伺服驱动滚珠丝杠直线滑台模组结构

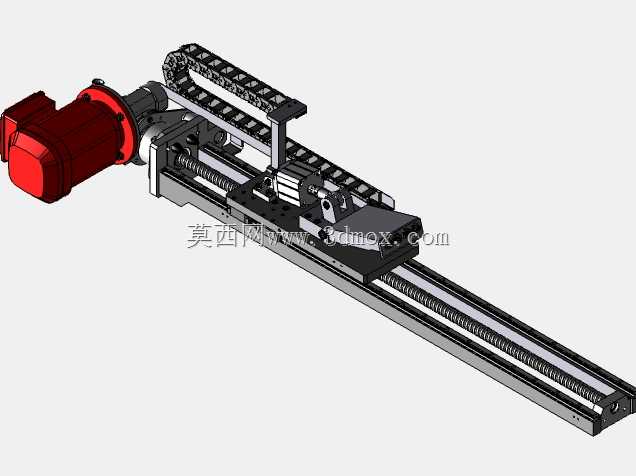

　　这套线性传动模组的设计初衷，是为3C电子组装、小型零件上下料、检测工位位移这类需要中等负载、高精度往复直线运动的场景提供标准化的执行单元，在实际产线布局中，这类模组常作为单轴位移载体，搭配多轴拼接结构组成直角坐标机械手，完成点胶、锁付、搬运、视觉检测对位等工序的动作输出。从结构组成来看，模组采用伺服电机直连丝杠端部的安装方式，电机通过法兰座与模组铝型材本体刚性连接，传动链上选用研磨级滚珠丝杠作为动力转换部件，将电机的旋转运动转化为滑座的直线运动，相比同步带传动的模组，这种结构的传动刚性更强，重复定位精度更容易控制在±0.02mm以内，适合对位移精度有明确要求的工位。导向部分采用双列直线导轨搭配滑块的结构，

　　两根导轨平行安装在铝型材本体的基准面上，滑座通过螺栓与丝杠螺母、导轨滑块同时固定，保证运动过程中滑座的负载均匀分布在两个导轨滑块上，避免偏载导致的导轨磨损加快、运动卡顿问题。拖链安装在模组本体的侧上方，随滑座同步运动，内部用于容纳伺服电机动力线、编码器线以及滑台上搭载的末端执行器的气路、电路管线，拖链的弯曲半径根据内置管线的最小弯曲要求选型，运动过程中不会出现管线拉扯、过度弯折的问题，同时拖链两端分别固定在型材端部和滑座上，避免运动过程中拖链移位剐蹭导轨或丝杠。设计过程中首先确定了模组的有效行程边界，根据常见工位的位移需求预留了足够的滑座运动空间，两端设置了硬限位挡块，防止软件限位失效时滑座超程脱出，

　　同时在丝杠端部支撑处采用了固定侧+支持侧的轴承安装结构，固定侧使用成对角接触轴承承受丝杠转动过程中的轴向和径向载荷，支持侧使用深沟球轴承做径向支撑，抵消丝杠长行程转动时的挠曲变形，保证高速运动时的传动平稳性。安装边界上，模组铝型材本体的底部设置了标准的T型槽结构，既可以通过T型螺栓直接固定在设备机架的铝型材框架上，也可以通过连接板转接安装在钢板焊接的机架台面上，滑座的上表面加工了标准的螺纹孔阵列，方便直接安装气动夹爪、吸盘支架、点胶阀等末端执行件，不需要额外做转接板的二次加工，减少现场安装的工作量。实际应用中，这类模组的运行速度可以根据丝杠导程的选型调整，导程越大相同电机转速下的直线速度越快，但对应的推力会相应降低，

　　设计时已经根据常见的10kg以内的工位负载做了刚度校核，丝杠的直径选型满足长行程下的临界转速要求，不会在高速运行时出现共振问题。日常维护层面，模组的导轨和丝杠都预留了润滑脂注油口，不需要拆解结构就可以定期补充润滑，延长传动部件的使用寿命，铝型材本体的表面做了阳极氧化处理，在一般的车间环境下具备基础的防锈能力，不需要额外做表面防护处理，拖链选用的是工程尼龙材质，耐磨损且具备一定的抗油污能力，适配车间常见的切削液、润滑油接触场景，不会轻易脆化断裂。在多轴拼接使用时，该单轴模组的端部和侧面都预留了标准的连接孔位，可以直接和同规格的模组组成XY两轴、XYZ三轴的运动平台，不需要额外设计复杂的转接结构，降低了整台设备的设计和装配周期。
