多辐条轻量化铝合金汽车轮辋三维设计

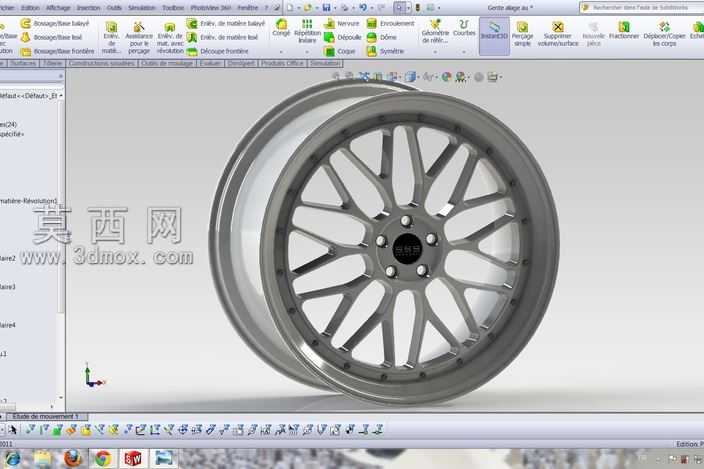

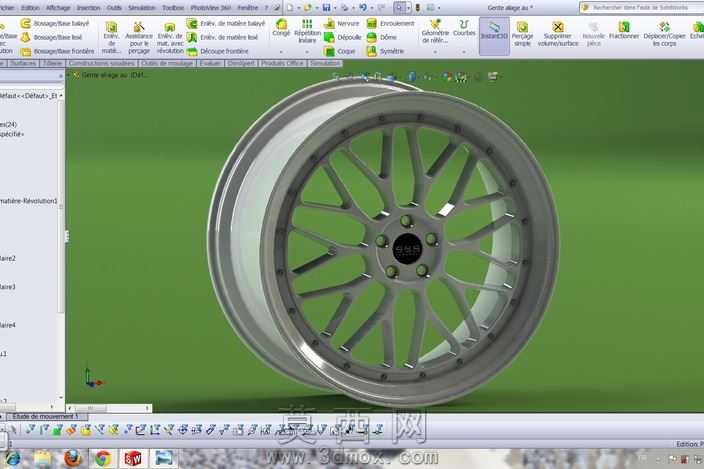

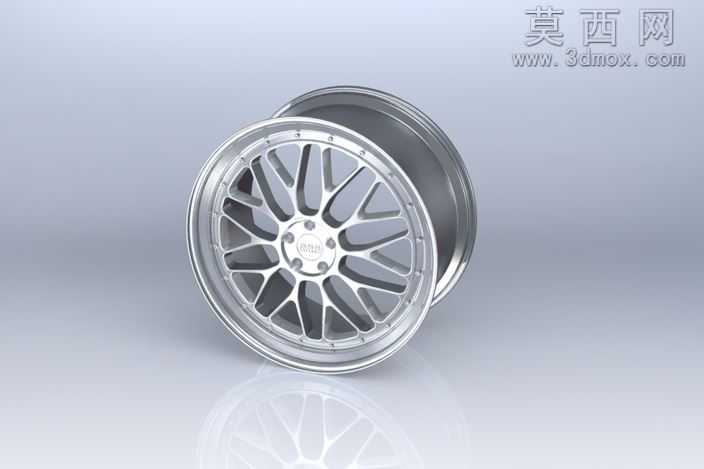

本作品为汽车用铝合金轮辋的三维参数化建模成果，建模过程依托SolidWorks三维设计环境完成，整体遵循汽车轮辋的实际生产尺寸规范与装配适配要求开展设计。建模初期先梳理轮辋的整体结构逻辑，将模型拆分为轮缘、胎圈座、轮辐、中心安装盘、螺栓孔位几个核心功能模块，采用自底向上与自顶向下结合的建模思路，先绘制轮辋的回转截面草图，通过回转特征生成轮辋的基础筒体结构，精准控制轮缘的圆角过渡、胎圈座的倾斜角度，确保结构符合轮胎装配的贴合要求，避免后续装配出现干涉问题。轮辐部分采用多辐条分叉式设计，先绘制单根辐条的截面轮廓与空间走向路径，通过扫描特征生成单根辐条实体，再依托圆周阵列功能完成整圈辐条的均匀排布，建模过程中对辐条与轮辋筒体、中心安装盘的衔接位置做了平滑的圆角过渡处理，既消除建模过程中的尖锐棱角，也还原实际铸造工艺的圆角要求，减少应力集中风险。中心安装盘部分精准定位螺栓孔的分布圆直径，通过拉伸切除特征生成均匀分布的螺栓安装孔，同时对中心定位孔做同轴度约束，确保轮辋安装时的定位精度。材质与渲染环节，为模型赋予哑光铝合金金属材质，调整材质的反射率、粗糙度参数，还原铝合金锻造后的细腻金属质感，在渲染环境中添加柔和的环境光与定向光源，突出轮辋曲面的光影层次与辐条的立体结构，清晰展现轮辋的造型细节与结构特征。整体建模过程严格遵循参数化设计原则，各特征之间保留完整的参数关联，后续可根据不同车型的适配需求，快速调整轮辋直径、辐条数量、螺栓孔参数等关键尺寸，实现同系列轮辋的快速变型设计，模型的结构细节完整，可用于后续的结构力学仿真、工艺方案编制以及产品展示等场景。
