透明手柄一字十字两用螺丝刀三维设计

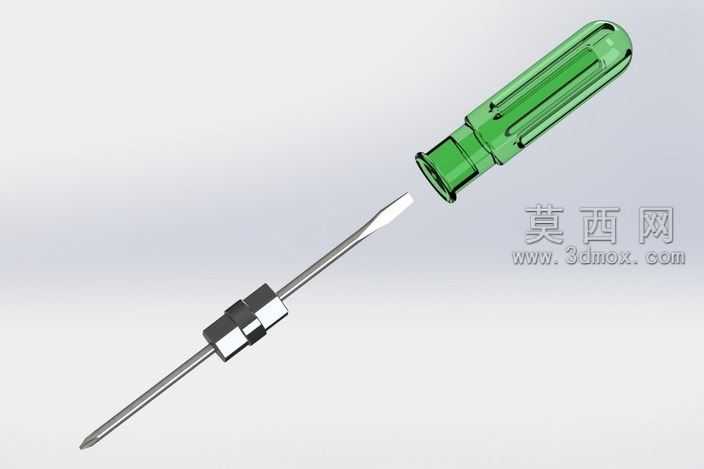

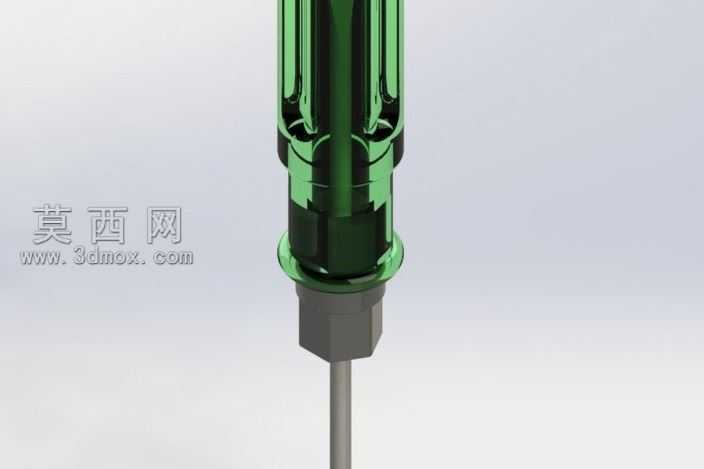

本作品为两用螺丝刀的三维参数化建模成果，建模过程中首先对螺丝刀的功能结构进行拆解分析，将整体划分为透明手柄、金属批杆、切换锁止结构、双端批头四个核心模块。建模阶段先绘制批杆的中心轴线草图，通过旋转特征生成金属杆的基础基体，再分别对两端的一字批头、十字批头进行切削特征建模，精准还原批头的刃口角度与咬合尺寸，保证批头与标准螺丝槽口的匹配度。手柄部分采用曲面建模方式，先绘制手柄的外轮廓引导线，通过放样曲面生成半透明的握持基体，再对手柄表面的防滑凹槽进行阵列切除，同时在手柄内部预留批杆的安装腔体，还原透明塑料手柄的内部通透结构。中间的锁止切换结构采用实体拉伸与配合特征建模，分别绘制锁止块、滑动卡扣的零件结构，通过装配约束还原其滑动切换批头的功能逻辑，可直观展示双批头的切换工作原理。材质渲染阶段，手柄部分赋予半透明PC塑料材质，调整折射率与粗糙度参数，还原透明塑料的通透质感与边缘折射效果；金属批杆与锁止结构赋予镀铬金属材质，调整金属反射强度与高光参数，还原五金工具的金属光泽；批头刃口部分添加细微的磨砂质感，模拟实际使用中的金属磨损细节。渲染时采用三点布光方案，主光源从斜上方打亮手柄的透明结构，突出内部的腔体与批杆衔接结构，辅光源补全金属部分的暗部细节，背景采用浅灰色渐变背景，突出工具本身的结构特征。整体建模严格遵循五金工具的实际尺寸比例，各零件之间的配合间隙符合实际装配公差，既可以用于工具产品的结构展示，也可作为手动工具设计的参考模型，通过分解视图可清晰观察各部件的装配关系与功能逻辑，直观展现两用螺丝刀的结构设计巧思。
