小型电动起重吊机结构三维设计

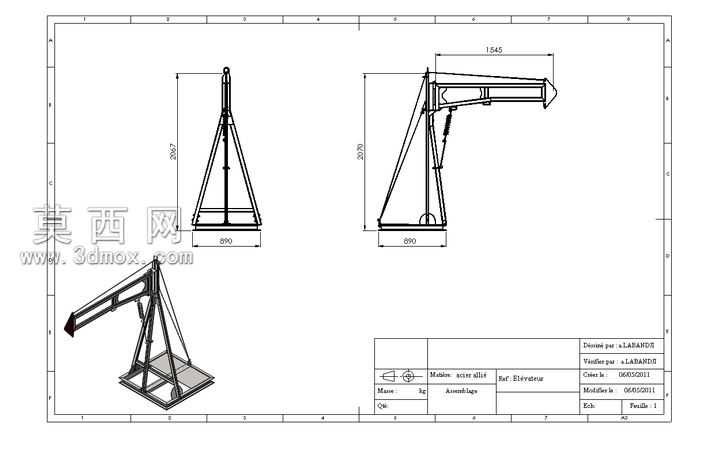

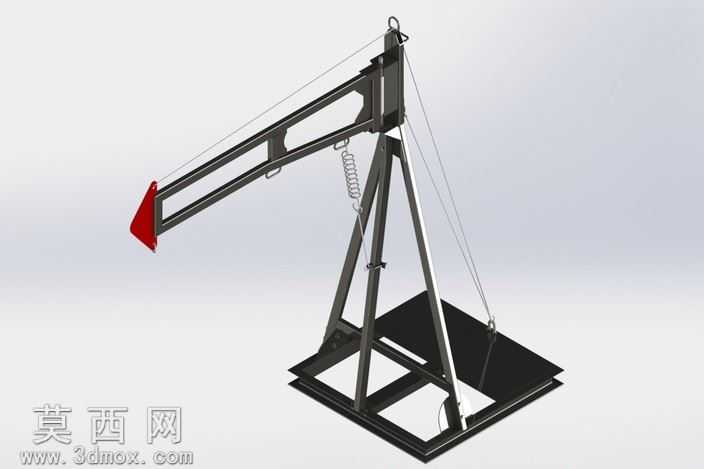

本作品为小型电动起重吊机的三维设计模型，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械设计的公差配合标准，对每一个零部件的尺寸、装配关系都进行了精准定义，确保模型可直接导出用于工程图纸绘制与实物加工参考。模型整体结构分为三角支撑底座、倾斜吊臂、牵引钢索、电动卷扬机构、端部吊具五个核心部分，底座采用双层方形钢板焊接框架结构，搭配三根倾斜布置的型钢支腿形成稳定的三角支撑体系，可有效分散起吊过程中的倾覆力矩，保障作业过程中的结构稳定性，支腿与底座、吊臂的连接位置均设计了铰接与加强筋结构，避免应力集中导致的结构变形。吊臂采用变截面型钢焊接成型，臂身设置有弹簧缓冲组件，可在起吊重物时吸收冲击载荷，减少钢索与臂身的刚性碰撞，吊臂根部与底座采用铰接支座连接，可根据作业需求调整俯仰角度，臂身顶端设置有定滑轮组，用于改变钢索的牵引方向，降低卷扬机构的载荷损耗。电动卷扬机构布置在底座平台的后侧位置，通过钢索绕过吊臂顶端滑轮连接前端的红色吊具，卷扬机构内置电动马达与减速组件，可实现重物的平稳起升与下降，钢索的走向经过多次优化，避免与臂身、支腿产生运动干涉。渲染阶段采用哑光金属材质模拟型钢的焊接结构质感，对吊具部分采用醒目的红色哑光涂层材质，底座平台做防滑纹理处理，整体渲染效果还原了实物的工业质感，各部件的装配间隙、运动行程都经过运动仿真验证，可实现吊臂俯仰、重物起升的全行程动作模拟，无结构干涉问题。设计过程中充分考虑了小型起重作业的便携性与稳定性需求，整体结构拆装方便，可用于小型车间、仓库的轻型重物吊装作业场景，模型的每一个零件都保留了建模参数，可根据实际起重量需求调整支腿截面、吊臂长度、钢索直径等参数，具备较高的二次修改与工程应用价值。
