汽车发动机曲柄连杆组件装配结构设计

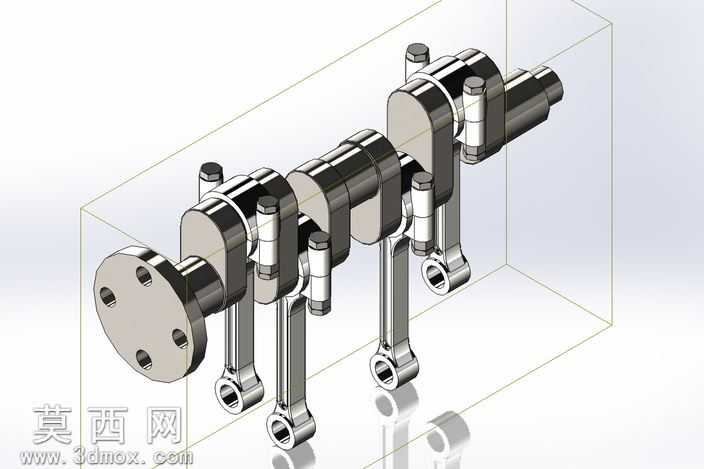

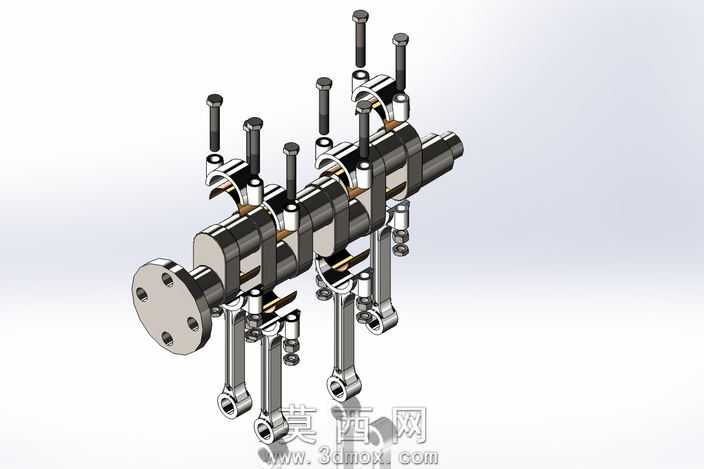

本作品为汽车发动机核心的曲柄连杆装配组件三维建模成果，建模过程严格遵循内燃机动力传递部件的工程设计规范，先完成整体装配基准轴的定位搭建，再逐一对曲轴单元、连杆构件、连接紧固件等零件进行参数化建模。曲轴部分采用多曲拐对称排布结构，建模时精准控制各曲拐的相位角度差，保证动力输出的动平衡特性，法兰连接端的螺栓孔位按照行业通用安装标准做圆周均布设计，轴颈部位预留了标准配合公差区间，可直接对接后续的工程仿真校验环节。连杆部件采用分体式大端设计，建模时还原了连杆盖与杆身的定位销结构、螺栓锁紧结构，杆身采用工字形截面构型，在保证结构强度的前提下尽可能降低构件自重，符合发动机轻量化设计的主流趋势。各零件的材质渲染贴合实际工业应用场景，曲轴与连杆主体采用高强度合金钢材质表现，金属表面做了淬火处理后的哑光金属质感渲染，连接螺栓采用镀锌防锈的亮面金属材质，不同材质的光影反射参数经过多轮调试，既清晰区分不同构件的功能分区，也还原了机加工金属零件的真实视觉效果。装配过程完全按照实际发动机的组装工艺流程进行约束，先将曲轴组件定位在装配基准框架内，再依次将各连杆大端与对应曲拐轴颈做同轴配合，添加连杆盖并完成螺栓的锁紧约束，所有配合关系均采用工程实际的连接约束类型，不存在过约束或欠约束的问题，可直接用于装配干涉检查、运动仿真动画制作等后续环节。整体设计兼顾了结构合理性与工艺可行性，各零件的倒角、退刀槽等工艺细节均做了还原，能够为发动机相关的教学演示、结构改进设计提供精准的三维数字模型支撑，清晰展现了内燃机将活塞直线往复运动转化为曲轴旋转运动的核心结构逻辑。
