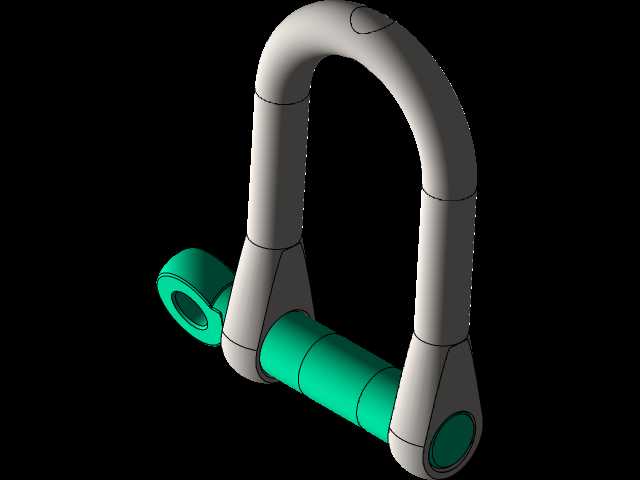

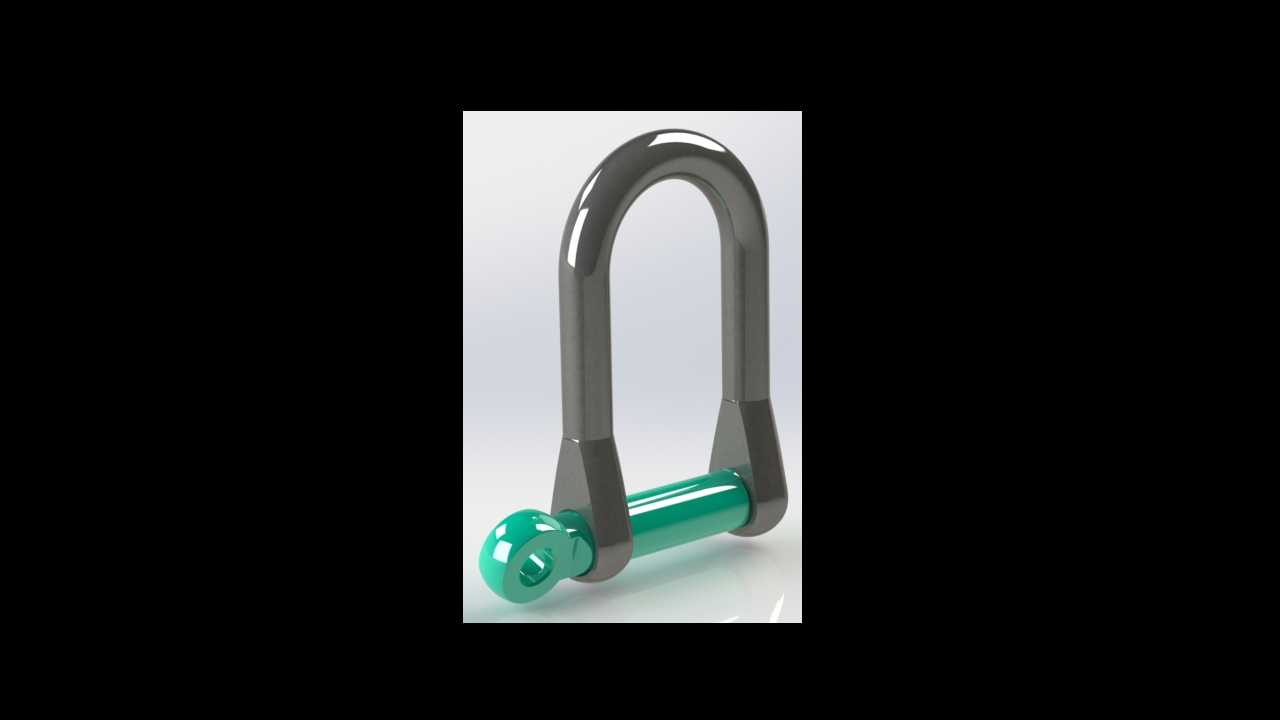

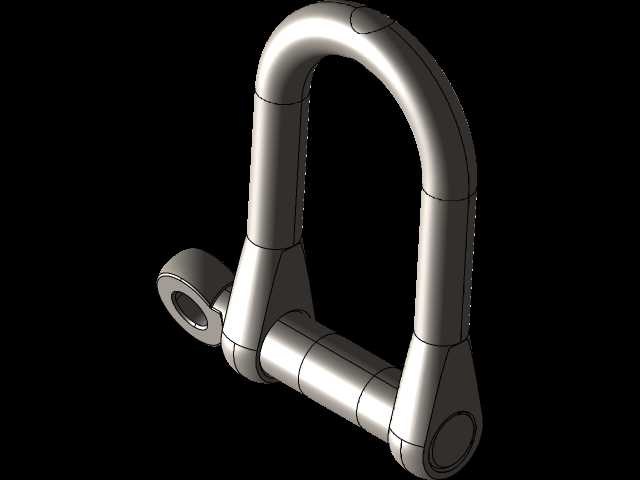

D型卸扣连接承重构件三维结构设计

　　在起重吊装、户外绳索固定、重型设备转运、户外探险装备配套等场景中，这类D型卸扣是核心的受力转接构件，承担着不同受力部件之间的载荷传递作用，其结构可靠性直接关系到整套受力系统的安全冗余。从结构设计逻辑来看，该构件采用U型弯弧主体搭配横向销轴的组合形式，U型段的圆弧过渡是设计中的核心考量点——圆弧段的曲率半径经过反复校核，既避免了曲率过小导致的应力集中问题，也不会因曲率过大造成整体结构冗余、自重超标，在常规额定载荷工况下，圆弧段的应力分布能够均匀扩散到两侧直臂段，不会出现局部应力峰值超过材料屈服强度的情况。两侧直臂段的末端设计有同轴的销轴安装孔，孔位的同轴度公差控制在IT7级范围内，保证销轴穿入后不会出现偏载卡滞，

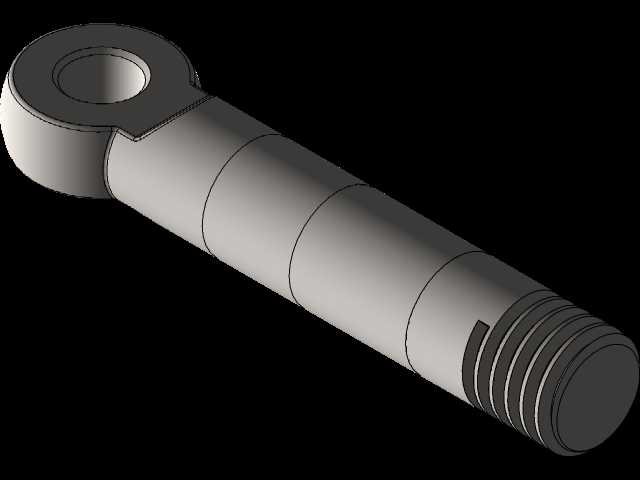

　　销轴与孔壁的配合选用间隙配合，既方便现场快速拆装，也预留了足够的润滑脂存储间隙，减少长期承重转动带来的磨损。横向销轴的端部采用带孔的防脱结构，可配合开口销或者保险绳完成锁止，避免作业过程中销轴受震动滑脱，这一细节设计直接决定了构件的使用安全性，在户外攀岩保护、风电设备吊装这类高风险场景中，防脱结构的可靠性是选型时的首要评估指标。从安装边界来看，该卸扣的U型内净宽、内净高尺寸经过匹配设计，能够适配对应直径的钢丝绳、吊装带或者织带，不会出现带体无法卡入或者卡入后挤压磨损的情况；销轴的直径与U型臂的厚度比例经过力学验算，保证销轴的抗剪切强度与U型臂的抗拉强度匹配，不会出现单一结构先失效的问题。实际使用过程中，

　　这类卸扣的受力方向需要严格沿U型对称面方向，侧向受载会大幅降低其额定承重能力，因此在建模阶段就对不同受载角度下的应力分布做了仿真验证，明确了允许的偏载角度范围，给现场使用提供明确的参考。外形设计上，所有棱边都做了R2以上的圆角处理，既避免了尖锐棱边划伤配套的绳索、吊带，也减少了热处理过程中棱角处的淬火开裂风险。构件的表面处理预留了镀锌、喷塑两种工艺的结构余量，不同使用场景可选用对应的表面处理方式：沿海高盐雾场景选用热镀锌处理，室内常规吊装场景选用电镀锌或者喷塑处理即可满足防腐需求。从建模细节来看，U型段的截面采用等强度设计，从圆弧顶部到直臂末端的截面尺寸根据受力弯矩变化做了微调，在保证整体强度的前提下尽可能降低构件自重，

　　减少高空作业时的安装负重。销轴的头部设计有便于扳手拧动的卡位结构，不需要专用工具就可以完成拆装，适配野外无专用工具的作业场景。在索具配套系统中，这类卸扣通常作为末端连接件使用，一端连接主吊索，另一端连接被吊物的吊点，其额定载荷需要比整套系统的额定工作载荷高至少2倍的安全系数，建模过程中对各个危险截面的受力做了逐一校核：U型臂的抗拉截面、销轴的双剪切面、销轴孔的挤压面都按照对应材料的力学性能做了参数匹配，确保各个截面的安全系数保持在同一水平，不会出现结构短板。
