双圈扭簧式装订螺旋紧固构件

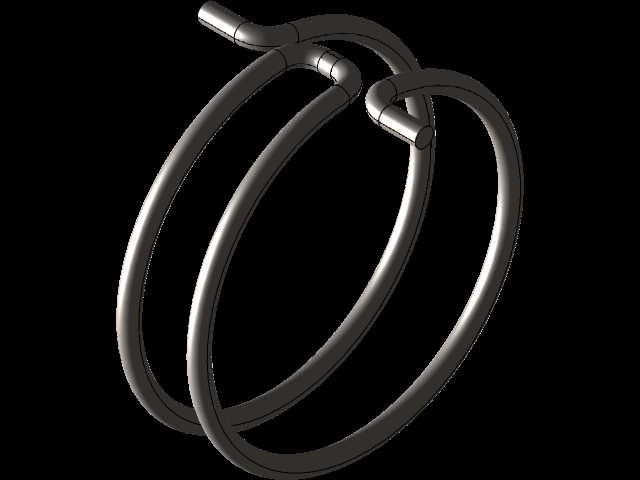

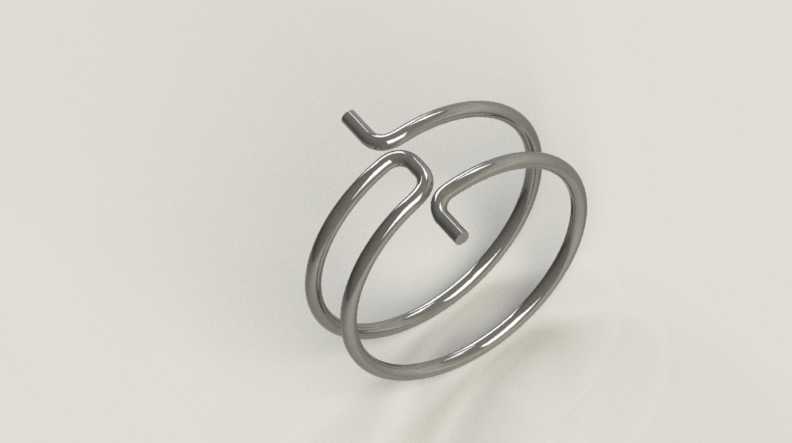

　　日常办公场景里的纸质文档装订环节，这类双圈扭簧结构的螺旋装订件是替代传统订书钉、胶装条的常用弹性紧固元件，不少需要反复拆页增补的工程图纸册、项目报审资料、活页培训手册都会选用这类构件做装订固定，相比一次性压合的订书钉，它可以在不破坏纸张打孔边缘的前提下实现整册文档的反复开合，不会像普通胶装那样出现翻折次数多了之后胶层脆化掉页的问题。从结构设计逻辑来看，这个构件采用双圈同轴螺旋排布的簧体结构，两端伸出的弯折挂耳是核心的受力限位部位，簧体选用弹簧钢冷绕成型后做回火定型处理，表面做钝化防锈处理，适配常规办公打孔机打出的双孔间距，安装时不需要额外的专用压合工具，只需要将两个簧圈分别对准纸张侧边的预打孔位，顺着螺旋旋向拧入叠放整齐的纸册孔内，

　　两端的弯折挂耳会自然卡在纸册最外侧的纸面边缘，不会因为反复翻页出现螺旋松脱滑出的问题。做结构设计的时候，首先要卡准的是簧圈的内径尺寸，常规适配6mm装订厚度的规格，簧体内径要比常用打孔冲头的外径大0.2mm左右，预留出纸张堆叠后的孔位累计公差偏移量，避免安装时簧体刮扯纸孔边缘造成毛边；簧丝的线径选择要兼顾弹性和穿装顺畅度，线径过粗会导致旋入时阻力过大，手动安装费力，线径过细则会出现夹持力不足，纸册拿取时页面容易散乱的问题，常规适配20-50页A4纸的规格选用0.8mm直径的弹簧钢丝即可，簧圈的螺旋升角控制在5度左右，既保证旋入时的顺滑手感，又能让相邻簧圈对纸张的夹持力均匀分布，不会出现局部压力过大压出纸痕的情况。

　　两端的挂耳弯折角度是设计里容易被忽略的细节，挂耳要做15度的内收弯折，弯折处做圆角过渡，不能有尖锐的剪切毛刺，避免翻页时刮手或者勾扯纸张纤维，挂耳的伸出长度控制在3mm左右，太长会突出纸册侧边影响收纳，太短则限位不足，容易从孔位里滑脱。从安装边界来看，这类装订构件适配的纸册侧边打孔边距统一为8mm，孔位距离纸张边缘过近会导致翻页时纸孔容易撕裂，过远则会挤占页面的有效印刷区域，双圈的中心距严格匹配标准双孔打孔器的80mm孔距，和市面上主流的活页夹、打孔附件尺寸通用，不需要单独定制打孔工装。实际使用场景里，除了常规的纸质文档装订，这类扭簧结构的螺旋件也常被用在小型样品册、面料卡册、五金配件样卡的装订上，因为簧体本身的金属质感，

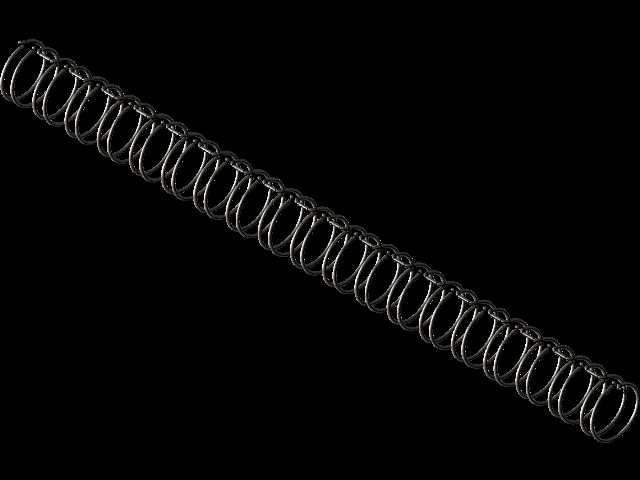

　　相比塑料装订条外观更挺括，反复拆装的寿命更长，不会出现塑料件低温脆断的问题。建模过程中要重点还原簧丝的冷绕成型曲率，尤其是两端挂耳和螺旋圈衔接的过渡段，不能出现曲率突变的硬折，否则实际生产时该位置会出现应力集中，反复弯折几次就会断裂，螺旋圈的螺距要保持均匀，相邻簧圈的间隙控制在0.1mm，保证穿装纸页时每一层纸张都能被簧体均匀夹持，不会出现页面高低错位的情况。另外要注意簧体的表面处理公差，镀层或者钝化层的厚度不能超过0.02mm，否则会导致簧圈实际外径变大，穿入纸孔时出现卡滞。
