通讯设备用异形金属连接固定支架结构

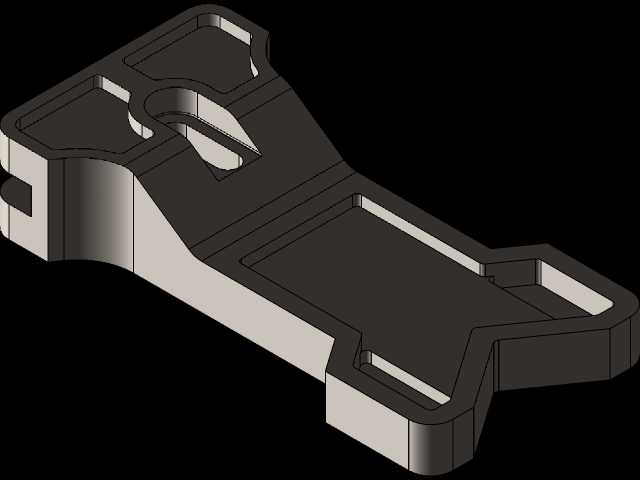

　　这款异形金属支架主要应用在手持通讯终端的内部装配环节，作为机身内部承载与连接的核心结构件，承担着内部功能模块的定位、受力传导以及装配间隙补偿的作用，在终端设备的抗跌落、日常按压受力场景中，能够将局部集中应力均匀分散到机身中框的对应安装点位，避免内部电路板、接插件受外力冲击出现松脱移位。从结构设计逻辑来看，整体采用变截面的流线型轮廓，没有多余的冗余结构，在满足强度要求的前提下尽可能压缩占用空间，适配手持终端内部紧凑的装配空间。主体的大平面区域是核心承载面，设计时预留了0.2mm的平面度公差，用来贴合固定内部的柔性电路板支撑钢片，保证电路板装配后不会出现翘曲，避免板上的贴片元件受应力出现虚焊。两端的下沉式凹槽结构是定位安装位，

　　凹槽深度与对应配合的机身凸台高度保持0.1mm的间隙配合公差，装配时可以快速实现免对位卡接，减少产线装配的对位调整时间，凹槽边缘做了R0.3的圆角过渡，避免装配过程中锐边刮伤内部的连接排线。中间位置的长圆孔是主固定孔位，采用长圆结构而非圆孔，是为了补偿注塑中框成型时的尺寸收缩偏差，允许装配时存在±0.5mm的位置调整量，降低对中框注塑精度的要求，间接压缩整机的生产制造成本，孔位周边做了局部加厚处理，加厚区域比周边基体高出0.8mm，用来分散螺丝锁附时的压应力，避免锁附力过大导致支架本体出现开裂。侧面的两个小型开槽结构是走线限位槽，宽度刚好适配终端内部的同轴线缆外径，装配时线缆可以直接卡入槽内，不需要额外增加走线卡扣，

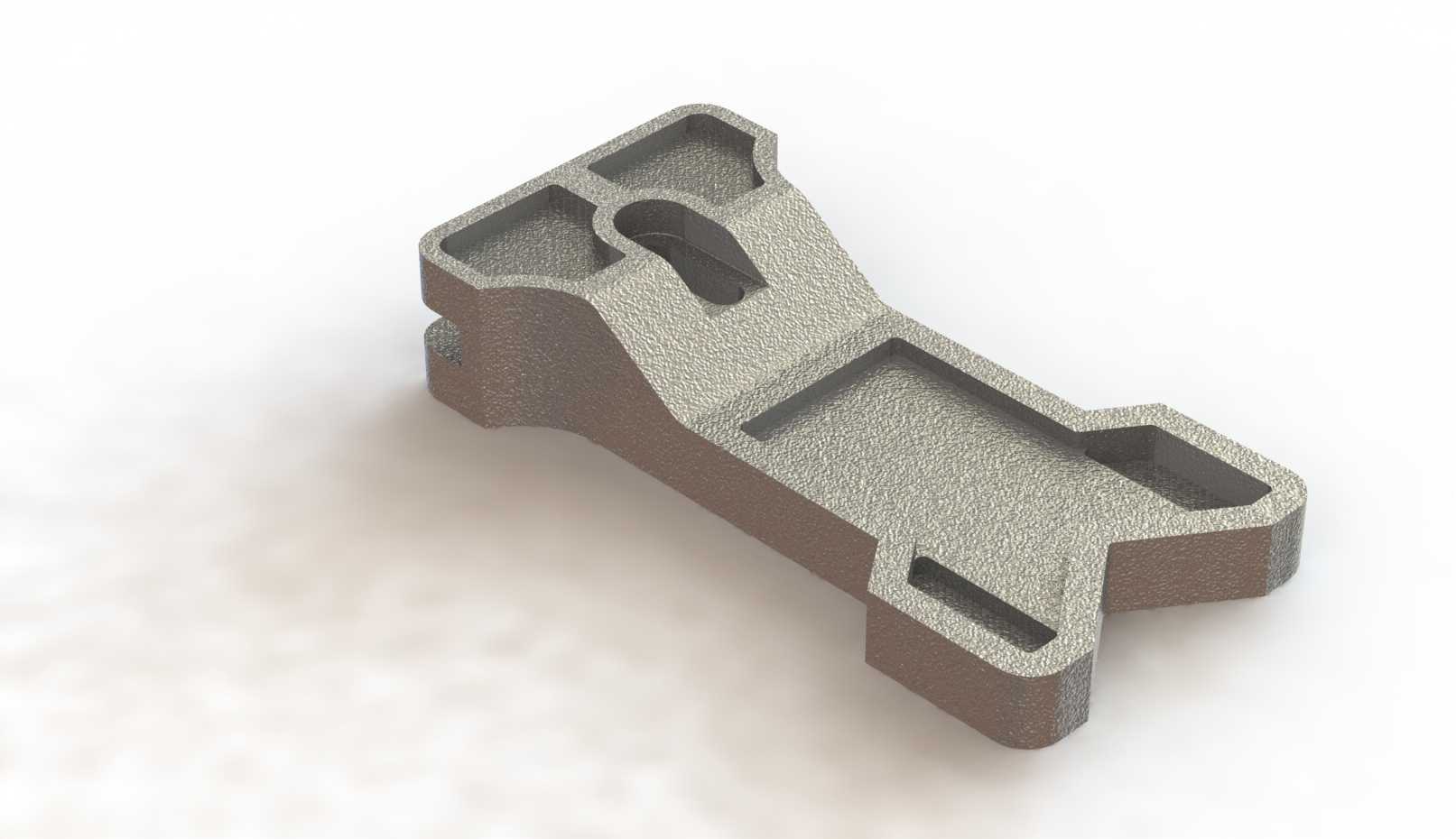

　　既减少了整机的零件数量，也能避免线缆在设备晃动时出现移位，触碰周边的金属元件造成信号干扰。从安装边界来看，支架整体的最大外轮廓长度适配6英寸级别手持终端的内部宽度方向空间，安装后与周边的电池仓、摄像头模组的最小安全间隙保持在0.3mm以上，不会出现装配干涉，支架的整体厚度控制在2.5mm，不会额外增加机身的厚度尺寸，符合手持终端轻薄化的设计趋势。材质选用上适配粉末冶金注射成型工艺，这种工艺可以一次成型复杂的异形结构，不需要后续大量的机加工工序，成型后的零件致密度可以达到95%以上，能够满足日常使用的强度要求，表面的细微粗糙纹理是成型工艺自带的效果，不需要额外做表面处理就可以实现与周边泡棉材料的良好贴合，避免泡棉粘贴后出现滑脱。

　　在受力仿真验证阶段，针对1.2米高度自由跌落的工况，支架的最大应力出现在中间固定孔的周边区域，应力值远低于所选材质的屈服强度，不会出现塑性变形，两端的定位结构在跌落冲击下的形变量控制在0.05mm以内，不会出现定位失效导致的内部模块移位。日常使用中频繁的按压、弯折工况下，支架的整体形变量不超过0.1mm，能够保证内部各功能模块的相对位置稳定，避免出现屏幕按压异响、连接触点接触不良等常见的终端装配问题。
