便携运动饮水摇瓶结构设计方案

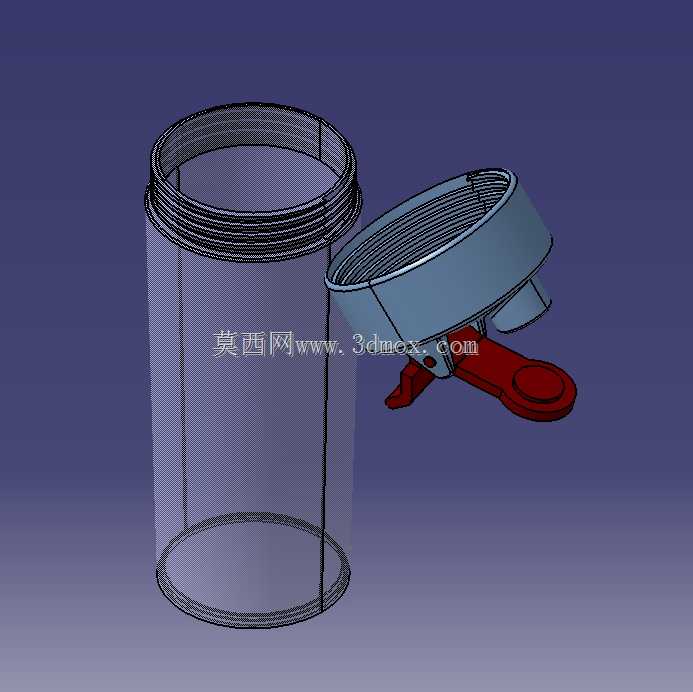

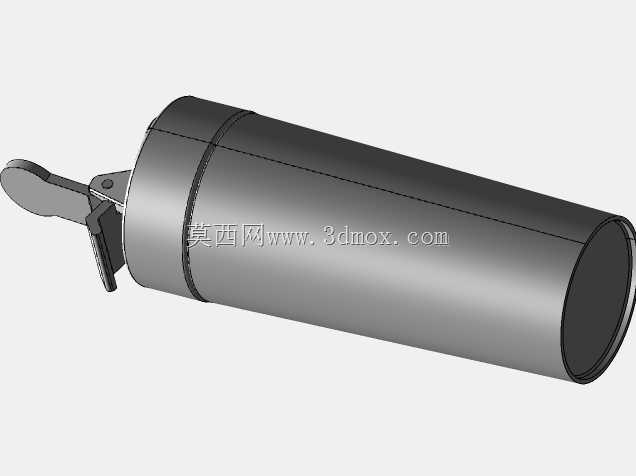

　　这款摇瓶的结构设计首先围绕运动场景下的单手操作需求展开，日常户外跑步、健身房力量训练、球类运动间隙补水时，使用者往往处于肢体发力后肌肉紧绷、手部沾汗的状态，无法完成双手旋开杯盖的复杂动作，因此在瓶身侧上方设置了按压式翻盖出水结构，按压键的触发行程控制在8mm，按压力度设置为15N，既可以避免运动过程中误碰开盖漏水，又能保证单根手指即可完成开盖动作，不需要调整握持姿势。瓶身主体采用等直径直筒结构设计，外径设置为72mm，这个尺寸刚好匹配成年男性手掌的握持围度，握持时拇指与中指可自然环绕瓶身，不需要刻意张大手部肌肉，长时间握持也不会产生明显的酸胀感；瓶身总长度控制在240mm，装满液体后的总重量约为620g，既可以满足单次运动600ml的补水需求，又不会因为重量过大增加运动过程中的携带负担，常规的运动背包侧袋、自行车水壶架都可以适配这个尺寸边界，不需要额外调整挂载结构。

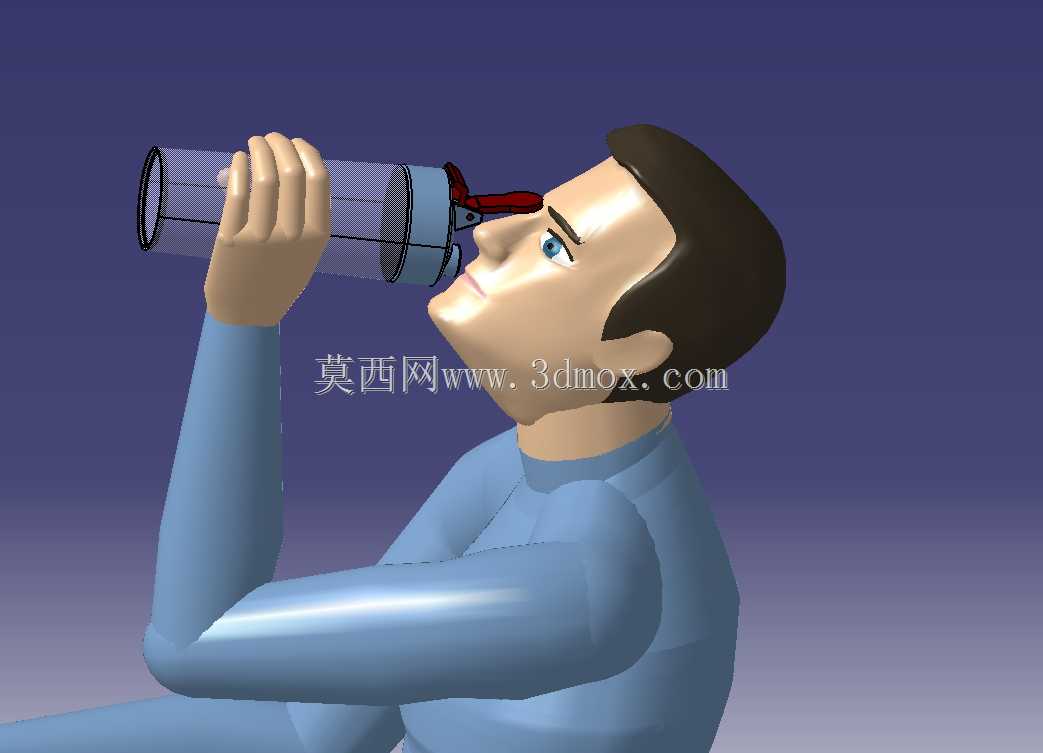

　　在密封结构的设计上，翻盖与瓶口的配合面采用了嵌入式硅胶密封圈，密封圈的截面为直径3mm的圆形结构，嵌入到翻盖内侧的环形凹槽内，凹槽深度设置为2.2mm，当翻盖扣合时，密封圈会被压缩0.8mm，完全填充瓶口与翻盖之间的配合间隙，即使瓶身处于倒置、横向晃动的状态，也不会出现液体渗漏的问题，完全满足运动过程中随意放置、挂载的使用需求。瓶身的出水嘴采用倾斜15°的弧形设计，饮水时不需要过度仰头即可让液体自然流入口中，和人体仰头饮水时的面部角度完全匹配，避免了直嘴水杯需要大角度仰头导致的呛水问题，出水嘴的内径设置为12mm，出水流量控制在每秒25ml左右，既可以保证快速补水的效率，又不会因为流量过大导致饮水时液体溢出。

　　瓶身的壁厚设计为2mm，采用均匀壁厚的结构方案，避免注塑生产过程中出现缩痕、翘曲的缺陷，同时在瓶身外壁设置了4条深度0.5mm的竖向防滑筋，防滑筋的间距均匀分布，手部握持时刚好可以卡在手指的指缝位置，即使手部沾有汗水或者运动饮料的糖分，也不会出现打滑脱手的问题。翻盖与瓶身的连接采用一体化的塑料铰链结构，铰链的弯折位置设置了R1.5的圆角，避免反复开合过程中出现应力集中断裂的问题，经过结构仿真验证，铰链位置可以承受超过10000次的开合循环，完全满足日常使用的寿命要求。

　　考虑到运动场景下的使用需求，瓶身内部没有设置多余的格挡结构，既可以用来盛装白水、运动饮料，也可以用来冲泡蛋白粉、运动补剂，直筒的内壁结构非常容易清洗，不需要使用特殊的清洁工具，普通的瓶刷就可以完全接触到所有内壁位置，不会残留液体污垢产生异味。按压开盖的按键位置设置了凸起的防滑纹理，按键表面高出瓶身表面3mm，即使在视线不聚焦的情况下，也可以通过触感快速找到按键位置，运动过程中不需要低头查看即可完成开盖动作，避免运动过程中分心导致的意外。整个结构没有多余的零散零件，所有部件都通过卡扣或者铰链连接为整体，日常使用过程中不会出现零件脱落丢失的问题，结构可靠性完全适配户外、运动等复杂使用场景的要求。
