弯管机配套夹料定位连接构件

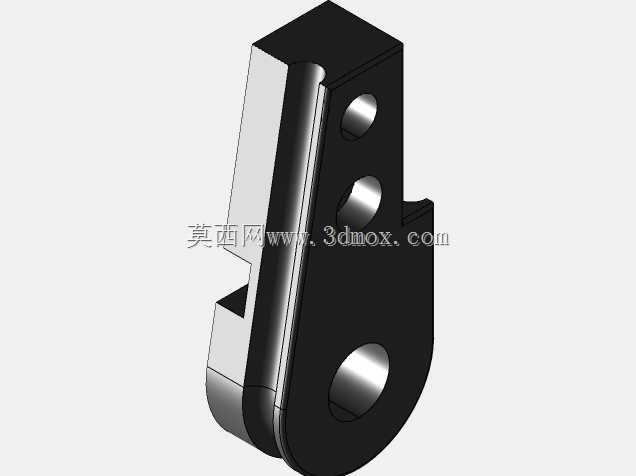

　　在管材弯折加工的生产场景里，这类构件是小型手动弯管机、半自动6s规格弯管设备上的核心受力连接部件，主要承担弯管作业时的管材夹持定位、动力传导以及构件间的铰接联动作用，直接决定弯管过程中管材的固定稳定性，避免管材弯折时出现窜动、偏移导致的弯折角度超差、管壁褶皱甚至开裂问题。从结构设计逻辑来看，构件整体采用一体化铣削成型的块状结构，主体轮廓做了大圆弧过渡处理，既规避了应力集中导致的受力断裂风险，也能在安装时适配设备机架的弧形安装面，减少装配时的配合间隙。构件上分布的三个通孔各有明确功能：端部最大的通孔为铰接安装孔，用于穿装铰接销轴，将整个构件与设备的摆臂驱动端连接，作业时该孔承受摆臂传递的全部弯折扭矩，因此孔壁做了加厚处理，

　　孔口位置预留了倒角，既方便销轴快速穿装对位，也能避免销轴长期转动磨损孔口边缘；中部的两个直径较小的通孔为定位销孔与紧固件安装孔，其中靠近铰接端的孔用于安装定位销，与摆臂上的定位槽配合，限制构件绕铰接轴的转动自由度，保证夹料位置的重复定位精度，最外侧的小孔用于穿装锁紧螺栓，将夹料压块固定在构件前端的安装槽上，安装槽沿构件长度方向开设，槽宽与常用夹料压块的厚度匹配，槽底做了平面度处理，保证压块安装后与构件基面平行，避免夹料时出现压合缝隙导致管材打滑。从安装边界来看，构件整体长度适配6s弯管机的摆臂安装空间，安装时铰接孔的中心高度与设备的弯管模中心高度保持同轴，前端夹料槽的工作面与弯管模的管材贴合面处于同一水平面，

　　安装后构件绕铰接轴的转动行程覆盖常规小直径管材弯折所需的摆角范围，不会与设备的机架、进给导轨产生运动干涉。构件的厚度方向尺寸经过核算，既保证足够的受力截面承受弯管时的径向夹紧力与周向弯折扭矩，也不会因为过厚导致整体重量过大，增加摆臂驱动的负载。在实际应用中，这类构件常搭配不同规格的夹料压块使用，可适配直径6mm以内的金属小管、塑料软管的弯折作业，广泛应用在小型制冷管路加工、线束护套弯制、细金属管件成型的生产工位，相比分体式焊接结构的夹料座，一体化结构的构件长期受力后不会出现焊缝开裂、连接松动的问题，维护时只需定期检查铰接孔与销轴的磨损量，磨损超差后直接更换构件即可，无需对摆臂结构进行二次加工。

　　设计时还在构件的非安装面做了拔模斜度处理，如果采用铸件毛坯加工的生产工艺，可直接通过铸造成型获得接近成品的轮廓，减少后续铣削加工的材料去除量，降低加工成本；如果采用型材直接加工，该斜度也可作为加工时的装夹找正基准，提升加工时的装夹效率。构件的所有棱边都做了小尺寸倒钝处理，避免装配、调试过程中尖锐棱边划伤操作人员，也防止应力集中导致棱边位置在长期交变载荷下出现崩裂。在弯管作业过程中，当管材送入弯管模与夹料块之间的工位后，驱动摆臂带动该构件绕铰接轴转动，构件前端的夹料块将管材压紧在弯管模的型槽内，随着摆臂继续转动，带动管材沿弯管模型槽完成指定角度的弯折，整个过程中构件承受的反作用力会通过铰接孔、定位销孔均匀传递到摆臂结构上，不会出现局部应力过载的情况。
