矩形开槽样条曲线限位基座结构设计

　　在自动化产线的工件定位工位、通讯设备内部的线缆导向模块以及小型工装夹具的限位单元中，这类带样条曲线槽的矩形基座是十分常见的结构件，它的核心作用是为运动部件提供平滑的导向轨迹，同时承担相邻组件的安装定位功能，避免运动过程中出现卡滞、硬摩擦或者轨迹偏移的问题。很多刚接触结构设计的工程师容易忽略这类基座的细节设计，往往只画出大致的外形轮廓，等到实际装配调试时才发现，槽体的曲面过渡不连续会导致运动件在行程中出现顿挫，安装孔的位置偏差会让整个基座无法和相邻支架对齐，甚至基座的壁厚设计不合理，在长期受侧向力的情况下出现形变，影响整套机构的运行精度。

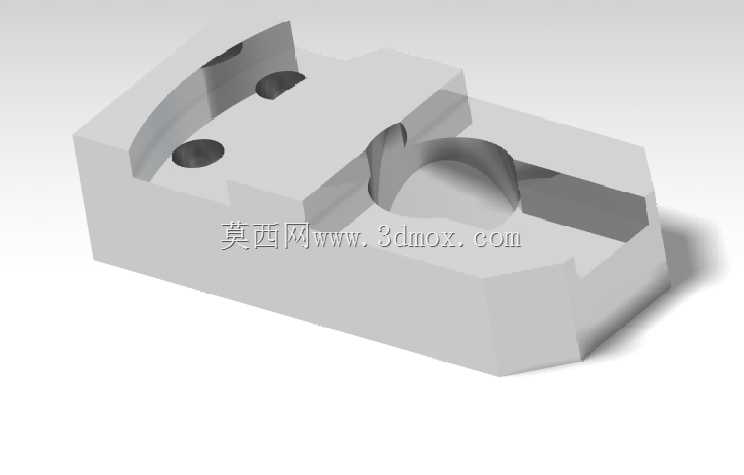

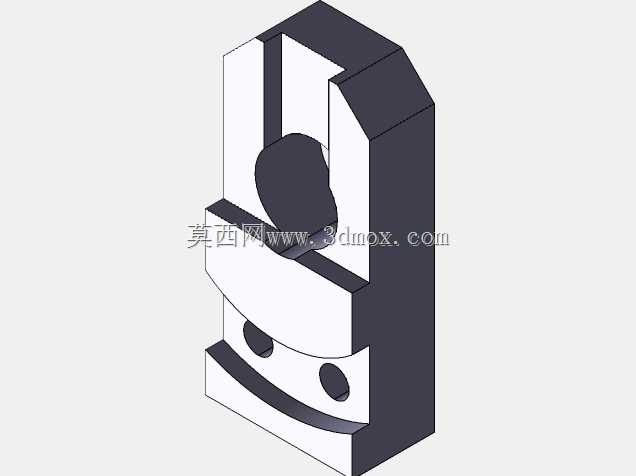

　　从结构本身来看，这个基座采用整体式矩形块作为主体承载结构，底部为平整安装面，能够直接贴合在设备的安装基板上，不需要额外加工适配的转接面，降低了装配时的调整工作量。基座上开设的样条曲线槽并非随意绘制的自由曲面，而是根据配套运动件的实际运行轨迹拟合而来，槽体的侧壁全程保持等宽设计，和运动件的导向凸缘保持合理的间隙配合，既不会因为间隙过小出现运动卡涩，也不会因为间隙过大导致运动轨迹出现超差偏移。槽体的两端都做了平滑的圆弧收边，避免运动件运行到行程端点时出现硬碰撞，同时也能减少应力集中，避免槽口位置在长期交变载荷下出现开裂。

　　基座上预留的两个沉头安装孔，位置设置在基座受力的对称中心线上，孔位的沉头深度刚好能够容纳标准内六角螺栓的头部，安装完成后螺栓头部不会突出基座表面，不会和上方运动的部件产生干涉。很多新手在设计这类安装孔时，经常会忽略沉头的深度公差，要么沉头过浅导致螺栓头突出，要么沉头过深降低了基座局部的结构强度，这个结构里的沉头深度刚好保留了足够的实体壁厚，即使螺栓按照标准扭矩锁紧，也不会让孔位周边的材料出现压溃变形。

　　设计这类带样条曲线槽的基座时，首先要明确配套运动件的行程范围和运动轨迹参数，先在草绘环境里拟合出连续相切的样条曲线，确保曲线的曲率变化全程平滑，没有曲率突变的拐点，因为一旦曲线上存在拐点，运动件经过这个位置时就会出现速度突变，不仅会产生额外的振动噪音，长期运行还会加剧导向面的磨损。完成曲线拟合后，再根据运动件导向部分的宽度偏移出槽体的两侧轮廓，拉伸切除出槽体结构，之后对槽体的所有棱边做小圆角倒角处理，既可以去除加工后的毛刺，也能避免装配时划伤操作人员或者配套的零部件。

　　在安装边界的设计上，这个基座的整体外形尺寸控制得十分紧凑，矩形主体的长宽比例适配常见的小型安装工位，不会占用过多的设备内部空间，基座的侧边到槽体边缘的壁厚保持均匀，避免注塑或者铣削加工时因为壁厚不均出现变形。安装孔的中心到基座侧边的距离符合标准紧固件的安装空间要求，使用常规的内六角扳手就可以完成锁紧操作，不需要预留特殊的操作空间。在实际应用场景中，这类基座既可以用在通讯设备的内部走线导向结构中，为柔性线缆提供平滑的弯折路径，避免线缆长期小半径弯折出现线芯断裂；也可以用在小型自动化设备的滑块导向工位，为直线往复运动的小型滑块提供精准的轨迹约束；还可以作为工装夹具的定位基座，配合快速夹钳实现异形工件的精准定位。

　　从加工可行性的角度来看，这个结构的所有特征都可以通过三轴铣削加工完成，不需要特殊的五轴加工工艺，槽体的曲面部分可以通过球头铣刀走等高线加工路径完成，加工后的表面粗糙度能够满足运动导向的要求，不需要额外的抛光处理。如果是用于小批量试制场景，也可以采用3D打印的方式制作样件，用来验证轨迹的合理性，等调试完成后再采用金属材料批量加工，能够有效缩短研发周期，降低前期的试错成本。在材料选择上，如果是用于普通的低载荷工位，可以采用ABS或者尼龙材质注塑成型，成本低重量轻；如果是用于有较高耐磨要求的工位，可以采用铝合金或者45号钢加工，表面做阳极氧化或者淬火处理，提升槽体导向面的耐磨性能，延长部件的使用寿命。
