多安装孔位异形金属连接支撑构件

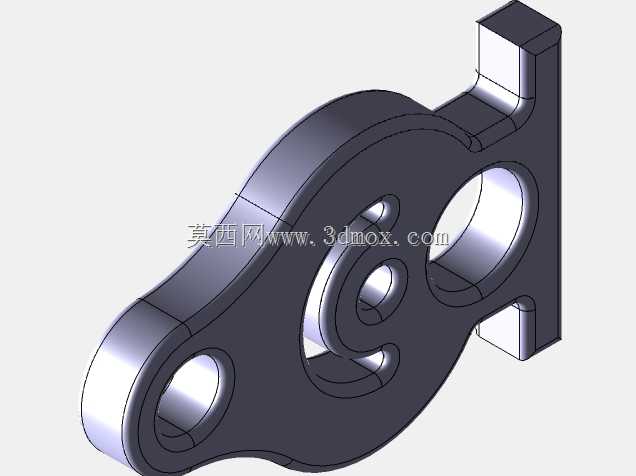

　　在通讯设备内部走线固定、小型机电产品的组件衔接场景里，这类异形支撑连接件的使用频率一直不低，它不需要承担大吨位的重载载荷，但对安装定位的精度、多方向的连接适配性有明确要求。从结构上看，构件主体采用一体化铣削成型的思路，没有拼接焊缝，整体刚性表现更稳定，不会因为长期受交变应力出现拼接位开裂的问题。底部设计的两个平行凸台是核心安装基准，凸台的平面度公差控制在0.05mm以内，安装时可以直接贴合设备的安装基板，不需要额外加装调整垫片就能保证定位精度，凸台的宽度适配常规通讯设备内部15mm间距的安装槽，不需要对现有设备的安装位做二次改孔加工。主体上分布的三个不同孔径的通孔，分别对应不同的连接需求：最上方的小孔用于穿装细规格的锁紧螺丝，

　　固定上方的轻质走线支架；中间区域的大孔周边做了局部加厚处理，用于穿装转轴类零件，实现相邻组件的小角度转动配合，孔壁的粗糙度控制在Ra1.6，能减少转轴转动时的磨损，延长配合副的使用寿命；下方靠近安装底座的大孔用于穿装较粗的紧固螺栓，实现整个构件与相邻重型组件的刚性连接，孔位周边做了1mm的倒角处理，避免螺栓穿装时刮伤螺纹表面。整个构件的外轮廓采用平滑圆弧过渡，没有尖锐的棱角，一方面是减少加工时的应力集中，避免热处理环节出现开裂，另一方面也能防止设备组装时划伤操作人员的手部，或是刮破相邻的线缆绝缘层。在设计建模阶段，需要优先确定底部安装凸台的基准面，再以此为基准推导三个孔位的相对位置，每个孔位的同轴度公差要控制在0.03mm以内，

　　避免安装时出现螺栓卡滞、转轴转动卡涩的问题。构件的整体厚度根据实际使用场景可以在4-8mm区间调整，常规通讯设备内使用的版本厚度为5mm，既可以满足支撑强度要求，也不会占用过多的设备内部空间。侧面的曲面过渡采用等壁厚设计，保证铣削加工时刀具受力均匀，不会因为局部壁厚突变出现加工振纹，影响零件的表面质量。这类零件在实际装配时，通常先通过底部凸台卡入设备基板的定位槽，预紧下方的大孔螺栓完成初步定位，再依次安装上方的转轴组件和走线支架，最后统一打紧所有螺丝，整个装配流程不需要专用工装，普通装配工人就能快速完成作业。在日常运维场景下，这种一体化结构的零件几乎不需要维护，只要没有受到外力撞击出现变形，就能长期保持稳定的连接性能，

　　相比拼接式的连接支架，零件数量更少，装配工序更短，也减少了后期运维时的备件种类。建模时需要注意安装凸台的高度差，两个凸台的高度公差要控制在0.02mm以内，避免安装后构件出现倾斜，导致上方连接的组件位置偏移，影响整个设备的装配精度。孔位的边缘倒角统一采用C1规格，既可以去除加工毛刺，也能为螺栓穿装提供导向，提升装配效率。
