4串锂电池组大电流保护电路板结构设计

　　这款4串锂电池保护板的结构设计，核心围绕中小功率储能、动力类锂电组的过充过放、过流短路防护需求展开，适配常规18650、21700圆柱电芯以及同电压等级软包、方形磷酸铁锂/三元锂成组场景，常见于便携储能电源、低速电动代步车、小型电动工具、户外作业照明设备、后备UPS电源这类需要稳定锂电充放电管控的终端产品中。从板件布局来看，整板采用FR-4环氧玻纤基材，板边预留四个对称的安装定位孔，孔径适配M2规格的铜柱或自攻螺丝，安装孔位做了金属化沉头处理，避免螺丝装配时刮伤板边线路，同时保证板件与安装壳体之间的绝缘间隙，整板的外形轮廓做了圆角过渡处理，没有尖锐的板边毛刺，适配紧凑的电池仓内部安装空间，不会在装配时刮破电芯的绝缘外皮。

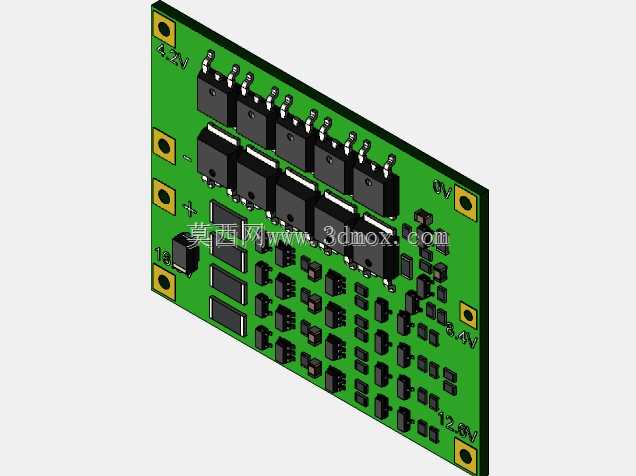

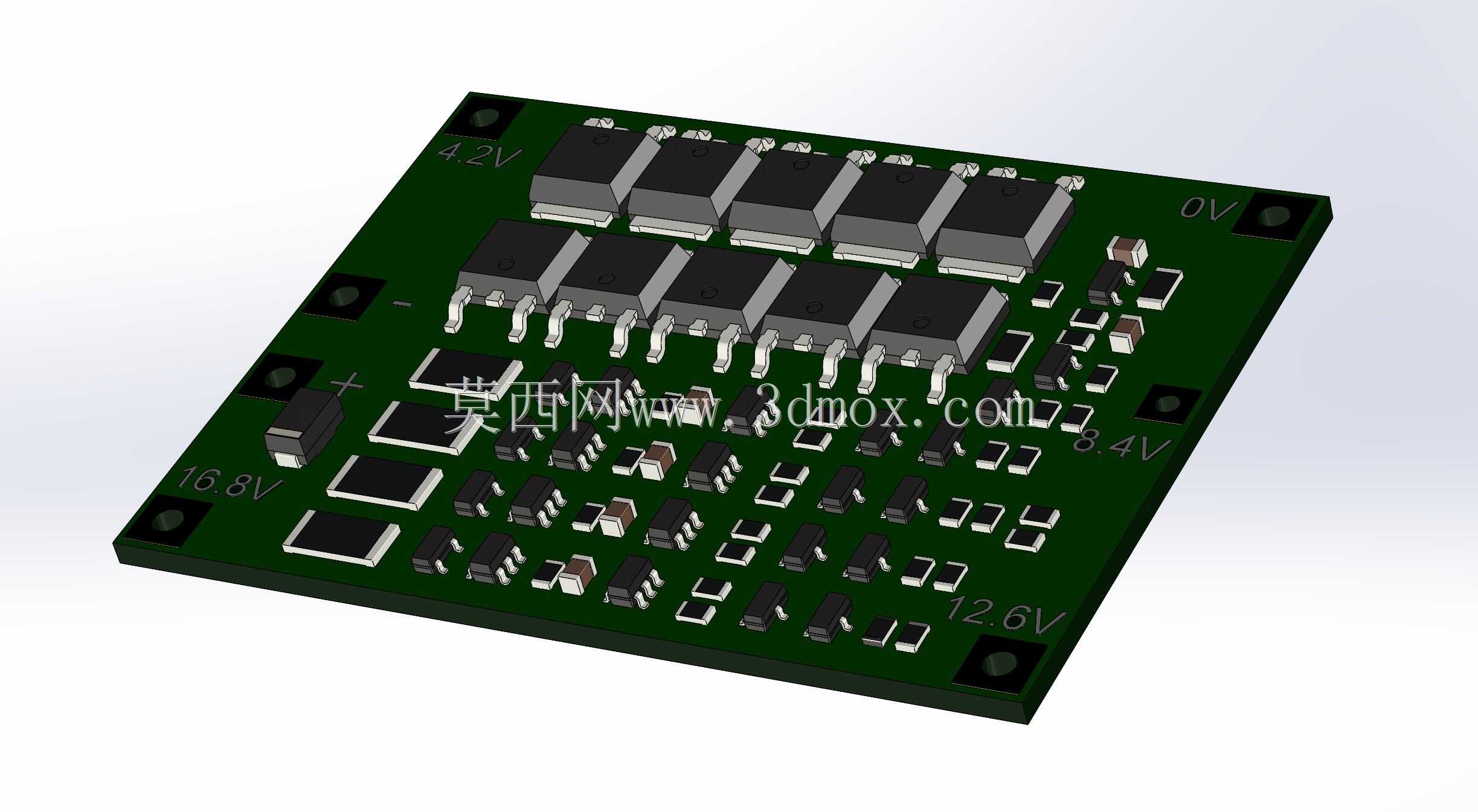

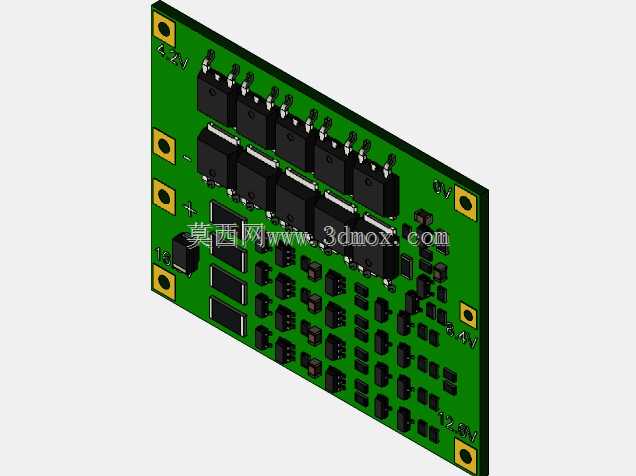

　　板上的功率回路采用大电流铺铜设计，功率MOS管分两排对称排布在板件的上半区域，每颗MOS管的引脚都做了加宽焊盘处理，配合露铜加锡的工艺设计，持续通流能力可覆盖25A到60A的不同负载工况，MOS管排布位置预留了足够的散热间隙，即使在满负载持续放电的场景下，也能通过板件铺铜自然散热，不需要额外加装散热片即可满足温升要求，避免高温导致的保护阈值漂移问题。板件上的电压采样电阻、均衡电阻都排布在功率器件的下半区域，和功率回路做了清晰的区域划分，减少大电流通断时对采样信号的电磁干扰，采样线路采用差分走线设计，每串电芯的电压检测线都做了等长处理，保证电压采样的精度，避免因线路压降导致的保护误触发。板边丝印清晰标注了0V、8.4V、12.6V、

　　16.8V的电压检测点位，以及B-、P-、C-这类主回路接线点位，生产装配时不需要对照原理图即可快速完成接线，降低产线的装配出错概率。这款保护板同时兼容3串锂电组的使用场景，只需要调整对应的采样电阻参数即可适配，不需要重新设计板件结构，大幅提升了板件的通用适配性，减少不同电压等级产品的开模成本。板件上的所有贴片元件都采用回流焊工艺的标准封装尺寸，元件排布避开了安装孔位和接线端子的受力区域，避免装配时的应力导致元件虚焊脱落，接线端子区域预留了足够的焊线空间，可适配10AWG到14AWG不同线径的硅胶线，满足不同电流等级的接线需求。从结构可靠性角度来看，板件上的较重元件比如大封装MOS管、电解电容都做了焊盘加大处理，在设备遇到振动、

　　冲击的使用场景下，不会出现元件脱落的问题，板件的整体厚度采用1.6mm的常规板厚，兼顾结构强度和布线空间，在电池仓内安装时不会因为轻微的挤压出现板件弯折断裂的情况。保护板的过充、过放、过流、短路保护阈值都通过硬件电路参数固化，不需要额外的软件调试，生产时只需要校准对应的检测电阻即可完成功能测试，适合批量生产的场景，同时硬件保护的响应速度更快，在短路等极端故障场景下可以在微秒级完成回路切断，避免电芯过流损坏甚至起火的风险。板件上的均衡电路采用被动均衡设计，均衡电流适配常规小容量到中大容量的电芯组，在电芯充电末端可以对电压偏高的电芯进行小电流放电，保证整组电芯的电压一致性，提升电池组的整体循环使用寿命。
