Heracles224G通讯设备内置锂电池结构设计

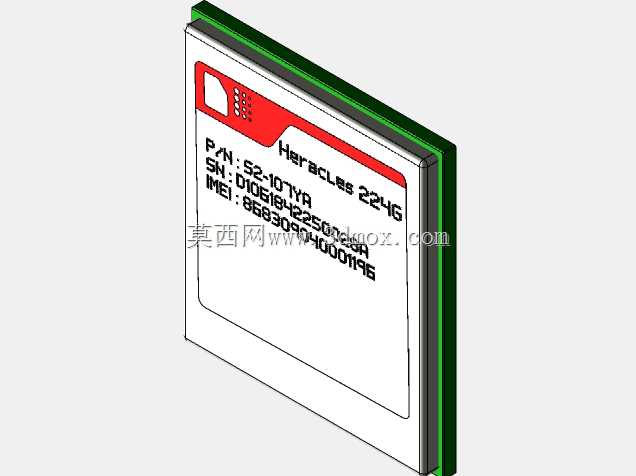

　　这款内置锂电池的三维结构设计，主要面向手持通讯终端的内置供电场景，适配窄边框紧凑型通讯设备的内部堆叠需求，在做整机结构堆叠时，这类电池的外形边界直接决定了主板、中框的避让空间，是手持数码产品结构设计中优先级较高的核心部件之一。从实际应用场景来看，这类容量规格的锂电池，多用于工业级手持通讯终端、三防功能手机、便携数据采集设备这类对供电稳定性要求较高的产品，相比消费级软包电池，这类带硬质封装边框的电池在抗挤压、抗跌落性能上有更明确的结构冗余，能适应工业现场复杂的使用环境，避免设备意外跌落时电池受挤压变形引发的安全隐患。在功能特性上，该电池采用硬质封装侧边加绿色绝缘封边的结构设计，电芯主体外层的白色封装层预留了标识印刷区域，

　　可直接丝印产品型号、序列号、IMEI关联编码等追溯信息，方便生产组装环节的扫码校验与售后环节的信息核对。电池顶部的红色标识区做了斜切过渡设计，既可以作为安装防呆结构，避免组装时电池方向装反，也能在视觉上快速区分电极接触端的位置，提升产线组装的效率。从设计思路层面来说，这款电池的结构完全围绕紧凑安装的需求展开，整体采用方正薄型化设计，四个边角做了小圆弧过渡，避免尖角在设备受冲击时应力集中刺破电芯封装；侧边的绝缘封边突出电芯主体0.3mm左右，在装入设备电池仓时可以形成过盈配合的缓冲层，既可以固定电池位置避免使用过程中出现窜动，也能填补电池与中框之间的装配间隙，减少整机内部的异响问题。电池的电极接触端设置在顶部红色区域内，

　　触点位置与主板上的弹片位置精准对应，安装时不需要额外焊接引线，直接通过弹片压接即可实现供电连通，大幅降低组装工序的复杂度。在外形尺寸与安装边界上，该电池的整体厚度控制在适配超薄通讯设备的范围内，长宽尺寸完全匹配对应型号设备的电池仓净空，设计时在电池的非电极侧边预留了0.15mm的装配公差带，既可以抵消注塑中框的成型收缩误差，也不会因为间隙过大导致电池固定不稳。需要注意的是，在做整机结构设计时，电池正上方的区域不能布置过高的元器件，必须预留至少0.2mm的安全间隙，避免主板上的元件顶压电池封装层造成破损；电池侧边的绝缘封边位置不能设计尖锐的筋位，防止长期使用过程中筋位割破绝缘层引发短路风险。另外，

　　这款电池的结构设计也考虑了售后更换的便利性，电池表面平整无突出卡扣，取出时只需要掀开电池仓盖即可直接拿出，不需要额外拆解其他结构件，适合需要频繁更换电池的工业通讯设备使用场景。在建模过程中，电池的分层结构做了清晰的区分，外层封装、绝缘封边、电芯主体、标识区域都做了独立的结构特征，方便结构工程师在做整机堆叠时直接调用，快速检查干涉情况，也可以基于这个基础模型调整尺寸参数，快速衍生出适配不同机型的电池结构方案。
