激光水射流等离子切割用装饰图案设计

　　这套切割图案的设计初衷，是为数控切割加工场景提供可直接调用的工艺装饰类矢量图形资源，适配激光、水射流、等离子三类主流数控切割设备的加工需求，覆盖金属薄板、亚克力、密度板、皮革等多种常见切割加工材质的加工场景。从实际加工适配性来看，所有图案的线条均做了断点优化处理，避免切割过程中出现材料未完全切断、边角残留连接点的问题，同时针对不同切割设备的加工特性做了线条宽度适配：激光切割场景下最小线条宽度控制在0.1mm以上，匹配常规光纤激光切割机的最小光斑加工精度，避免出现过烧或者线条糊边的问题；水射流切割场景下的图案转角处均做了R0.2mm的圆角过渡，减少水射流高压射流在锐角位置的冲蚀误差，保证切割后图案边缘的平整度；等离子切割场景下的图案则预留了0.3mm的热变形补偿量，抵消金属薄板切割过程中热影响区带来的尺寸收缩偏差，保证成品图案的尺寸精度控制在±0.2mm以内。

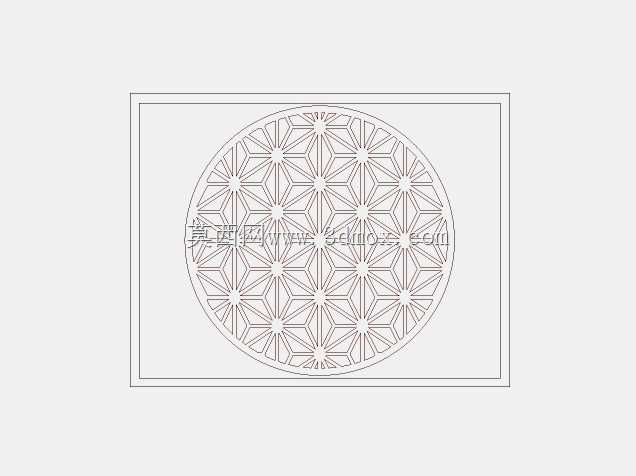

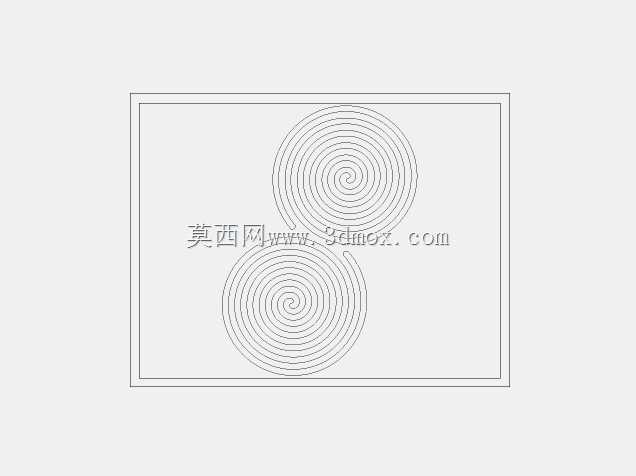

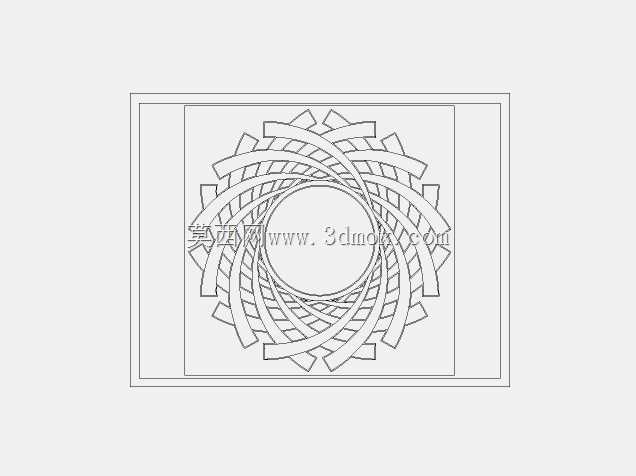

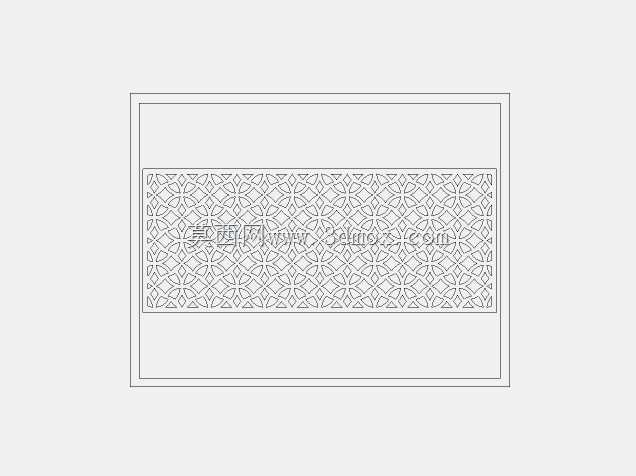

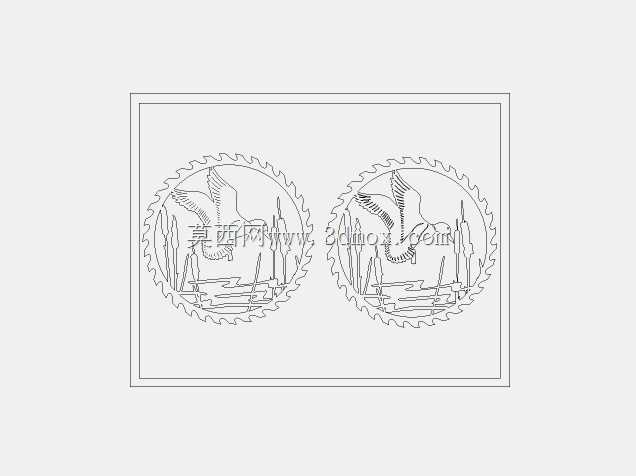

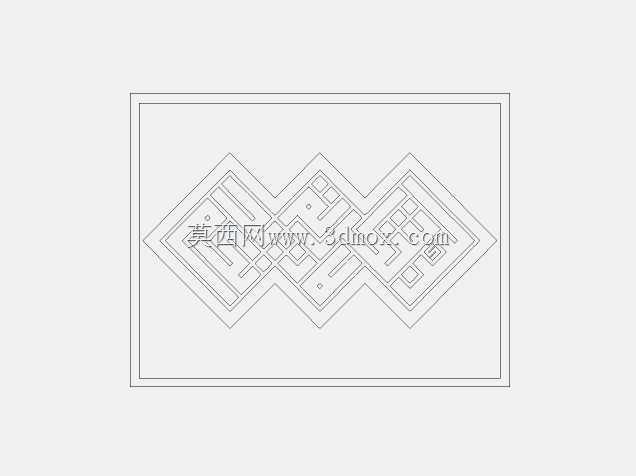

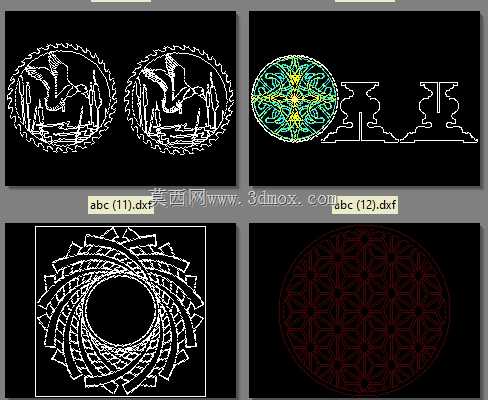

　　图案的设计思路兼顾了装饰性与加工可行性，没有采用过于细碎的镂空结构，避免小尺寸结构在切割过程中出现变形、脱落的问题，同时不同风格的图案可以适配不同的应用场景：双鹤纹样的圆形图案适合用于金属装饰挂画、庭院护栏雕花、中式家具面板装饰，图案外轮廓的齿状花边可以直接作为成品的边缘结构，不需要额外做修边处理；对称卷草类纹样适合用于玄关隔断、金属屏风的加工，左右对称的结构可以直接拼接成大幅面的装饰面，拼接缝隙控制在0.1mm以内，安装后不会出现明显的拼接线；螺旋环形纹样适合用于灯饰外罩、设备通风口装饰，环形的镂空结构既保证了装饰效果，又能满足通风、透光的功能需求，中心的实心区域可以预留安装孔位，方便直接通过螺丝固定在设备基体上；几何格纹类图案适合用于防滑踏板、装饰盖板的加工，均匀分布的镂空结构可以在保证结构强度的同时，降低材料整体重量，同时格纹的排布密度经过优化，在1.5mm厚度的钢板上切割后，整体平面度可以控制在0.5mm/㎡以内，不会出现明显的翘曲变形。

　　从安装适配的角度来看，所有图案的外轮廓均预留了标准的安装边界，圆形图案的直径统一设置为常用的200mm、300mm、400mm三个规格，匹配市面上常见的装饰画框、灯饰外壳的安装尺寸，不需要二次调整缩放比例；对称类纹样的长宽比设置为1:2、1:1两种常用比例，适配常规隔断、屏风的模块尺寸，拼接时可以直接按照网格排布，不需要额外做对位调整。在实际加工测试中，这套图案在1mm厚度的304不锈钢板上采用光纤激光切割，加工速度可以达到12m/min，切割后边缘粗糙度Ra≤3.2μm，不需要后续的打磨抛光工序就可以直接使用；在5mm厚度的亚克力板上采用水射流切割，切割边缘无崩边、无毛刺，成品透光均匀；在2mm厚度的碳钢板上采用等离子切割，热变形量控制在允许范围内，后续只需要简单去除挂渣就可以完成成品加工。

　　不同于普通的装饰图案设计，这套图形在设计阶段就充分考虑了不同切割工艺的加工局限性，所有锐角位置都做了工艺性优化，避免切割过程中出现烧蚀、冲损的问题，同时图案的线条走向均按照切割设备的空行程路径做了优化，减少设备的空走刀距离，提升整体加工效率。对于结构设计从业者来说，这类工艺图案可以直接调用到设备外观装饰、工装夹具面板、安全防护门雕花的设计场景中，不需要重新绘制矢量图形，大幅缩短设计周期；对于加工从业者来说，导入设备后不需要做工艺修正就可以直接生成加工代码，减少前期工艺准备的时间成本，降低因图形设计不合理导致的加工废品率。
