手持吹风机外壳注塑结构三维设计

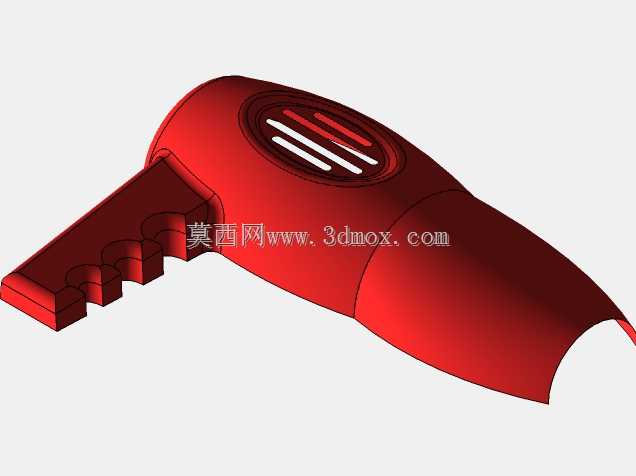

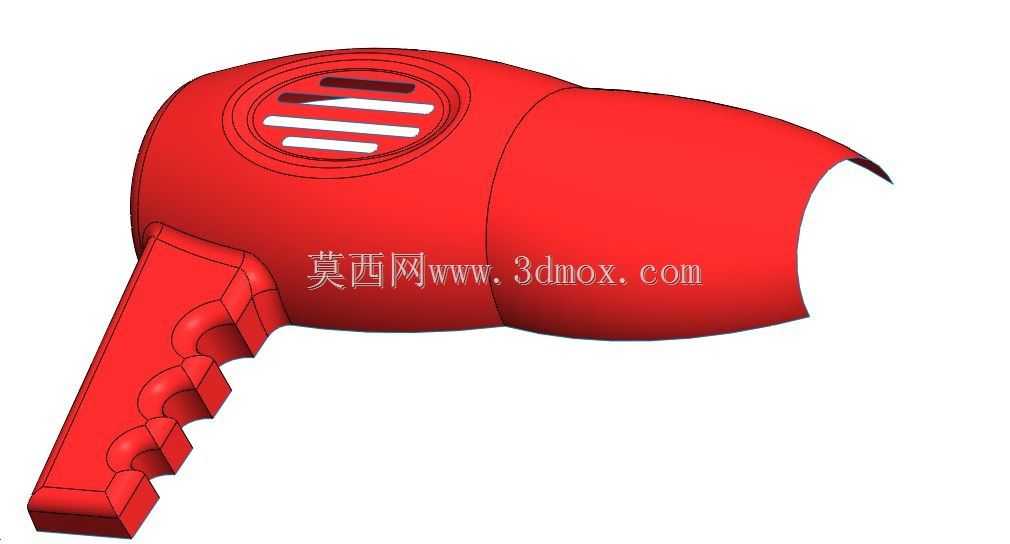

　　日常家用手持吹风机的外壳组件，是整机组装过程中承载内部风轮、加热模组、电控开关的核心支撑结构，本次设计的吹风机盖为机身主体的上半罩体，直接决定整机的握持手感、出风导向效果与外观辨识度。从实际应用场景来看，这类外壳件广泛适配家用便携款吹风机、酒店客房标配吹风机、美发沙龙专用大功率吹风机的装配需求，日常使用中需要耐受加热模组传导的持续高温，同时承受用户手持过程中的磕碰、跌落冲击，还要兼顾长期握持的防滑舒适度与外观的美观度。

　　设计过程中首先明确了安装边界约束，该罩体与下半机身壳体采用卡扣加定位柱的组合装配方式，周圈预留1.2mm的止口配合量，确保上下壳合模后缝隙均匀控制在0.15mm以内，避免使用过程中出现壳体松动、异响的问题。握持区域的曲面做了多段圆弧过渡处理，贴合成年人手掌自然握持的弧度，指位区域做了内凹的防滑筋结构，筋位高度1.5mm，间距12mm，既保证湿手操作时的防滑性能，又不会因为筋位过于突兀影响握持舒适度。机身进风区域的格栅采用斜向长条孔设计，开孔宽度控制在2.2mm，既满足进风面积要求，保证风轮进风顺畅不产生额外风噪，又能避免手指误入接触内部高速转动的风轮，满足家电安全规范的防护要求。

　　出风端的导流曲面做了渐缩式设计，从风腔位置到出风口位置的截面收缩比控制在1.4:1，能够对内部吹出的气流起到聚拢导向作用，减少气流扩散造成的风量损耗，提升干发效率。壳体整体壁厚均匀控制在2mm，转角位置全部做R3以上的圆角过渡，避免注塑生产过程中出现应力集中导致的开裂问题，同时也能减少注塑成型时的缩痕、缺胶缺陷，提升成品良率。壳体表面预留了品牌标识、功能按键的装配位，按键孔位与内部开关的配合间隙控制在0.2mm，保证按键按压顺畅无卡滞，同时避免缝隙过大进入灰尘、水汽影响内部电控元件寿命。

　　从结构强度角度考虑，在壳体对应内部电机安装位、加热架安装位的位置，设计了一体化的支撑筋与螺丝柱，螺丝柱外径6mm，内径2.6mm，适配M2.5的自攻螺丝装配，筋位连接螺丝柱与壳体侧壁，提升安装位的结构强度，避免长期使用过程中受震动影响出现螺丝柱断裂的问题。进风格栅背面做了0.8mm的加强筋，沿格栅长度方向均匀分布，提升格栅区域的抗冲击能力，避免跌落时格栅出现断裂破损。壳体尾部的电源线引出位置做了圆弧翻边处理，避免锐边割伤电源线绝缘层，同时预留了线卡的装配槽，保证电源线抗拉扯能力满足安规要求。

　　建模过程中所有曲面都做了G2连续处理，保证外观曲面顺滑无棱线，注塑脱模斜度统一控制在1.5度，所有卡扣、止口、筋位的设计都符合注塑模具的开模要求，避免出现倒扣结构需要额外做滑块抽芯，尽可能简化模具结构，降低量产时的模具成本与生产难度。壳体与内部元件的安全间隙预留不小于3mm，尤其是对应加热模组的区域，避免壳体长期受高温影响出现变形，同时在加热区域对应的壳体内壁做了多道导流筋，引导部分气流沿壳体内壁流动，带走壳体表面的热量，降低外壳表面温度，避免使用过程中出现烫手的问题。
