CREE贴片式RGB全彩LED灯珠结构

　　这款贴片式RGB全彩发光元件，是面向小型化消费电子、便携通讯设备、智能终端指示灯场景开发的表面贴装器件，在做整机结构堆叠设计时，这类器件的三维数模是PCB布局、壳体开孔、导光结构匹配的核心参考依据。从实际工程应用来看，这类6引脚SMD封装的RGB灯珠，常被用在智能手机的状态提示、便携通讯终端的信号指示、小型智能硬件的灯光交互模块上，相比直插式发光元件，它的贴装效率更高，占用PCB板面空间更小，适配回流焊的批量生产工艺，能大幅降低整机装配环节的人工成本。

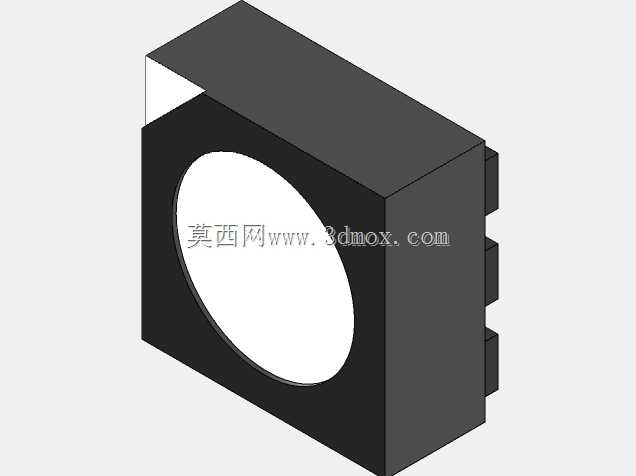

　　从设计逻辑上看，该器件采用黑色塑封主体作为基座，正面预留圆形出光区域，三个独立的发光晶元分别对应622nm红光、530nm绿光、470nm蓝光波段，通过引脚输入不同占空比的PWM信号，就能实现全彩混光效果，满足不同场景下的灯光色彩提示需求。建模过程中需要重点把控几个核心尺寸边界：首先是塑封主体的长宽高公差，这类SMD器件的塑封外壳尺寸公差通常控制在±0.1mm范围内，否则会出现SMT贴装时吸嘴取料偏移、过回流焊后元件浮高的问题；其次是侧面引脚的共面度，引脚的共面度偏差不能超过0.05mm，不然会导致焊盘虚焊，影响批量生产的良率；最后是正面出光面的位置度，出光面中心相对于器件本体中心的偏移量需要控制在0.08mm以内，才能和壳体上的导光柱、柔光罩精准对位，避免出现漏光、灯光偏色的问题。

　　在整机结构匹配层面，设计时需要在器件上方预留至少0.2mm的安全间隙，防止壳体装配时压伤发光面，同时如果需要搭配导光结构，导光柱的入射端需要和出光面保持0.1-0.3mm的间距，距离过大会导致灯光亮度衰减明显，距离过小则容易在装配时刮花灯珠表面的光学层。另外在PCB布局时，要注意该器件的六个引脚分别对应三个发光晶元的正负极，布线时需要避开高速信号走线，防止信号干扰导致灯珠出现异常闪烁的问题。这类贴片灯珠的塑封主体采用耐高温的热固性塑料制作，能够承受260摄氏度以内的回流焊高温，不会出现壳体变形、晶元脱落的问题，建模时也还原了引脚的弯折角度和焊盘位置，能够直接导入PCB设计软件进行封装匹配，减少结构设计人员重复建库的工作量。

　　从实际选型的角度来看，这款灯珠的发光角度覆盖120度，不需要额外加装透镜就能实现大范围的光线覆盖，适合做大面积的状态提示，比如设备的充电状态、连接状态、故障提示等场景，相比单色灯珠，它可以通过不同色彩传递更多的设备状态信息，减少整机上指示灯的开孔数量，让终端产品的外观更加简洁一体化。在做结构堆叠时，还要注意该器件的焊接温度曲线匹配，塑封本体的耐温特性决定了它不能长时间处于高温环境下，所以在做整机热设计时，要尽量让这类光电器件远离功率发热元件，避免长期高温导致塑封材料老化、发光晶元光衰加快的问题。建模时也充分考虑了生产装配的实际需求，所有的倒角、拔模角度都按照实际器件的开模工艺做了还原，没有出现建模时的直角尖锐结构，和实际量产器件的外形完全一致，能够直接用于整机的干涉检查、装配模拟，提前发现结构设计中存在的空间冲突问题，减少后期打样修改的次数。
