带沥水格栅的双层塑料肥皂收纳盒结构设计

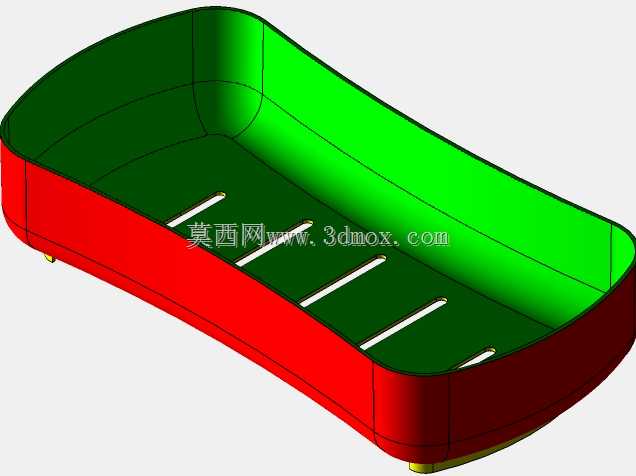

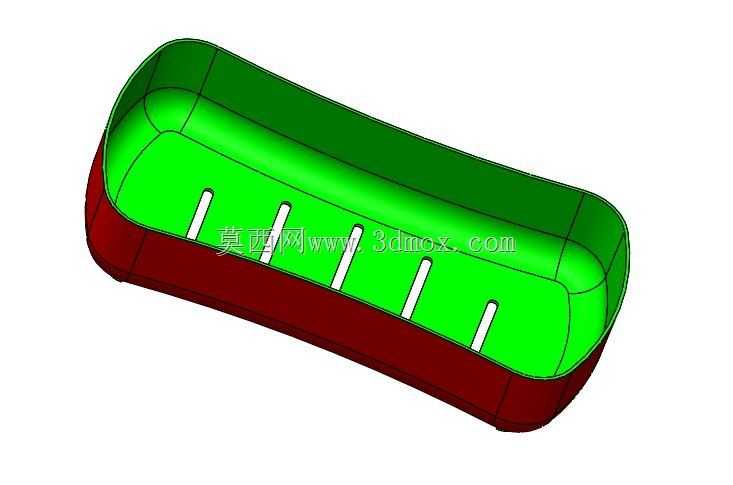

　　日常卫浴场景中，肥皂存放始终是容易被忽略的结构设计细节，普通无沥水结构的皂盒使用一段时间后，盒底容易积存皂液混合的积水，不仅会让肥皂持续泡发软化造成浪费，积水长期残留还容易滋生霉斑，影响卫浴空间的使用体验。这款双层结构的塑料肥皂盒，正是针对这类日常使用痛点完成的结构设计，整体采用上下分体式的装配逻辑，上层为直接承托肥皂的敞口内槽，下层为可拆卸的积水承接底座，两者通过边缘的卡扣结构实现限位配合，日常清理积水时只需将上层皂托取下，倒出下层底座的积水即可完成清洁，无需整体挪动皂盒，操作便利性更强。上层皂托的内槽做了内凹的圆弧过渡处理，槽体底部均匀排布五根纵向的凸起沥水格栅，格栅之间预留了均匀的沥水缝隙，肥皂放置在格栅上时，

　　不会与槽底平面完全贴合，皂体表面残留的水分可以顺着格栅间隙直接滴落到下层底座中，从结构上避免了皂体长期浸泡在积水中的问题，有效延长肥皂的使用寿命。整体外形做了圆角长条形的轮廓设计，所有外露边缘都做了R2以上的圆角倒钝处理，没有尖锐的棱角结构，既符合塑料注塑成型的工艺要求，避免注塑过程中出现应力集中导致的变形、缺胶问题，也能避免日常使用过程中磕碰划伤的风险，适配居家卫浴、公共卫生间、员工宿舍洗漱区等多场景的使用需求。从结构尺寸的边界设计来看，整体长度适配常规市售块状肥皂的通用尺寸，槽体内腔预留了足够的放置余量，无论是常规的长方形洗衣皂还是弧形轮廓的沐浴皂，都可以稳定放置在槽内不会滑落；下层底座的积水容量做了合理预留，

　　按照日常使用的积水产生速度，正常使用3-5天再清理一次积水也不会出现溢水问题，降低了日常维护的频率。材质选型上适配食品级PP塑料的注塑工艺要求，整体壁厚控制在均匀的2mm区间，加强筋结构都设置在非外观面的槽体背部与底座底部，既保证了整体结构的抗形变强度，日常拿取、轻微磕碰不会出现开裂变形，也不会在外观面留下明显的缩痕，保证成品的外观质感。上下层的配合间隙控制在0.3mm，既保证了装配后的定位稳定性，不会出现轻易错位滑脱的问题，也不会因为间隙过小导致拆装卡顿，即使长期使用后塑料出现轻微的形变，也能保证分体结构的拆装顺畅。皂盒的底部还做了四个微小的点状防滑凸脚，放置在陶瓷洗手台、玻璃置物架等光滑台面时，可以增大接触面的摩擦力，

　　避免拿取肥皂时皂盒跟着滑动移位。在细节结构的处理上，沥水格栅的顶面也做了微小的圆弧凸起，进一步减少格栅与皂体的接触面积，提升沥水的效率，同时格栅的边缘都做了顺滑处理，不会出现毛边刮伤皂体或者划伤手部的问题。这类小型塑料日用品的结构设计，看似结构简单，实则需要在注塑工艺可行性、使用功能完整性、日常操作便利性之间找到平衡，既不能为了追求外观造型牺牲实际的沥水功能，也不能为了功能实现忽略注塑生产的工艺要求，导致生产过程中良品率过低。这款皂盒的结构在建模过程中就充分考虑了注塑拔模的角度要求，所有侧壁都预留了1.5度的拔模斜度，卡扣结构的位置也做了对应的强度加强，保证多次拆装卡扣也不会出现断裂失效的问题，整体结构没有复杂的侧向抽芯结构，采用简单的两板模即可完成注塑生产，能够有效降低量产时的模具成本与生产难度，适配大规模量产的需求。
