通讯连接器体注塑成型模具结构设计

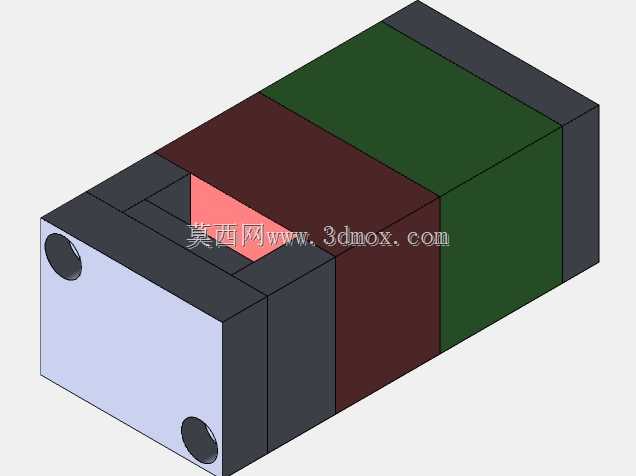

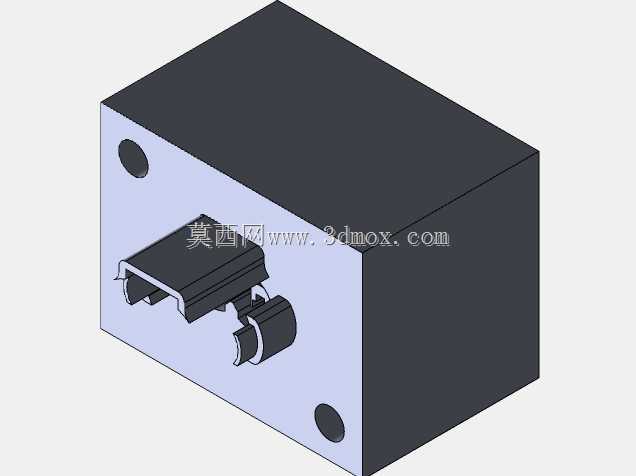

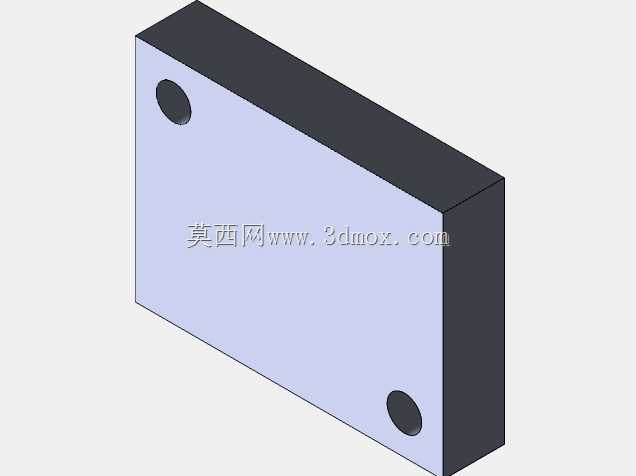

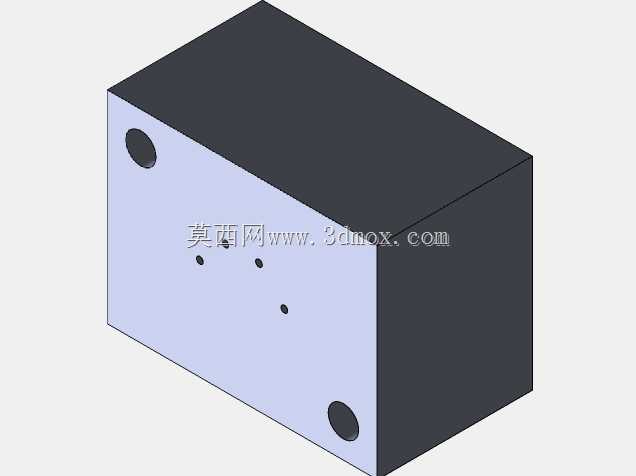

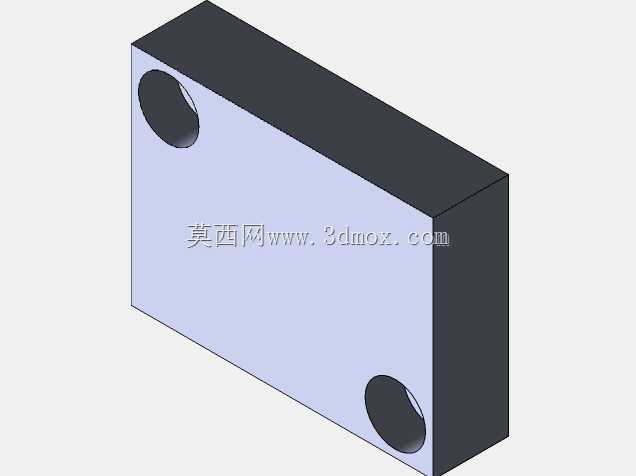

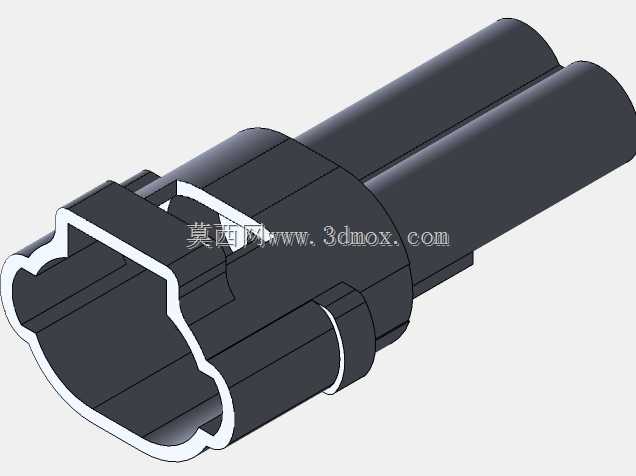

　　这套模具针对通讯类小型连接器塑体的批量注塑生产设计，核心服务于消费电子、通讯设备配套的接插件加工场景，这类连接器塑体是RJ类接口、板端信号接插件的核心绝缘载体，需要在极小的尺寸空间内实现插针定位、插拔导向、壳体卡接多重功能，对成型精度、尺寸一致性要求极高，一旦出现缩痕、飞边或者尺寸偏差，会直接导致后续插针装配错位、插拔卡滞甚至信号传输接触不良的问题。从结构布局来看，这套模具采用标准两板模模架配置，整体为长方体叠层结构，从进料侧到顶出侧依次排布定位圈、浇口套、定模板、动模板、模脚、顶针面板、顶针底板、动模座板，各板块的厚度匹配100吨级小型注塑机的开模行程与容模量要求，安装时可直接通过压块固定在注塑机模板上，无需额外定制转接板，

　　适配行业内多数通用小型卧式注塑机的安装接口。设计过程中优先考虑了小型精密件的成型填充效率，浇口选择潜伏式点浇口，开设在连接器塑体的非外观侧筋位处，开模时可自动拉断浇口料，无需后续人工修剪浇口残留，能大幅减少后工序的人工工作量；型腔与型芯采用镶拼式结构，针对连接器上密集的插针避让孔、插拔导向槽结构，单独加工小型镶件嵌入模仁基体，既方便后续磨损后快速更换镶件，也能在加工时通过精密磨床、慢走丝设备保证细小结构的尺寸精度，避免整体式模仁加工细小特征时出现的刀具让刀、清角不到位问题。冷却回路采用随形排布方式，在模仁内部距离型腔壁8-12mm的位置开设直径6mm的冷却水道，进出水接头设置在模具的非操作侧，避免与注塑机的机械手、料管路径产生干涉，

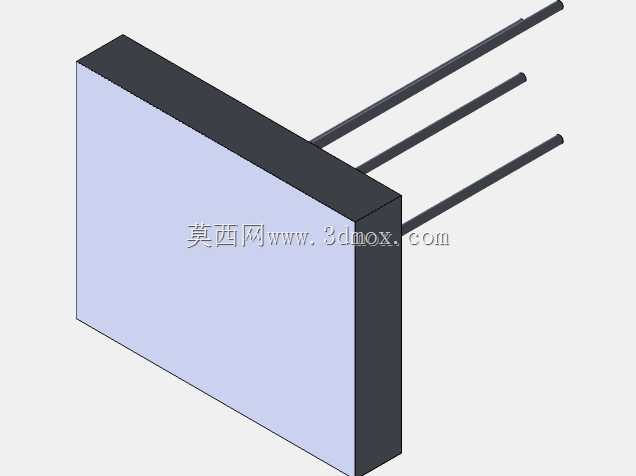

　　回路走向避开顶针、螺丝、导柱的安装位置，保证冷却均匀性，将成型周期控制在15秒以内，满足批量生产的效率要求。顶出结构采用圆顶针加扁顶针组合的方式，在连接器塑体的加强筋、侧壁位置均匀布置顶针，顶出行程控制在20mm，刚好能让塑件完全脱离型芯表面，不会因为顶出行程过大导致生产周期拉长，顶针的排布位置避开塑件的外观面与配合面，防止顶出痕迹影响后续的装配与外观质量。导柱导套设置在模架的四个角位，采用可拆卸的标准件配置，合模时的定位精度可控制在0.02mm以内，避免合模错位导致的型腔碰伤、塑件飞边问题；模具的侧面设置锁模块，在吊装、运输过程中可以将动定模锁死，防止模架意外张开导致内部模仁、顶针结构磕碰损坏。实际生产场景中，

　　这套模具适配常用的ABS、PA66加纤等通讯连接器常用塑材，成型时可根据材料特性调整料筒温度与注射压力，因为流道设计时做了圆滑过渡，没有料流死角，换色、换料时的清料时间比常规同规格模具缩短30%左右，非常适合多品种小批量的通讯接插件订单生产。针对连接器塑体的薄壁特征，设计时在料流末端开设了深度0.02mm的排气槽，可快速排出型腔内的空气，避免填充末端出现烧焦、缺胶的问题，不需要额外增设排气镶件，简化了模具的维护流程。模具的整体外形尺寸控制在长200mm、宽150mm、高180mm的范围内，整体重量不超过25kg，小型车间的普通行车甚至人工配合吊装工具即可完成上下模操作，对生产场地的起重设备要求较低，适配多数中小型注塑加工厂的设备条件。
