内螺纹连接手动截止式闸阀结构设计

　　日常民用给排水、小型暖通循环、低压工业流体输送场景里，这类内螺纹手动闸阀的出镜率极高，它不像大口径法兰闸阀用在主干管线，更多是装在支路、终端设备前端做通断控制，比如户内自来水入户支管、小型换热机组的旁通支路、车间压缩空气终端支路，都能看到这类结构的阀门。从实际使用逻辑来看，这类闸阀的核心功能是通过阀杆带动闸板做垂直升降，实现管路的全开或全关，不适合做节流调节——如果长期在半开状态工作，介质冲刷闸板密封面很容易造成密封失效，这也是结构设计时首先要明确的使用边界。

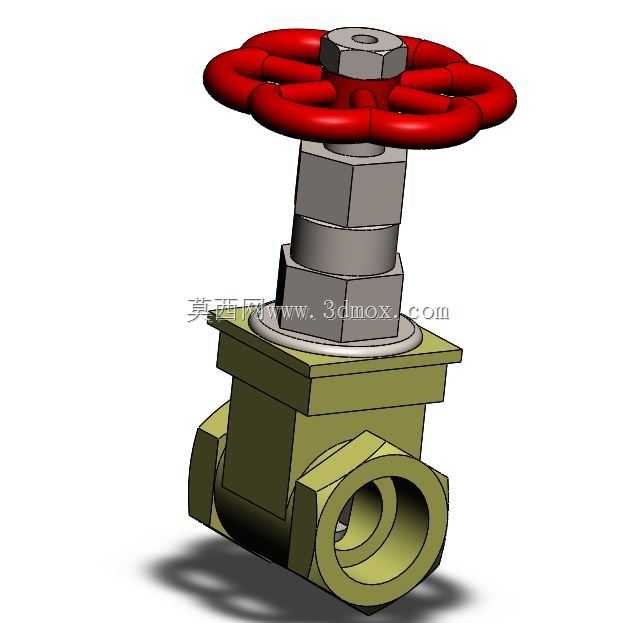

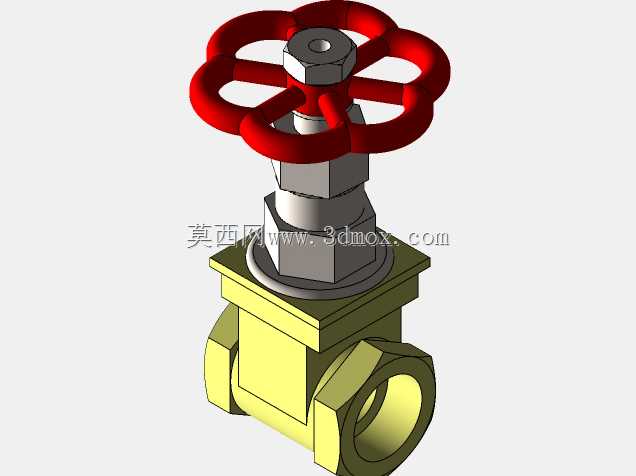

　　建模时首先要敲定的是安装边界，两端内螺纹接口采用常规民用管路通用的管螺纹规格，接口同轴度公差控制在0.1mm以内，避免安装后出现管路别劲、密封渗漏的问题；阀体整体采用锻压黄铜的等比例结构，流道做全通径设计，全开状态下介质流通阻力和同管径直管段基本一致，不会造成明显的压降，这一点比同口径的截止阀优势明显，适合对压损敏感的循环管路。手轮部分采用轮辐式红色铸铁手轮，外径尺寸根据操作力矩匹配，保证单人徒手就能完成开关操作，不需要额外加力杆，手轮和阀杆的连接采用方榫配合加顶部锁紧螺母的结构，避免长期操作后手轮和阀杆之间出现打滑空转的问题。

　　阀杆部分采用梯形螺纹传动，螺纹副的配合间隙控制在合理范围，既保证转动顺畅无卡滞，又不会因为间隙过大造成阀杆晃动，阀杆穿出阀体的位置设置多级填料密封结构，填料压盖通过两个对称的六角螺母锁紧，后期使用中如果出现阀杆位置渗漏，不需要拆解整个阀门，只需要均匀拧紧压盖螺母就能补偿填料的磨损量，大幅降低后期维护成本。阀体中部的连接采用中法兰结构，两个六角锁紧螺母对称布置，中法兰之间设置密封垫片，装配时按照对角线顺序分次拧紧螺母，避免法兰面受力不均造成密封失效。闸板部分采用平行式密封结构，密封面和阀座密封面的平面度要求控制在0.02mm以内，保证关闭状态下无内漏，闸板和阀杆的连接采用T型槽结构，允许闸板在关闭时做微量的自位调整，更好地贴合阀座密封面，补偿加工和装配带来的微小误差。

　　从安装尺寸来看，阀门整体结构紧凑，手轮顶部到阀体底部的高度、两端接口的中心距都严格匹配通用安装尺寸，替换同规格旧阀门时不需要调整原有管路的位置，直接拧上就能使用，适配性很强。建模过程中所有配合面都按照实际装配公差做了间隙预留，比如阀杆和填料函的配合、闸板和阀体内腔导向槽的配合、螺纹副的配合，都符合实际机械加工的公差要求，不是无间隙的理想化建模，导出工程图后可以直接用于加工参考。另外在结构细节上，阀体的流道转角处都做了圆角过渡，既减少了介质流动的阻力，也避免了应力集中，提升阀体的承压能力，这类阀门的额定工作压力可以达到1.6MPa，完全满足民用和常规低压工业场景的使用要求。

　　很多新手建模时容易忽略的是操作空间预留，这个模型里手轮的外径、手轮和阀体顶部的距离都做了合理设置，安装后手轮周围预留足够的操作空间，手拧开关的时候不会碰到墙面或者相邻的管路部件，实际安装时不需要额外调整管路布局。还有阀体两端的螺纹长度也符合通用标准，拧入管路接头后有足够的啮合长度，不会因为螺纹啮合不足造成脱接或者渗漏，螺纹收尾处的退刀槽结构也做了还原，符合实际加工工艺，不会出现建模里螺纹直接切到阀体端面的不合理结构。
