回弹式压力调节阀3/4BSPP接口结构

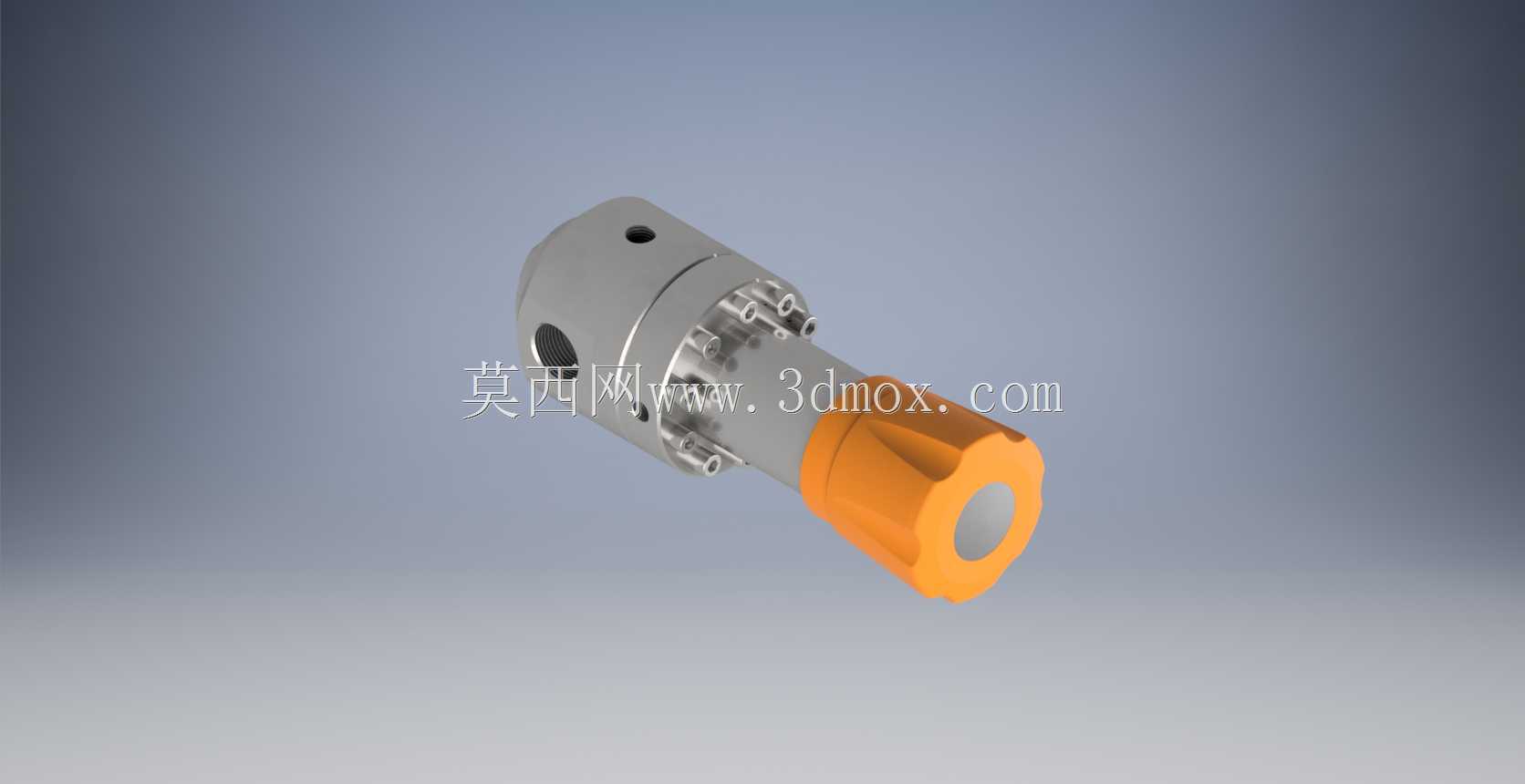

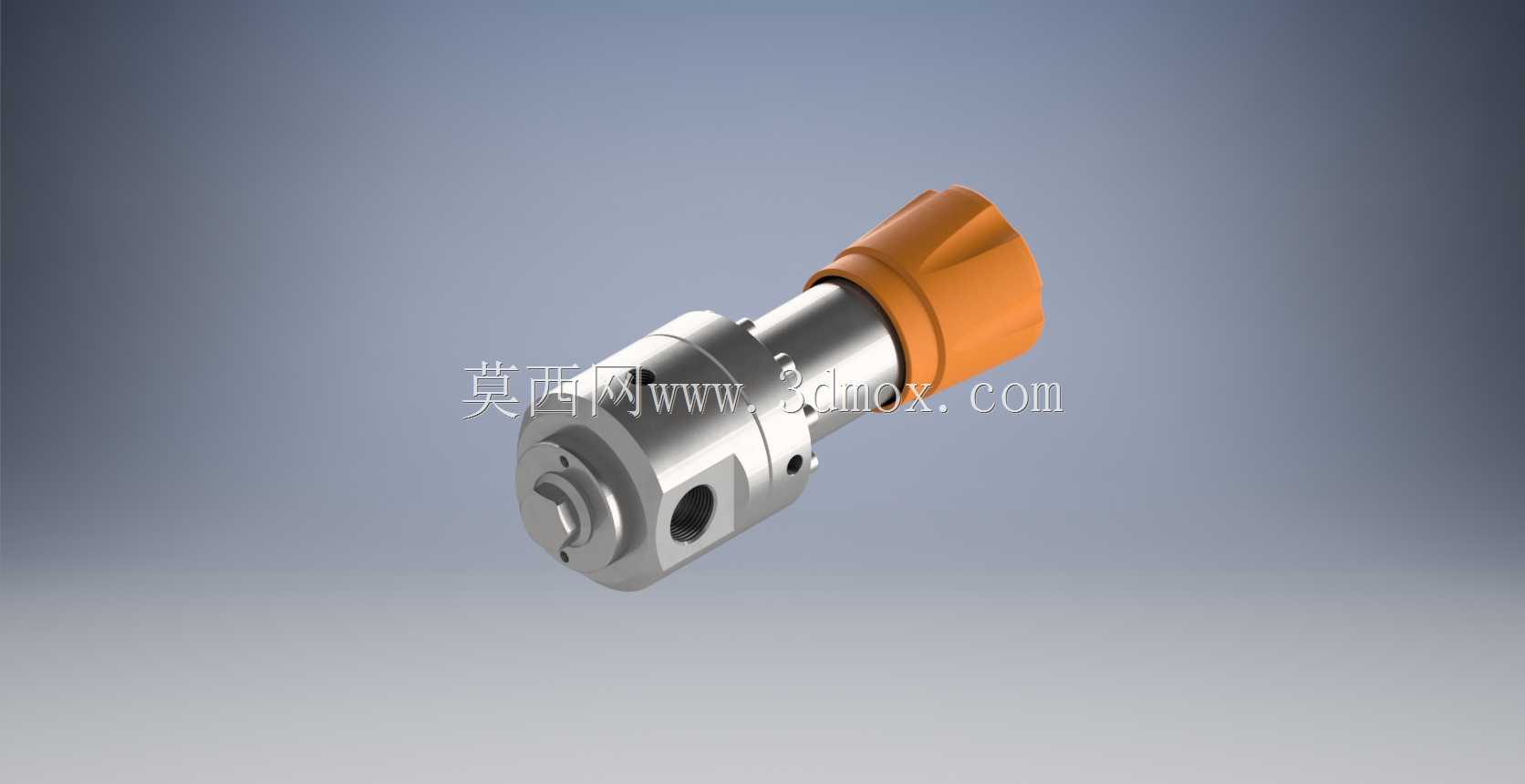

　　在流体输送管路的压力管控场景中，这类带回弹结构的压力调节部件常被部署在中低压气体、轻质流体的支路节点上，承担着将上游输入的波动压力稳定在下游工况允许区间的核心作用，尤其适配对压力波动敏感的实验室气路、小型工业制程供料、专用设备气动辅助回路这类场景，避免压力突升冲击下游精密元件，也能防止压力不足导致的制程效率下降、执行元件动作不到位等问题。从结构设计逻辑来看，这款调压部件采用了轴向布局的集成式结构，主体阀身采用圆柱形金属基体加工而成，基体上预留的两个径向通孔为流体进出的主流道，接口规格为3/4英寸BSPP直管螺纹，这类螺纹属于英制管螺纹的平行密封形式，安装时依靠端面密封圈实现静密封，相比锥管螺纹不会在拧紧过程中产生径向胀紧应力，

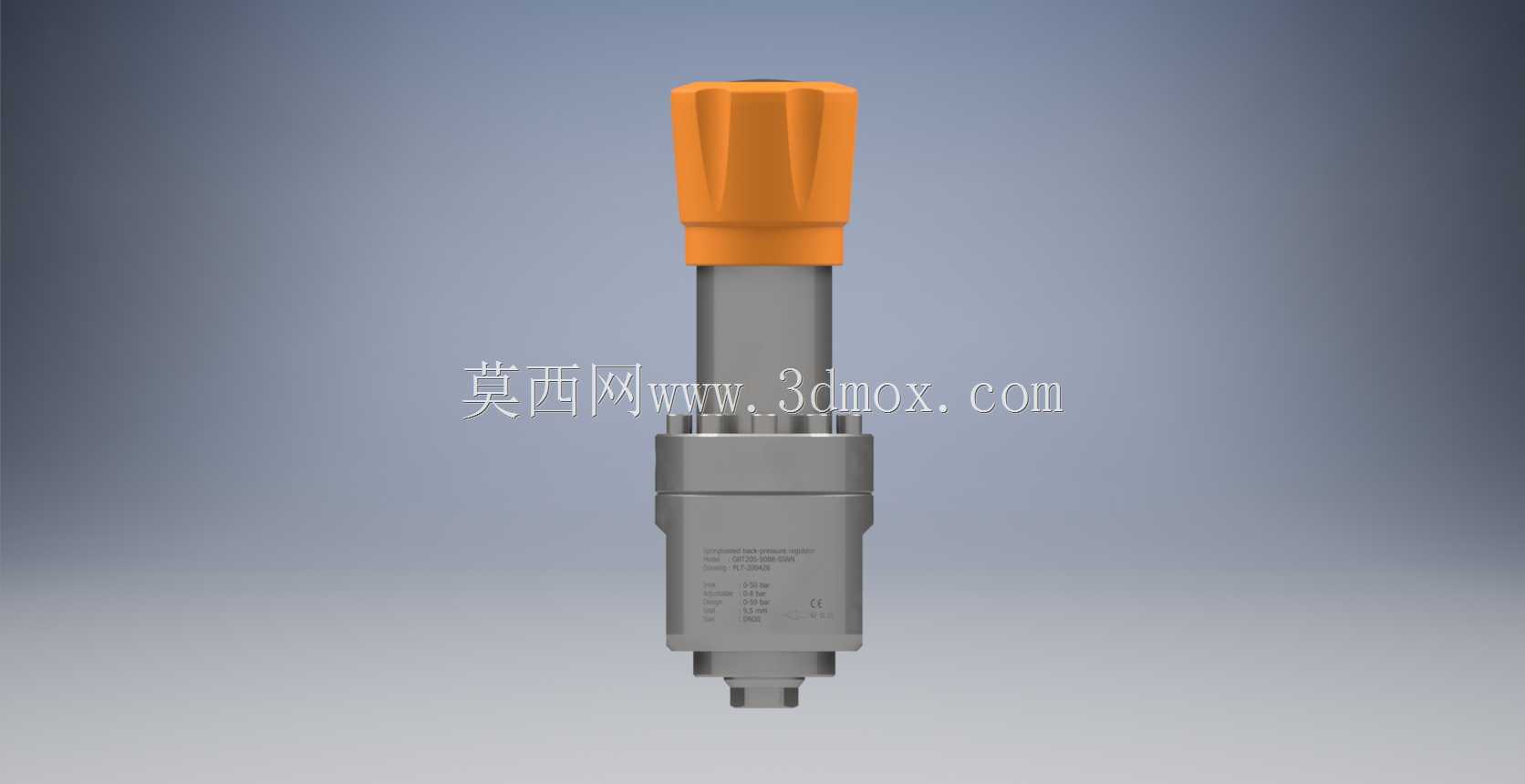

　　更适合薄壁阀身的装配场景，也能降低长期使用后螺纹连接处渗漏的概率。阀身一端的橙色旋钮为手动调压操作端，旋钮表面做了周向的防滑棱结构，操作人员无需额外工具即可徒手旋转调节，旋钮内部连接着调压弹簧的预紧调节机构，旋转旋钮时会改变弹簧的预压缩量，从而改变阀芯的开启压力阈值，实现输出压力的手动设定。回弹结构的设计是这款部件的核心特点，当下游压力超过设定值时，介质压力会推动阀芯克服弹簧力向弹簧侧移动，关小阀口通流面积，降低下游压力；当下游压力低于设定值时，弹簧回弹推动阀芯复位，开大阀口提升介质通流量，让下游压力回升到设定区间，整个反馈调节过程无需外部动力输入，依靠介质自身压力与弹簧力的动态平衡实现稳压，结构可靠性高，无需额外的控制接线或气路，

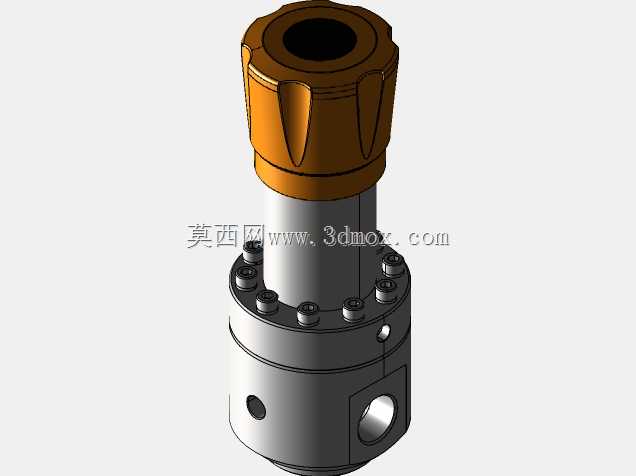

　　部署成本低。从安装边界来看，阀身的圆柱形结构让其可以适配多种安装姿态，水平、垂直甚至倾斜安装都不会影响内部阀芯的动作精度，因为内部弹簧与阀芯采用了同轴导向结构，导向段的配合间隙控制在合理范围内，能够抵消安装姿态带来的重力偏载影响。阀身顶部的几个小直径螺纹孔为压力表或压力传感器的安装接口，用户可以根据实际需求在这些接口上加装检测元件，实时监测阀前或阀后的压力数值，无需在管路上额外开孔安装检测接头，减少了管路的泄漏点。金属阀身的材质一般选用不锈钢或黄铜镀镍处理，能够兼容大多数常见的工业流体介质，包括压缩空气、惰性气体、低压水基流体、轻质液压油等，适用的介质温度范围覆盖常规工业环境的-10℃到80℃区间，

　　满足绝大多数民用及普通工业场景的使用需求。在三维建模过程中，这类部件的建模重点在于内部流道与阀芯运动副的配合精度，尤其是阀芯与阀座的密封面位置、弹簧的安装空间、调节旋钮的行程限位结构，都需要严格按照实际装配关系搭建，避免出现运动干涉；外部接口的螺纹尺寸、安装孔位的位置度也需要精准还原，方便用户在做管路装配设计时直接调用模型，完成管路布局的干涉检查、安装空间预留等工作，不用再反复核对二维样本的尺寸参数。实际选型应用时，需要注意这款调压阀的额定流量范围要匹配管路的最大通流需求，避免阀口通流能力不足导致的压力损失过大，同时要确认介质特性与阀内密封件、弹簧材质的兼容性，防止长期使用后出现密封溶胀、弹簧腐蚀等问题，影响调压精度与使用寿命。
