内螺纹连接三通式流体控制阀体结构

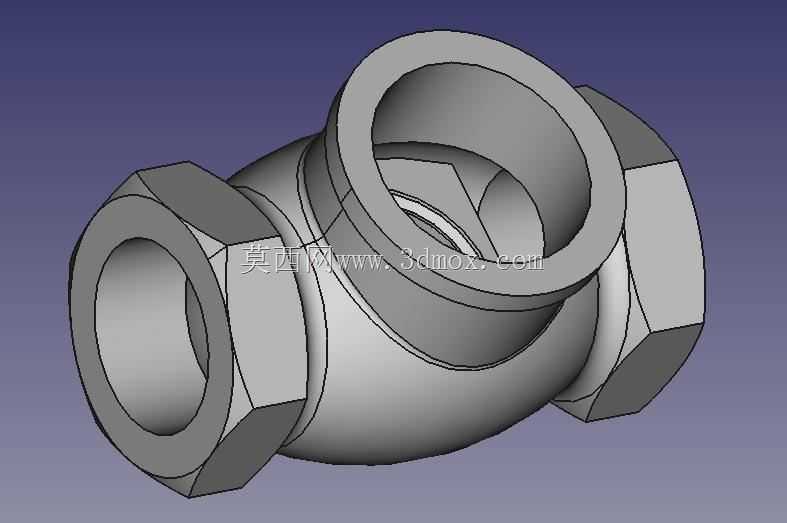

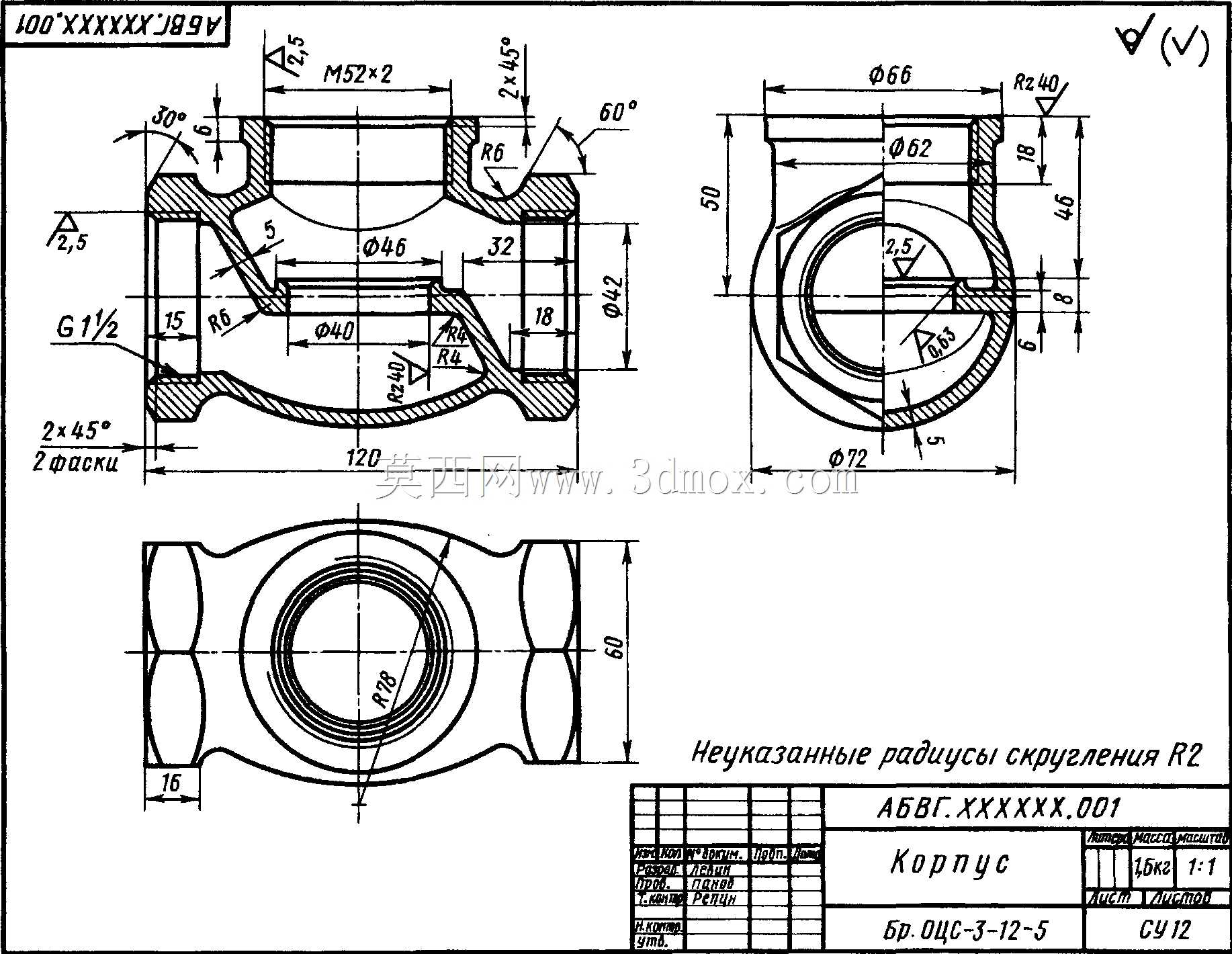

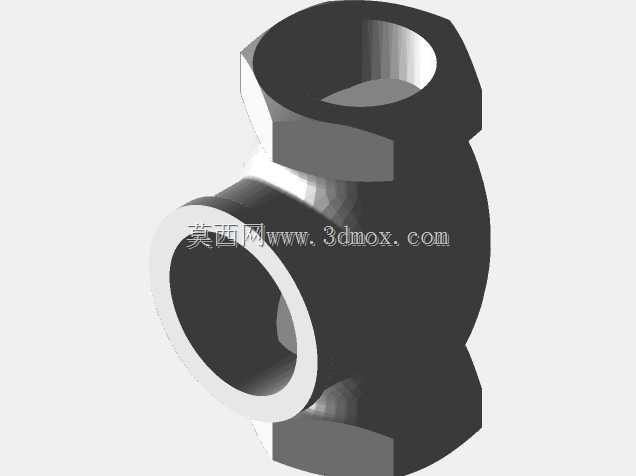

　　这类阀体多用于中小通径的低压流体输送管路，常见于民用给排水、小型工业循环水系统、普通气动控制回路的支路分流场景，作为管路系统中介质流向切换、支路分流合流的核心承压壳体，其结构合理性直接决定整条管路的密封可靠性与运行寿命。从结构设计逻辑来看，该阀体采用三通式腔体布局，三个连接端分别适配不同规格的管路接口，其中一端为G1½英寸管螺纹接口，另一端为M52×2公制螺纹接口，可直接与对应规格的外螺纹管路、阀盖或执行器部件旋合连接，无需额外焊接或法兰转接，能大幅降低现场安装的工序复杂度，尤其适合空间紧凑、不便开展焊接作业的管路布设场景。阀体的内部流道做了圆弧过渡处理，所有流道转折处均设置了R2至R6不等的铸造圆角，未标注的铸造圆角统一取R2，

　　既可以避免铸造过程中出现应力集中导致的壳体裂纹缺陷，也能减少介质在流道内的局部阻力损失，降低介质输送过程中的压损，避免流道死角处的介质沉积，对于输送含少量杂质的水介质或压缩空气时，能有效减少杂质滞留导致的流道堵塞风险。从外形安装边界来看，阀体的轴向总长度为120mm，垂直于主流道方向的最大外形尺寸为60mm，侧端接口的外圆直径为66mm，内孔通径最大处为46mm，最小通径段为40mm，侧端接口的内孔直径为42mm，安装时需要预留的径向操作空间不小于72mm，可满足常规管钳的拧紧操作空间需求。阀体的两端密封面处设置了15°的密封锥面结构，表面粗糙度要求达到Ra2.5，能够与管路接头的锥面形成硬密封配合，在1.

　　6MPa及以下的工作压力下可保证无渗漏，部分承压较高的区域壳体壁厚做了加厚处理，最厚处达到18mm，可承受管路启停过程中的水锤冲击，避免壳体出现变形开裂。设计过程中优先考虑了铸造工艺的可行性，所有外壁的拔模斜度设置为3°至5°不等，外壁的R6圆角可避免铸造时出现冷隔、浇不足的缺陷，顶部的2×45°倒角既可以去除加工毛刺，也能在装配阀盖时起到导向作用，避免密封面被磕碰损伤。从实际使用角度出发，这类阀体的材质多采用灰铸铁或黄铜铸造，毛坯经时效处理后再进行螺纹、密封面的机加工，能够保证长期使用过程中尺寸稳定，不会因内应力释放导致螺纹变形、密封面错位。在管路系统装配时，需要注意三个接口的同轴度偏差控制，螺纹旋合时的扭矩需控制在合理范围，

　　避免扭矩过大导致壳体螺纹处开裂，同时阀体的安装位置需预留足够的后期维护空间，方便后续对内部阀芯、密封件进行更换检修。不同于法兰连接的大通径阀体，这种螺纹连接的三通阀体重量更轻，单件重量不足两公斤，单人即可完成安装作业，在楼宇给排水支管、小型设备的冷却水回路、车间压缩空气支路分配等场景中应用十分广泛，其结构设计经过长期的工程验证，在保证承压强度的前提下尽可能压缩了外形尺寸，能够适配多数狭小空间的管路布设需求，流道的通径设计匹配对应规格管路的流量要求，不会出现通径缩颈导致的流量不足问题。
