台式机PC轴流散热风扇结构设计

　　在桌面级计算机、工业控制机柜、嵌入式计算设备的热管理设计中，轴流散热风扇是主动风冷方案里应用占比最高的核心部件，本次呈现的PC散热风扇结构，完全围绕标准120mm机箱安装位的适配需求展开设计，覆盖从消费级台式机到小型工控设备的散热场景。从实际工程选型的角度看，这类风扇的核心作用是通过定向气流输送，带走CPU散热器鳍片、机箱内部硬件、功率器件表面堆积的热量，维持硬件工作在允许的结温范围内，避免过热降频甚至硬件损坏。

　　设计过程中首先锚定的是安装边界的通用性，外框采用标准正方形注塑结构，四个角预留的安装孔位完全匹配行业通用的105mm孔距规范，可直接适配绝大多数台式机箱、塔式CPU散热器、水冷排的安装位，不需要额外做转接结构。外框的厚度控制在25mm，是常规机箱风扇的标准厚度尺寸，既不会因为过厚占用机箱内部的走线空间、干涉显卡或内存的安装，也不会因为过薄压缩扇叶的轴向尺寸，导致风量风压达不到设计要求。外框的四个边角做了小尺寸的圆弧过渡，避免安装时锐角割手，同时框体边缘做了0.8mm的止口结构，安装时可以和机箱网孔、散热鳍片的边框贴合，减少缝隙处的气流泄漏，避免无效风损。

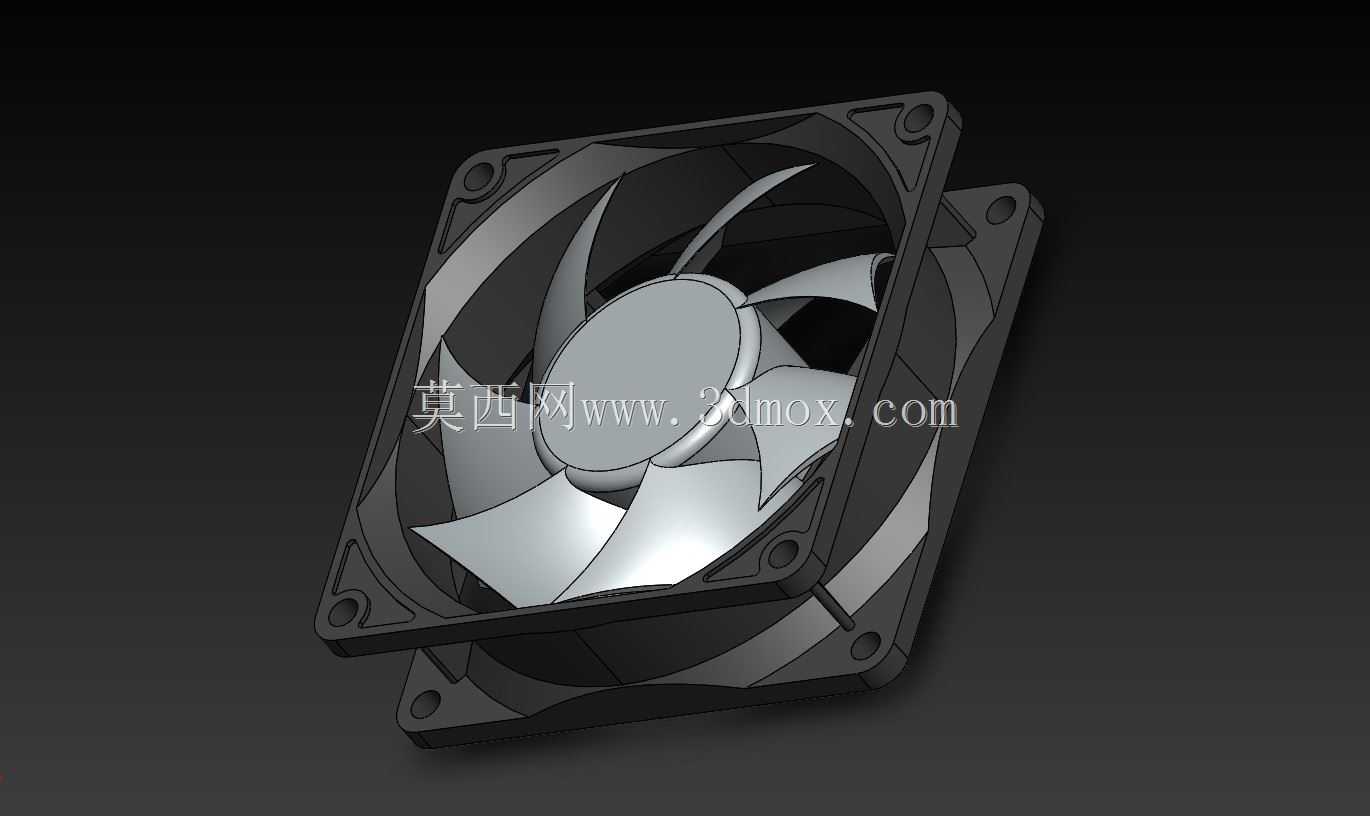

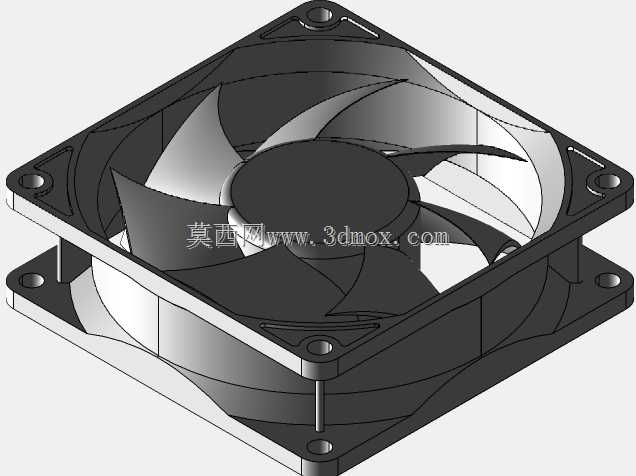

　　扇叶部分的设计是整个风扇性能的核心，本次采用7片后掠式弯掠叶片设计，叶片的安装角从叶根到叶梢做了连续的非线性变化，叶根处安装角偏大，保证轮毂附近的气流能够被有效驱动，减少中心区域的气流死区；叶梢处安装角适当收小，降低叶梢和框体内壁之间的间隙涡流损失，同时降低运转时的气动噪音。叶片的前缘做了小尺寸的锯齿修型，能够打散叶片表面的附面层气流，减少大转速下的气流分离现象，在相同转速下可以提升约8%的有效风量，同时降低高频风噪。轮毂部分采用圆形全包结构，内部预留了标准直流无刷电机的安装腔，可适配20mm直径的常规2Pin/4Pin调速电机，轮毂表面做了同心圆的造型处理，既可以提升注塑时的结构强度，避免高速运转时轮毂出现形变，也能减少轮毂正面的气流紊流。

　　从功能特性上看，这款风扇的设计兼顾了风量与静压表现，既可以作为机箱的进出风风扇使用，在低风阻环境下输送大流量空气，完成机箱内部的整体空气循环；也可以作为CPU风冷散热器的配套风扇，在穿透密集鳍片的高风阻场景下，提供足够的静压保证气流能够穿过鳍片间隙，带走鳍片上的传导热量。扇叶和外框之间的径向间隙控制在0.5mm，间隙过大会导致叶梢回流严重，降低风扇的静压表现，间隙过小则会因为注塑件的形变公差，导致扇叶运转时刮擦外框，产生异响甚至卡滞，这个间隙值是结合注塑工艺公差、运转时的扇叶形变余量反复校核后确定的，兼顾性能与生产良率。

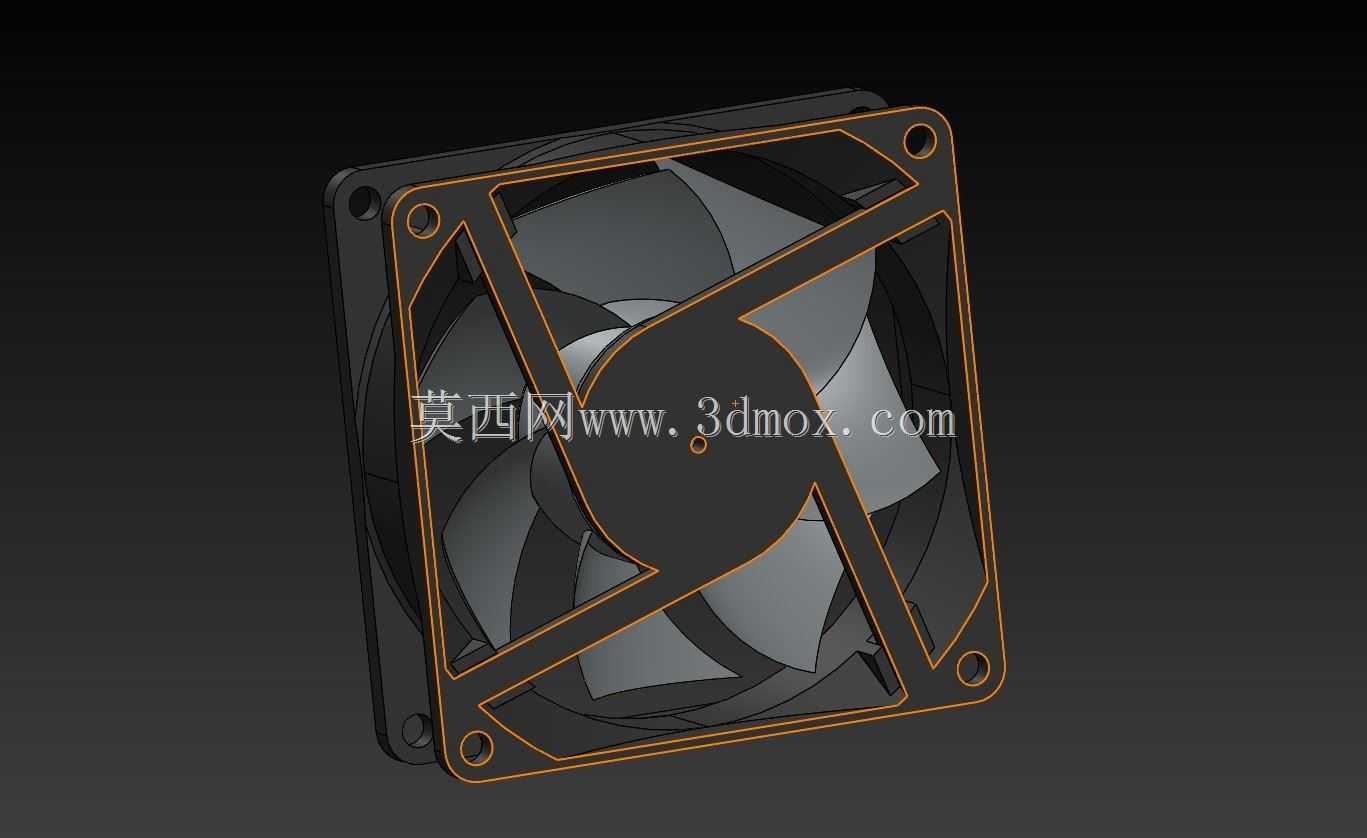

　　设计过程中还充分考虑了实际使用的可靠性，外框的四个安装孔位内嵌了圆柱形的橡胶减震垫安装位，安装时可以搭配橡胶减震钉，吸收风扇运转时的电机振动，避免振动传递到机箱钣金上产生共振噪音。框体的进风侧和出风侧都做了导流筋结构，进风侧的导流筋可以引导气流平顺进入扇叶区域，减少进气紊流；出风侧的导流筋则可以整理扇叶吹出的旋转气流，把旋向气流调整为轴向直吹气流，提升气流的有效输送距离，避免气流刚出风扇就快速扩散，提升对远端散热鳍片的穿透效果。

　　在结构细节上，扇叶的根部做了R2的圆角过渡，避免应力集中，因为风扇长期高速运转时，叶根位置是交变应力最集中的区域，如果直角过渡很容易在长期使用后出现材料疲劳断裂的问题，圆角过渡可以大幅分散应力，提升扇叶的使用寿命。外框的侧壁做了均匀分布的加强筋，既可以提升框体的结构强度，避免安装时拧紧螺丝导致框体变形，也不会过多增加材料重量。整个模型的所有配合面都预留了注塑件的拔模斜度，拔模角度控制在1.5度，完全符合注塑生产的工艺要求，不需要后续做结构调整就可以直接开模量产。

　　从应用适配性来看，这款风扇除了常规的台式电脑场景，还可以适配小型服务器机箱、NAS存储设备、工业控制计算机、投影仪等需要主动风冷散热的设备，只要安装孔距和厚度尺寸匹配，就可以直接选用。设计时没有做特殊的异形结构，所有结构都可以通过常规的注塑工艺加工完成，零部件通用性强，电机、轴承、接线等部件都可以采用行业标准件，大幅降低生产和采购成本。在建模过程中，所有的曲面都做了连续性处理，扇叶的曲面是通过多个截面线放样生成，保证曲面光滑无拐点，在做流体仿真时可以获得更准确的仿真结果，方便后续做性能优化调整，也可以直接导入热仿真软件，配合整机的热模型做散热效果模拟，提前验证不同转速下的散热表现，减少实物打样的迭代次数。
