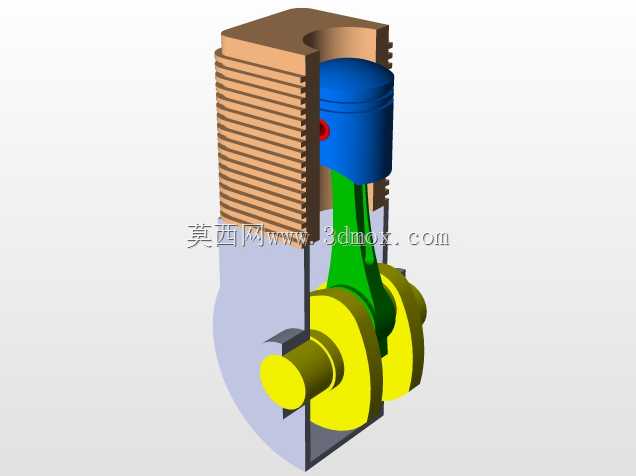

单缸往复式活塞发动机剖视结构展示

　　这套剖视结构的单缸动力单元，常作为小型通用动力的核心结构参考，覆盖园林机具、小型发电机组、教学演示教具、迷你摩托与航模动力改装等多个应用场景，核心作用是将燃料燃烧产生的热能通过往复运动转换为旋转机械能输出，为配套负载提供稳定的动力源。从功能特性来看，该结构完整还原了活塞往复式内燃机的核心运动链路：带散热鳍片的气缸套为活塞提供往复运动的导向基准，同时通过外圆周的密集鳍片增大与空气的接触面积，满足风冷工况下的散热需求，避免连续运转时缸内温度过高引发的润滑失效、零件热变形卡滞等问题；蓝色活塞部件在气缸套内做上下直线往复运动，通过活塞环结构实现缸内密闭空间的密封，保障燃烧做功阶段的压力能够充分作用在活塞顶面；

　　绿色连杆部件承担动力传递的衔接作用，上端通过活塞销与活塞铰接，下端与曲轴的曲柄销铰接，将活塞的直线往复运动转换为曲轴的旋转运动；黄色曲轴部件通过两端的轴颈支撑在曲轴箱壳体上，输出端可外接飞轮、负载轮或者传动齿轮，将旋转动力向外传递，同时曲轴上的平衡块结构用于抵消活塞连杆组往复运动产生的惯性力，降低运转过程中的振动幅度。设计思路上采用了半剖视的呈现方式，将气缸、曲轴箱的一侧壳体做剖切处理，完整露出内部的运动副配合关系，方便结构设计人员直观观察各零件的装配位置与运动干涉边界，建模过程中优先保证各运动部件的配合间隙符合工程实际：活塞与气缸壁之间预留合理的热膨胀间隙，避免热态运转时出现拉缸故障；连杆大小头的铰接位置预留转动间隙，

　　保障运动过程中无卡滞；曲轴轴颈与箱体支撑孔的位置同轴度公差控制在合理范围，降低运转过程中的轴颈磨损。从安装边界来看，气缸套外径与散热鳍片的最大外轮廓为整机上部的最大安装尺寸，曲轴两端输出轴的轴径、伸出长度为外接负载的匹配基准，曲轴箱下部的安装平面可通过螺栓固定在配套设备的机架上，安装时需要保证曲轴输出轴与负载输入轴的同轴度，避免额外的径向力加剧轴承磨损；气缸顶部的空间预留了火花塞、进排气门的安装位置，可根据实际的燃烧系统设计补充配气机构相关零件。实际工程应用中，这类单缸结构是多缸发动机设计的基础单元，建模时还原的运动配合关系可直接用于运动仿真验证，通过添加运动驱动可模拟不同转速下活塞的运动行程、连杆摆角变化、曲轴输出扭矩特性，

　　为后续的性能计算、零件强度校核提供基础的三维数模支撑；同时这类剖视模型也常用于职业院校的机械原理教学，帮助学习者直观理解内燃机的基本工作原理，拆解四冲程循环中进气、压缩、做功、排气四个阶段对应的零件运动状态。结构设计过程中，需要重点关注曲柄半径与连杆长度的比值，这个参数直接影响活塞的侧压力大小与发动机的整体高度，比值过大则活塞对气缸壁的侧压力增大，会加剧缸壁磨损，比值过小则会导致整机高度尺寸增加，不利于紧凑化安装；气缸散热鳍片的间距、厚度也需要匹配散热需求，鳍片过密容易在积灰后堵塞散热通道，鳍片过薄则加工难度大、刚性不足容易出现变形；曲轴的平衡块配重需要根据活塞连杆组的往复质量做精确匹配，平衡率过高或过低都会导致运转振动超出允许范围，影响配套设备的使用稳定性。
