四缸内燃机进排气驱动凸轮轴结构

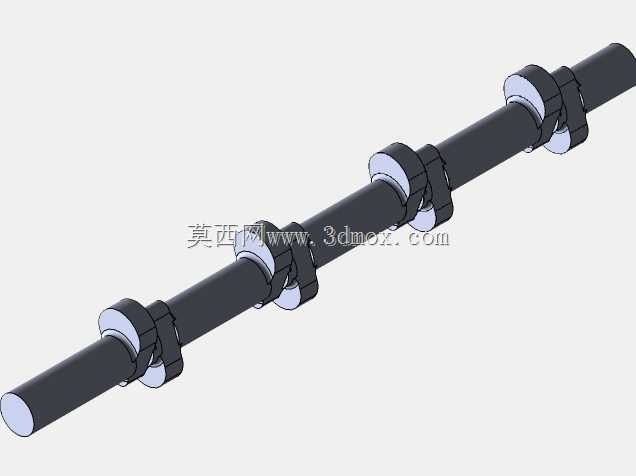

　　在小排量乘用车、轻型商用车用直列四缸内燃机的配气系统中，凸轮轴是控制进排气门启闭时序与升程的核心执行部件，其型线精度、安装同轴度直接决定发动机的充气效率、怠速稳定性与排放表现。这套凸轮轴采用整体式锻造合金钢基体设计，沿轴向依次布置四组进排气凸轮桃尖，相邻凸轮组的相位角严格按照四缸机1-3-4-2的点火间隔角做偏移设计，确保每个气缸在对应工作行程内，进排气门能按照预设的配气相位完成开启、落座动作，避免气门与活塞运动发生干涉。从结构设计逻辑来看，轴身的支承轴颈直径略大于凸轮基圆直径，既可以保证整根轴的抗弯刚度，降低高转速下的轴系挠曲变形，也能在装配时从缸盖一端顺利穿入凸轮轴轴承座，无需拆分缸盖结构就能完成装配作业。

　　每个凸轮桃尖的型线采用复合多项式曲线设计，缓冲段设置了合理的升程变化率，能减少气门落座时的冲击载荷，降低配气机构的异响与磨损；工作段的型线则兼顾了气门最大升程与开启持续角，在常用转速区间内保证足够的进气充量，同时避免排气门开启过早导致的做功行程损失。轴身表面的凸轮型面与支承轴颈位置都做了高频淬火处理，表面硬度达到HRC55-62，芯部保留足够的韧性，既可以承受挺柱或摇臂传递的交变接触应力，也能抵抗长期运转后的磨损，延长配气机构的维护周期。从安装边界来看，整根轴的轴向尺寸与四缸缸盖的凸轮轴安装腔长度完全匹配，轴端预留的正时轮安装键槽与定位端面，能保证正时链轮或凸轮轴调相器的安装同轴度，避免正时相位偏差；各支承轴颈的同轴度公差控制在0.

　　02mm以内，装配后轴系的转动阻力矩符合量产发动机的装配技术要求，不会出现卡滞或运转阻力过大的问题。在实际应用场景中，这类顶置凸轮轴结构多用于1.0L-2.5L排量的直列四缸汽油机或柴油机，既可以适配单顶置凸轮轴两气门结构，也能通过调整凸轮组数量适配双顶置凸轮轴四气门结构，覆盖从家用代步车到轻型货运车辆的动力需求。设计过程中需要重点校核凸轮桃尖与气门挺柱的接触应力，避免高转速下出现点蚀失效；同时要核算轴系的临界转速，确保发动机最高转速区间内轴系不会发生共振，保证配气相位的稳定性。轴身的润滑油道开孔位置对应每个支承轴颈的承压面，能将缸盖主油道的压力机油引导到摩擦副表面，形成稳定的润滑油膜，降低运转过程中的摩擦损耗。

　　不同于分体式凸轮轴的拼接结构，整体式凸轮轴的加工工序更集中，通过数控外圆磨床一次装夹就能完成所有轴颈与凸轮型面的精加工，形位公差更容易保证，量产一致性更好，适合大规模流水线生产的动力总成配套需求。在三维建模过程中，需要严格按照凸轮型线的升程表生成轮廓曲线，保证每个凸轮的相位角偏差不超过±0.5°，同时要还原轴身的倒角、退刀槽、键槽等工艺结构，确保模型能直接用于后续的装配干涉检查、运动仿真以及加工工艺编制。
