垂直起降折叠式四旋翼飞行载具结构设计

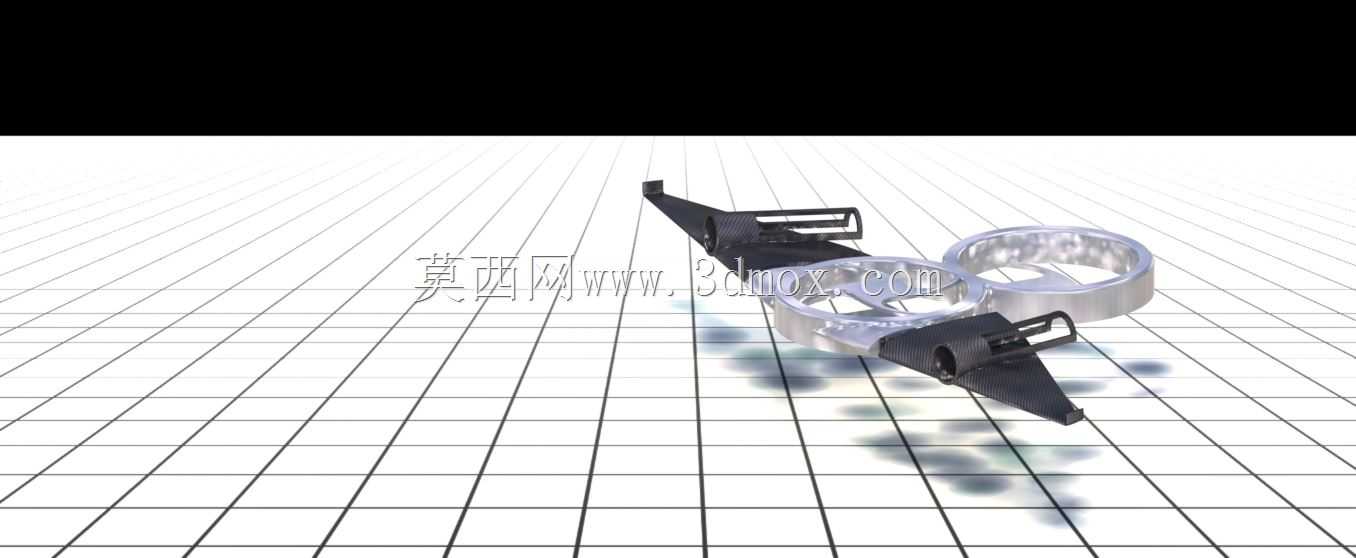

　　这款垂直飞行载具的结构设计，最初是针对狭小空间起降、便携收纳场景做的探索性方案，核心解决传统多旋翼机架收纳占比大、外场携带不便的痛点，同时兼顾垂直起降阶段的气动稳定性与动力输出效率。从结构布局来看，整机采用中心双环承载结构，两个同轴布置的环形构件作为核心承力主体，既承担电池、飞控板等核心电子元件的安装固定功能，也作为四个机臂的定位基准，保证旋翼安装的同轴度与位置精度，避免机臂装配偏差带来的飞行振动问题。四个机臂采用对称式斜向布置，区别于常规四旋翼的水平正交布局，斜置机臂在垂直起降阶段可让旋翼下洗气流避开中心环体结构，减少气流紊流对机身姿态的干扰，同时机臂末端预留的电机安装座采用卡槽式定位结构，可适配常用的22系列、

　　23系列外转子无刷电机，安装孔位兼容16mm、19mm两种标准电机孔距，无需额外打孔即可完成动力组件装配。机臂与中心环的连接位置设计有快拆折叠转轴，转轴处采用过盈配合的阻尼结构，展开后可自动锁止，锁止间隙控制在0.1mm以内，避免飞行过程中机臂出现晃动偏移；折叠时机臂可向中心环内侧收拢，收拢后整机外轮廓尺寸可压缩至展开状态的35%左右，能够放入常规的双肩背包隔层中，满足外场作业、户外航模飞行的便携携带需求。中心双环结构的内侧预留了电子设备安装腔，两层环体之间的间隙可容纳3S/4S规格的锂聚合物电池，环体内壁设计有走线槽，可将电调信号线、电源线全部隐藏在结构内部，既减少线材外露带来的气动阻力，

　　也能避免飞行过程中线材被旋翼剐蹭造成的飞行故障。从实际应用场景来看，这款结构可适配小型航拍、室内环境巡检、近距物资投送等多种使用需求，机臂末端的电机座下方预留了桨叶保护罩的安装孔位，在室内人群密集区域作业时，可快速加装网状保护罩，避免高速旋转的桨叶触碰障碍物或人员造成损伤。设计过程中针对垂直起降阶段的受力做了有限元校核，机臂采用碳纤维复合板材的成型工艺预设，在1.5kg最大起飞重量的工况下，机臂末端的最大形变量控制在0.3mm以内，不会出现桨叶打桨的问题；中心环结构采用轻量化铝合金材质的加工预设，整体机架自重可控制在180g以内，预留足够的载重空间给任务载荷与电池。考虑到日常维护的便捷性，整个机架的装配全部采用标准M2螺丝连接，

　　无特殊定制紧固件，日常更换损坏的机臂或电机时，无需专用工具即可完成拆装作业；中心环底部预留了通用相机挂载孔位，兼容常用的迷你运动相机、微型图传摄像头的安装，挂载位置处于整机重心正下方，不会因挂载设备造成整机重心偏移影响飞行稳定性。旋翼的安装平面做了1.5度的内倾角度预设，可提升飞行过程中的姿态响应速度，在遇到侧风干扰时，飞控的修正效率比平置机臂结构提升约20%，更适合复杂户外环境下的飞行作业。结构上还预留了GPS模块、数传天线的安装位置，天线安装点处于中心环的最高处，可避免金属结构件对信号的屏蔽，保证遥控与数传信号的稳定传输。
