兼容MP92的Arduino九轴IMU传感模块

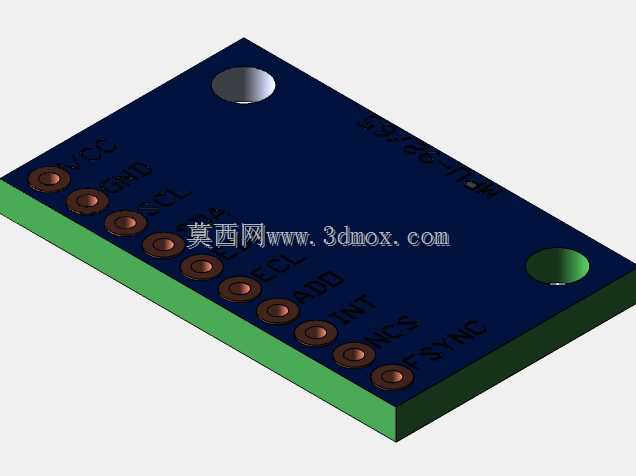

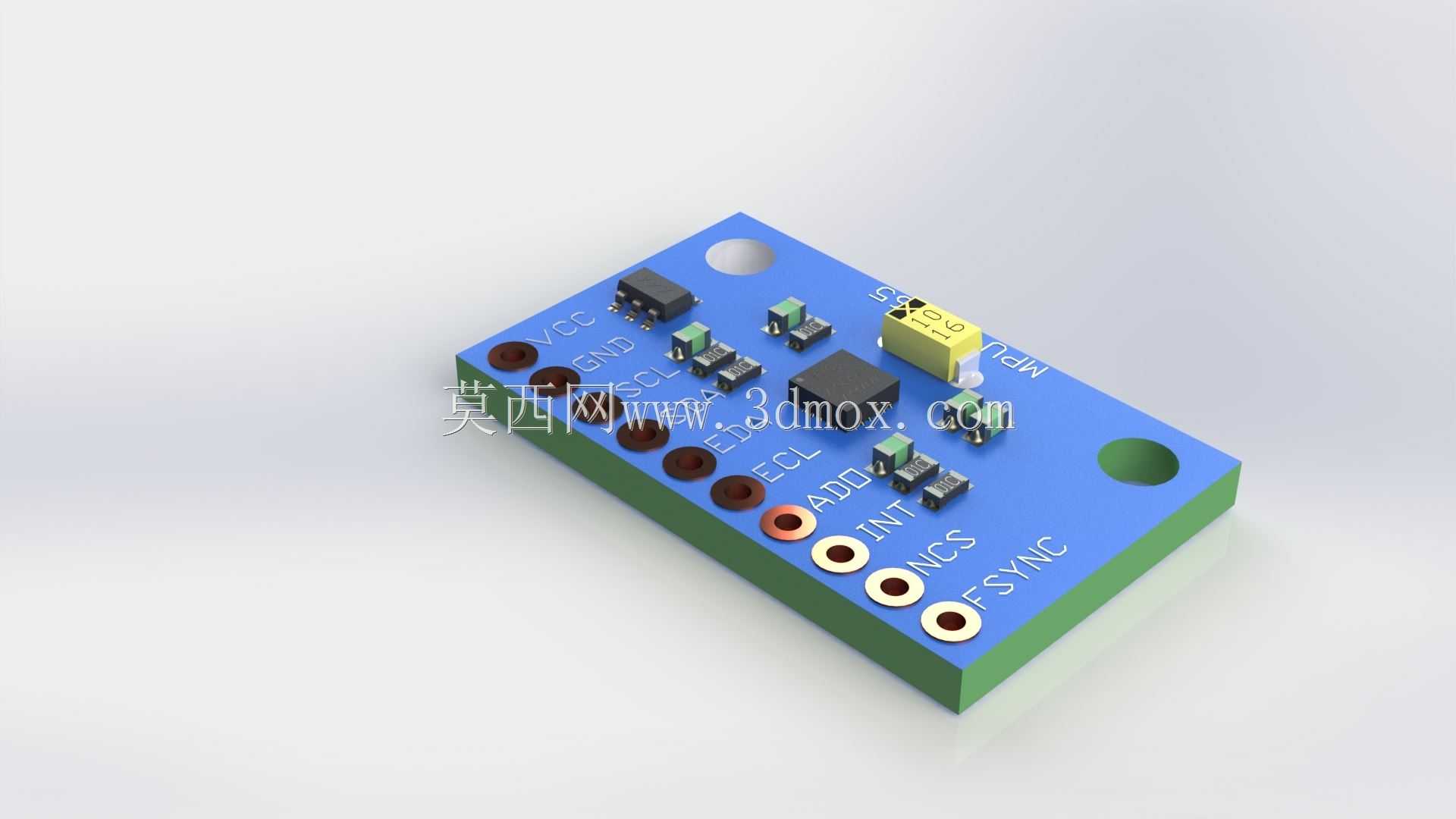

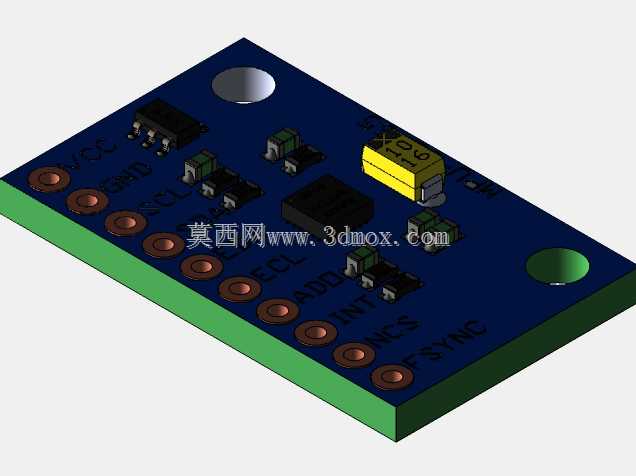

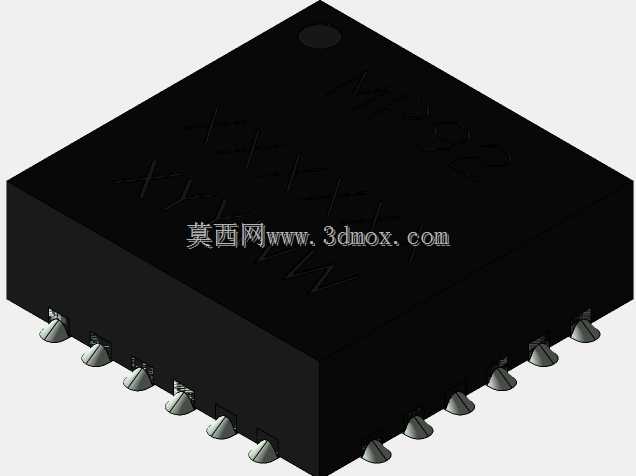

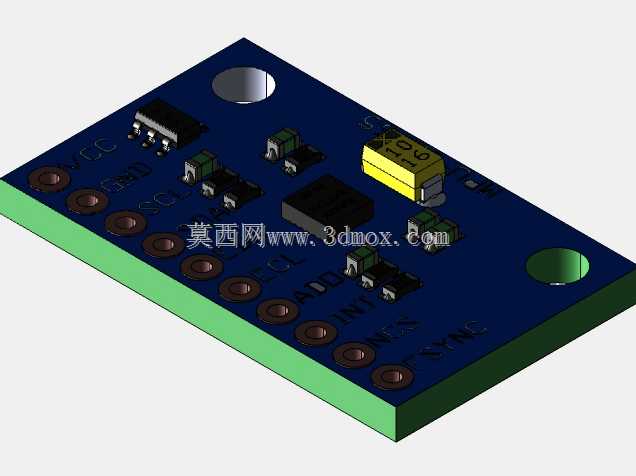

这款惯性测量模块主要面向小型无人机姿态解算、桌面级机器人运动反馈、四轴飞行器增稳控制这类需要多轴运动数据采集的场景，在小型航模、教学实验机器人、手持云台的原型开发阶段，能直接为控制板提供三轴加速度、三轴角速度、三轴磁力计的原始数据，省去开发者从芯片级搭建外围电路的繁琐步骤。模块整体采用矩形PCB布局，板边预留两个对称的安装通孔，安装孔位间距适配通用小型航模的机架安装孔距，安装时可直接通过M2螺丝固定在机架预留位，无需额外设计转接支架，板体整体厚度控制在较低范围，不会占用过多机架内部的堆叠空间，适合对安装空间有严格限制的小型设备使用。从功能设计上看，模块将MPU9265芯片的所有通讯引脚全部引出到板边的排针焊盘，排针采用标准2.54mm间距排布，既可以直接焊接排针插接到面包板做原型验证，也可以通过软排线直接连接到飞控或主控板的对应接口，板载的电平转换与滤波电容布局紧贴芯片引脚，尽可能缩短高频信号的走线长度，减少运动数据采集过程中的信号干扰，板上预留的地址选择焊盘可快速切换I2C通讯地址，方便多传感器挂载在同一总线时避免地址冲突。设计过程中充分考虑了Arduino生态的适配性，引脚定义完全匹配常用的Arduino扩展接口逻辑，开发者无需重新调整引脚映射即可直接调用通用的IMU驱动库完成数据读取，板上集成的LDO稳压电路可兼容3.3V与5V的主控供电输入，不用额外外接电平转换模块就能适配不同电压等级的主控板，降低原型开发的接线复杂度。板上的功能标识采用丝印直接标注在对应引脚旁，焊接与接线时可直接对照丝印确认引脚定义，避免接线错误导致的模块损坏，模块边缘的排针引脚顺序按照常用的通讯接口逻辑排布，VCC、GND引脚放在排针端部，减少电源与信号引脚相邻导致的短路风险，板载的状态指示预留位可根据需求焊接指示灯，直观反馈模块的供电与工作状态。在实际使用中，这类模块可直接固定在被控设备的重心位置，通过采集的运动数据融合解算出设备的实时姿态角，为飞控或运动控制器提供姿态反馈依据，相比直接使用裸芯片搭建电路，集成化的模块已经完成了外围电路的阻抗匹配与基础滤波设计，开发者可直接将其集成到自身的设备结构中，缩短产品开发的验证周期。
