便携行程记录GPS跟踪器外壳结构设计

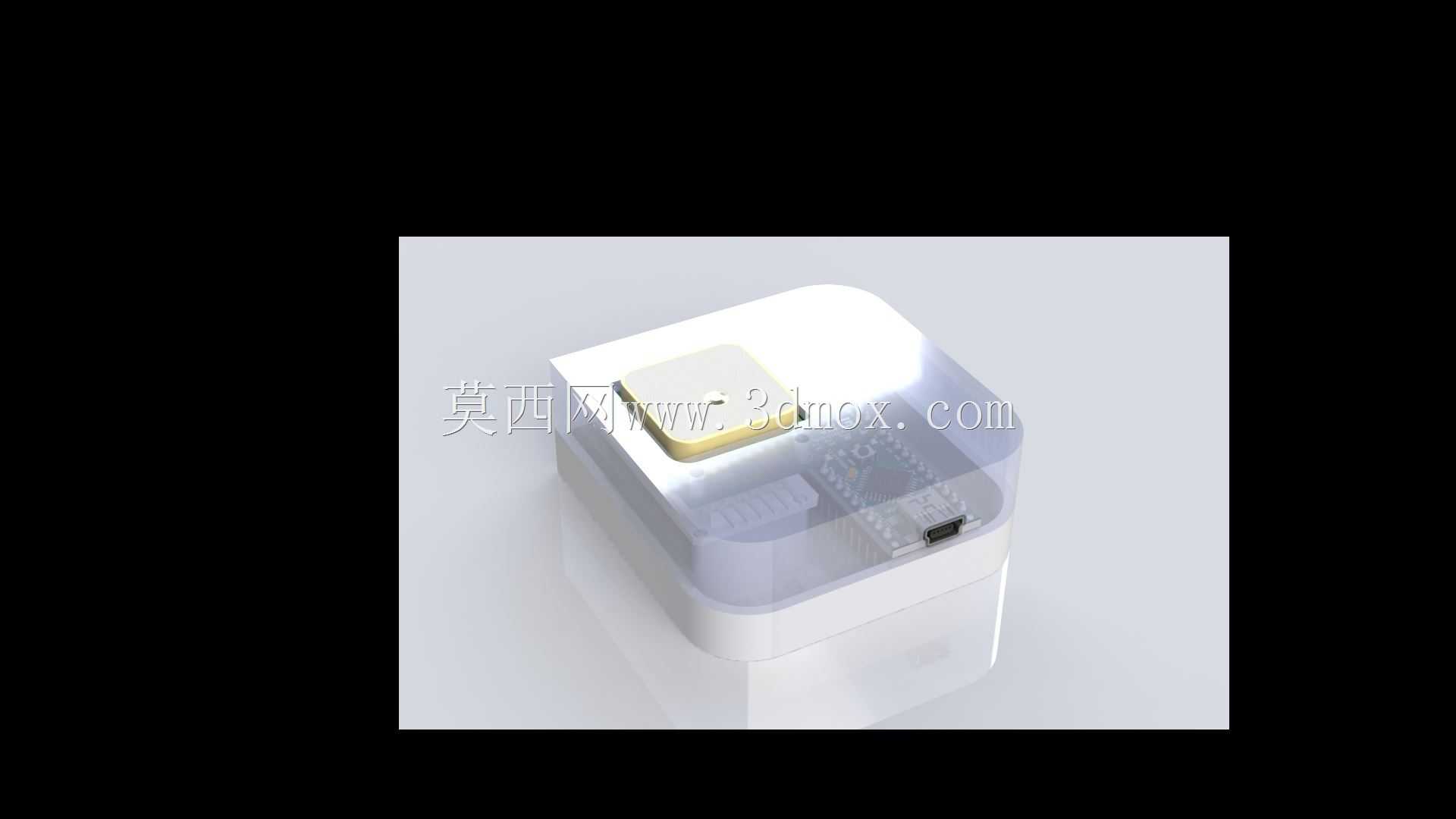

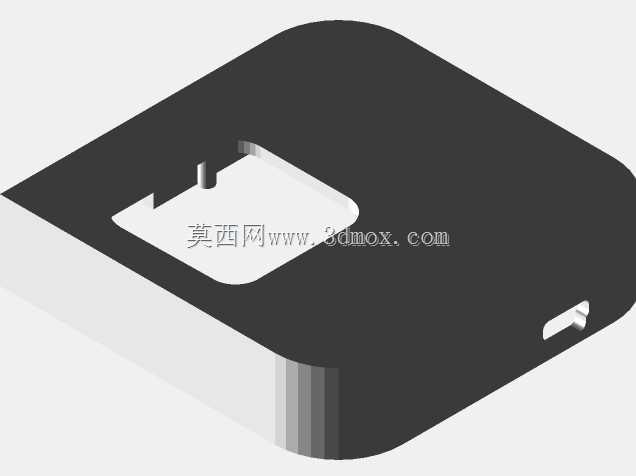

　　这款定位类电子设备的外壳结构，核心服务于个人出行轨迹记录、短途行程数据采集的使用场景，不管是户外徒步爱好者记录行进路线、通勤族对比不同出行路径的耗时效率，还是小型外勤作业的行程留痕，都能通过内置的定位模块完成数据采集，外壳作为核心承载部件，需要同时兼顾内部元件防护、信号穿透、日常便携使用的多重需求。从结构设计逻辑来看，外壳采用上下扣合的分体式结构，上盖做了半透明视窗区域，既可以直观观察内部模块的工作指示灯状态，也不会完全遮挡内部走线与元件布局，方便后期调试与检修；下半部分为实体承载基座，预留了Micro USB接口的开孔位置，直接对应内部主控板的充电与数据传输接口，开孔边缘做了0.3mm的倒角处理，

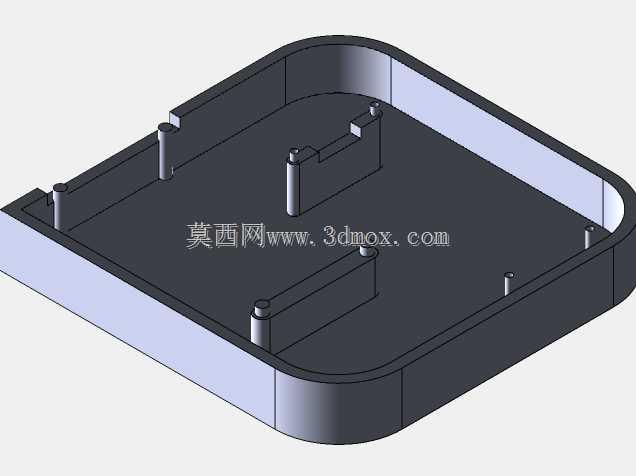

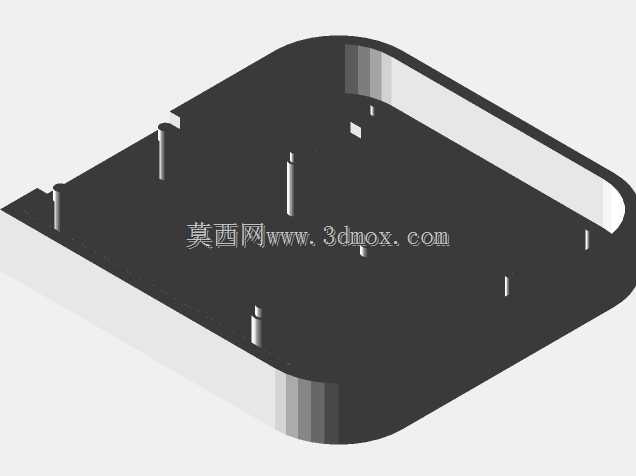

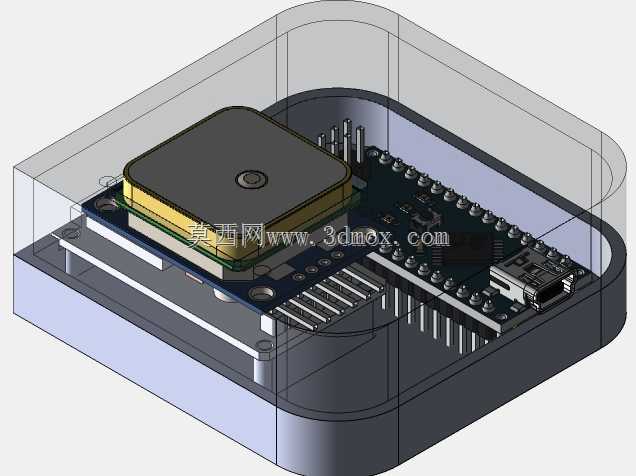

　　避免插拔数据线时刮伤线材外层绝缘皮，同时也能减少日常使用中接口位置的积灰概率。内部的安装筋位完全适配Arduino nano主控板与GPS接收模块的安装尺寸，每个元件对应的固定柱都做了自攻螺丝柱的设计，柱高根据元件厚度做了差异化设置，GPS模块的安装位置特意靠近上盖半透明区域的上方，减少外壳实体部分对卫星信号的遮挡，主控板位置则靠下设置，预留出充电管理电路的散热空间，避免长时间充电时局部热量堆积影响元件寿命。外形上采用圆角立方体的造型，整体轮廓没有尖锐棱角，单手握持时贴合掌心弧度，整体尺寸控制在40mm40mm35mm的范围内，不管是放在上衣口袋、背包侧袋还是固定在自行车把手上，都不会占用过多空间，外壳壁厚统一设置为1.8mm，

　　既保证了日常跌落时的结构强度，不会因为轻微磕碰出现开裂，也不会因为壁厚过厚导致整体重量超标，裸壳重量控制在15g以内，加上内部元件总重量不超过30g，长时间随身携带不会有明显的异物感。考虑到户外使用的场景，上下壳的扣合位置做了一圈0.5mm的止口结构，扣合后缝隙控制在0.1mm以内，能够阻挡日常使用中的泼溅水与浮尘进入内部，不需要额外加装密封胶圈就能满足日常非极端环境的防护需求，顶部的金属按键区域做了下沉式设计，按键帽高出外壳表面0.8mm，既方便盲操作按压，也能避免放在口袋里被其他物品挤压出现误触。在安装边界的考量上，外壳背部预留了两个1mm厚度的挂耳孔位，可以搭配挂绳随身携带，也可以通过尼龙扎带穿过孔位将设备固定在头盔、车架、

　　背包肩带等位置，不需要额外设计专用的固定支架，拓展了不同场景下的安装适配性；内部的走线槽深度设置为1.2mm，刚好容纳模块之间的连接排线，不会因为排线挤压导致上下壳扣合时出现缝隙，也能避免排线在壳体内晃动出现磨损短路的问题。从结构合理性来看，整个外壳的分模线设置在上下壳的衔接位置，没有倒扣结构，采用常规注塑工艺就能完成生产，不需要复杂的抽芯结构，能够有效降低量产时的模具成本，外壳表面做了细晒纹处理，日常使用中不容易残留指纹与划痕，半透明上盖采用半透PC材质，下半部分基座采用ABS材质，两种材质的收缩率差异控制在0.2%以内，扣合后不会出现错位或者松紧度不一致的问题。针对定位模块的信号需求，上盖半透区域没有添加金属涂层或者导电材质，保证卫星信号能够无遮挡穿透，信号衰减控制在可接受范围内，不会因为外壳遮挡导致定位漂移或者搜星速度变慢；接口位置的开孔尺寸比USB接头的外形尺寸大0.2mm，公差范围控制在±0.05mm，既不会因为开孔过小导致数据线无法插入，也不会因为开孔过大出现晃动松脱的问题。
