UbloxNeo-6M高精度GPS定位模块结构设计

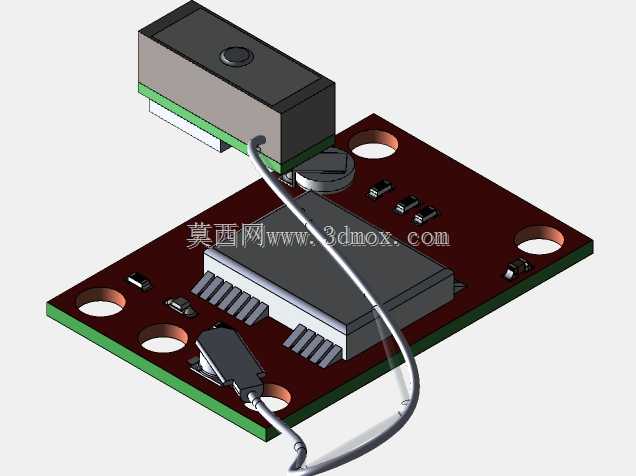

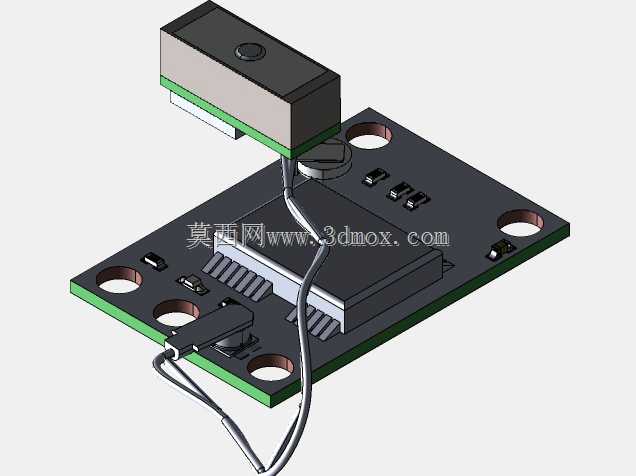

在户外测绘、车载导航、无人机飞控、智能农机作业、机器人自主定位等诸多需要精准位置信息的应用场景中，卫星定位接收模块是核心感知部件，承担着捕获卫星信号、解算空间位置坐标、输出定位数据的关键作用，其结构设计的合理性直接影响整机装配效率、信号接收稳定性与长期运行可靠性。这款Ublox Neo-6M型定位模块的结构设计，完全围绕实际装机使用需求展开，还原了量产模块的真实装配状态，能够为各类需要集成卫星定位功能的设备开发提供精准的结构参考。从实际用途来看，该模块可适配各类需要单点定位、轨迹记录、位置触发功能的智能设备，小到手持定位终端、宠物追踪器，大到自动驾驶作业车辆、无人巡检设备，都能通过集成该模块获取稳定的卫星定位数据，其结构设计充分考虑了不同装机场景的适配性，不管是嵌入式安装在设备壳体内部，还是通过排针外接扩展，都预留了足够的操作空间。在功能特性的结构匹配上，设计时充分考虑了模块的信号接收需求，陶瓷天线部分的结构避让做了专门优化，避免周边金属结构遮挡卫星信号接收路径，同时核心处理芯片区域预留了散热间隙，保证模块长时间连续工作时不会因为积热出现定位漂移、数据断连的问题；模块板载的备用电池座结构也做了精准还原，能够支持掉星后快速重捕，缩短冷启动定位时间，这一细节结构的还原能够帮助结构工程师在整机设计时提前预留电池安装空间，避免后期改模。从设计思路来看，整个模型严格遵循实物的装配逻辑，将PCB基板、核心定位芯片、陶瓷天线、IPEX天线连接线、备用纽扣电池、贴片电子元件、连接排针等部件按照实际生产的装配层级逐一构建，各部件之间的配合间隙完全符合量产加工的公差要求，既不会出现结构干涉导致无法装配的问题，也不会因为间隙过大造成部件松动、接触不良。在外形尺寸与安装边界上，模型精准还原了模块的实际外轮廓尺寸，PCB板四个角的安装定位孔位置、孔径大小完全匹配实物，工程师在做整机结构设计时，可以直接调用该模型完成安装位的布局，提前核对周边器件的高度差，避免出现安装后天线被遮挡、接口被其他部件顶住无法接线的问题；天线连接线的走线形态也按照实际使用的弯折半径做了还原，能够帮助设计人员提前规划内部走线空间，避免线材被壳体或其他结构件挤压造成信号传输故障。整个模型的装配尺寸完全对标量产实物，不管是做方案阶段的结构堆叠验证，还是做教学演示的结构拆解展示，都能提供精准的结构参考，帮助设计人员减少反复打样核对的工作量，缩短产品开发周期。
