1932款GAZ复古载货运输车辆结构设计

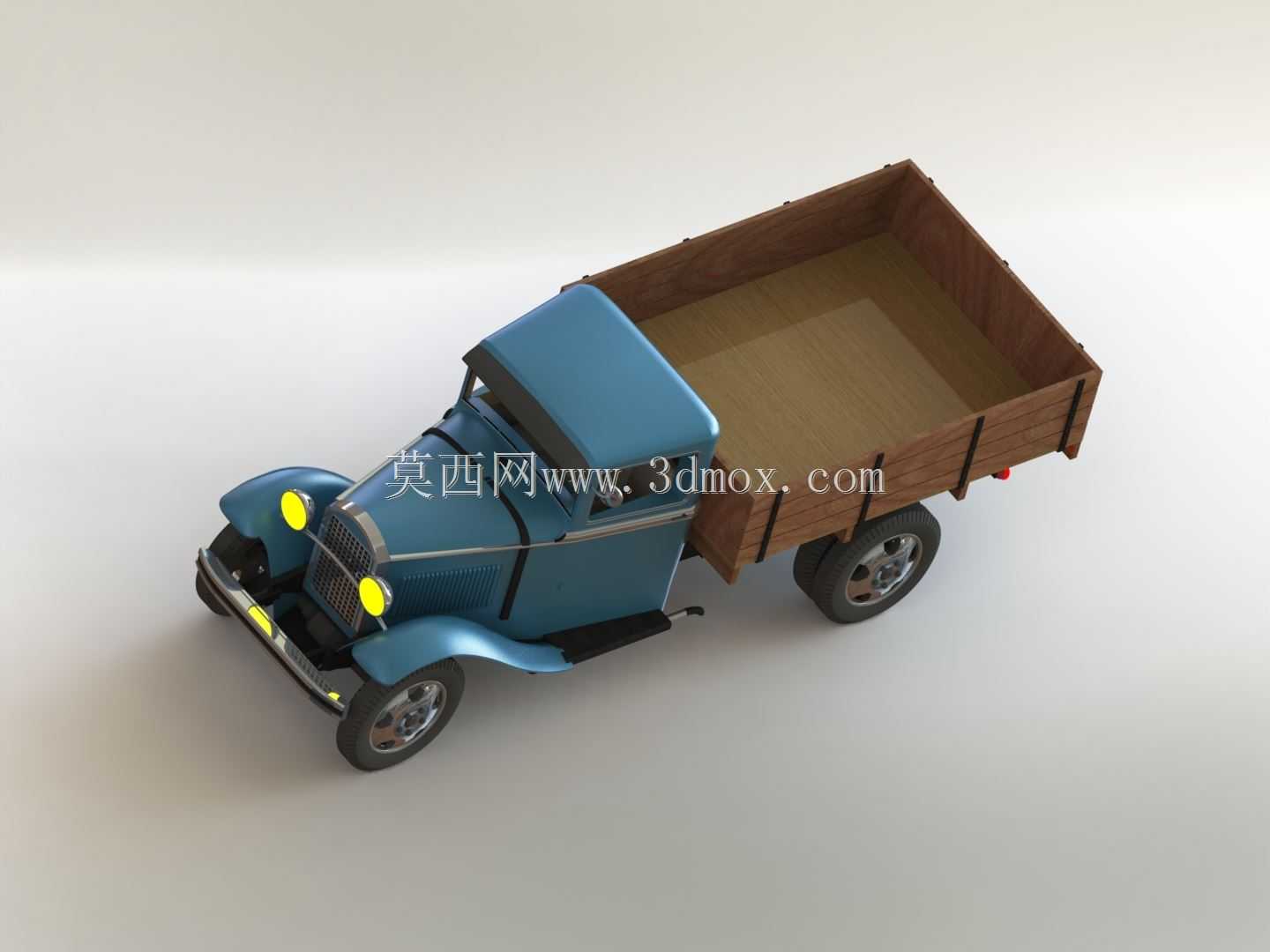

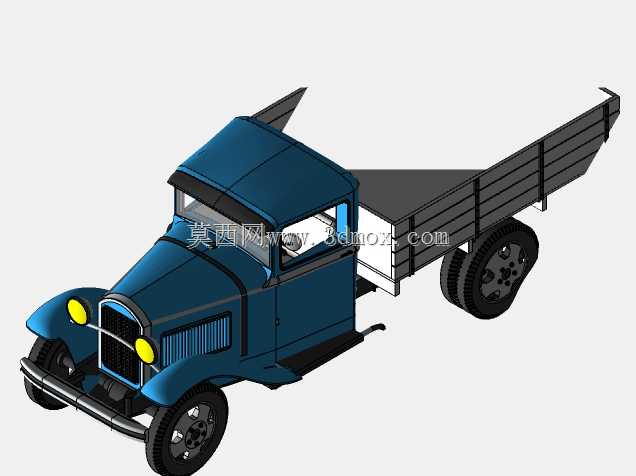

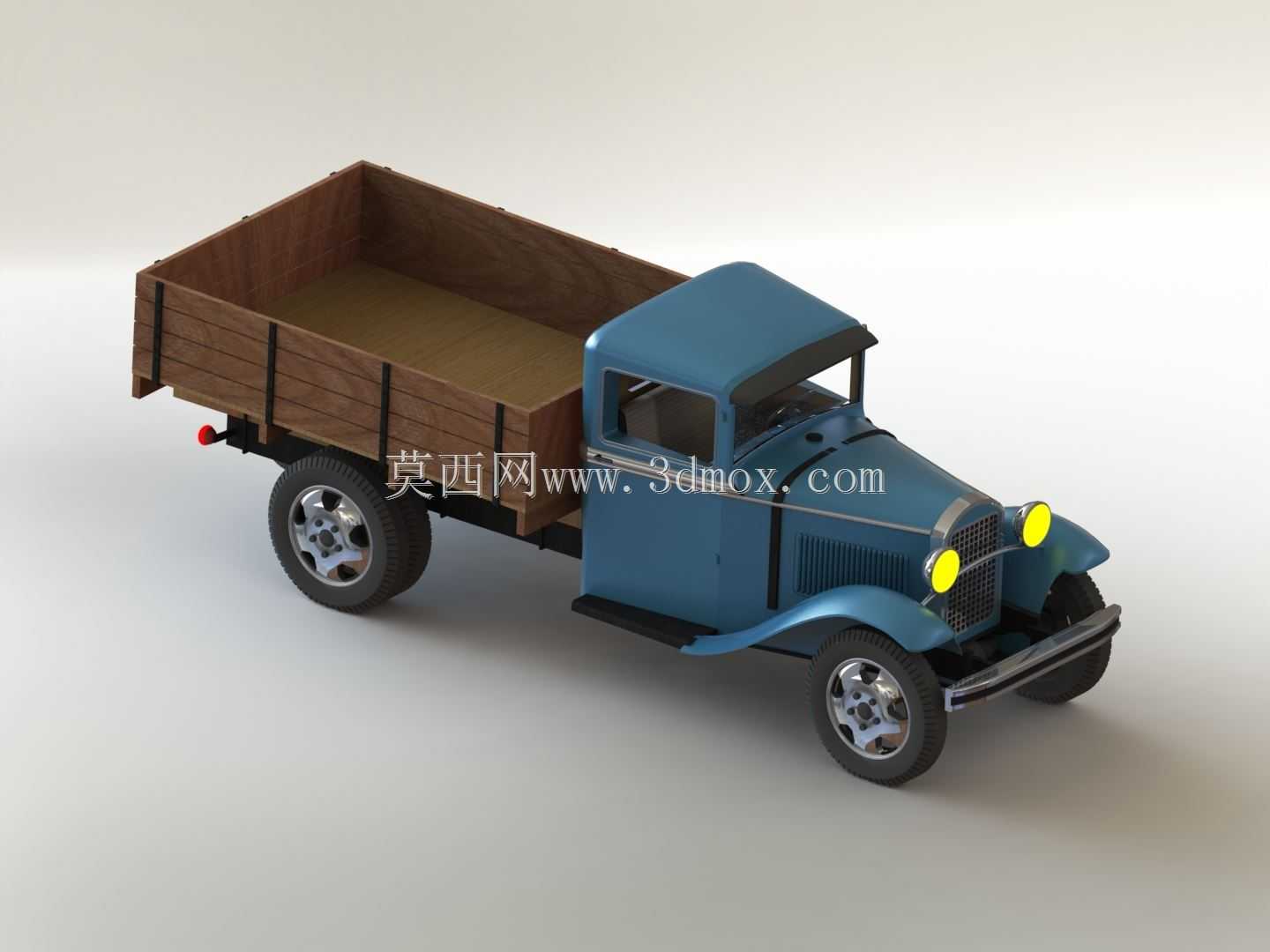

　　这款复古载货车辆的三维结构设计，完整还原了上世纪早期轻型货运载具的全部机械特征，在结构建模阶段优先考虑了复古载具的实际使用场景——这类车辆在当时主要承担城乡间的零散货物转运、农场农资运输、短途生产生活物资配送任务，行驶路况多为非铺装的泥土路面，因此底盘结构的抗扭性能、非铺装路面通过性是设计阶段的核心考量。从整体结构来看，整车采用前置后驱的动力布局，发动机舱独立设置于车头位置，驾驶室与发动机舱采用半整合式设计，既压缩了整车的纵向长度，也方便日常对动力总成的检修维护，不需要举升驾驶室即可完成常规的油路、电路检查与易损件更换。车头部分的独立翼子板采用圆弧过渡造型，区别于后期载货车辆的直角冲压结构，这种设计在当时的冲压工艺条件下更易成型，

　　同时能在车辆发生轻微剐蹭时减少对行人的伤害，也能阻挡车轮带起的泥水飞溅到驾驶室侧面。前照明系统采用独立外凸的圆形灯组，通过金属支架直接固定在车架前端，这种安装方式的优势在于灯组的照射角度可根据实际载重情况手动调整，当货厢满载导致车头抬升时，可向下调整灯组角度保证近光照明范围覆盖车头前方3-5米的路面，避免夜间非铺装路面行驶时出现视野盲区。货厢部分采用木质栏板结构，栏板通过金属铰链与货厢底板框架连接，侧方与后方栏板均可单独向下翻开，方便从不同方向装卸货物，货厢底板的框架直接与底盘纵梁通过U型螺栓刚性连接，没有采用后期的缓冲胶垫结构，这是因为当时的车辆行驶速度普遍较低，刚性连接的结构强度更高，能承受更集中的载荷冲击，适合运输散装建材、

　　农产品这类密度不均的货物。驾驶室采用单排双座布局，挡风玻璃为分体式平面玻璃，在当时的玻璃加工工艺下，小尺寸平面玻璃的成品率更高，发生破损时更换成本也更低，车门采用简单的铰链式结构，没有集成复杂的升降窗机构，侧窗可手动水平推拉开启，兼顾通风需求与结构可靠性。底盘部分采用非承载式车身结构，梯形车架由两根冲压成型的纵梁与多根横梁铆接组成，这种铆接结构在当时的维修条件下，出现局部变形时可通过更换单个铆接件快速修复，不需要整体切割焊接车架，适配当时基层维修站点的加工能力。悬挂系统采用前后钢板弹簧结构，前桥为整体式转向桥，钢板弹簧直接固定在转向桥与车架之间，没有加装减震筒，依靠钢板弹簧自身的形变吸收路面颠簸，这种结构的承载能力强，结构简单可靠，

　　几乎不需要复杂的日常维护，只要定期检查钢板弹簧的销子润滑情况即可保证正常工作。转向系统采用循环球式转向结构，转向柱直接从驾驶室前方连接转向机，没有助力结构，转向传动比设置偏大，虽然打方向需要的力度更大，但在非铺装路面行驶时能减少路面冲击反向传递到方向盘，降低驾驶员的操作强度。车轮采用钢制辐条轮毂，搭配大尺寸的橡胶轮胎，轮胎的扁平比偏大，较低的胎压能进一步过滤非铺装路面的颠簸，同时大直径车轮的通过性更好，能轻松跨过路面上的浅坑与凸起，不会出现托底情况。在建模过程中，所有部件的装配边界都严格按照实际车辆的装配逻辑设置，比如发动机舱盖的开启角度、货厢栏板的翻转角度、方向盘的转动行程、车轮的转向角度都做了对应的限位设置，可直接用于复古车辆的结构展示、动画制作或者等比例模型的3D打印生产，也能作为早期载货车辆结构研究的参考素材，帮助从业者理解早期商用车的设计逻辑与工程取舍——在当时的工业加工能力下，所有结构设计都优先服务于可靠性与易维修性，不会为了外观流线型或者乘坐舒适性牺牲核心的货运功能，这种务实的设计思路对于当下专用作业车辆的结构设计也有一定的参考价值，尤其是在一些作业环境恶劣、维修条件有限的场景下，简化结构、提升易维护性依然是结构设计需要优先考虑的方向。
