卡特彼勒793D矿用自卸车结构设计

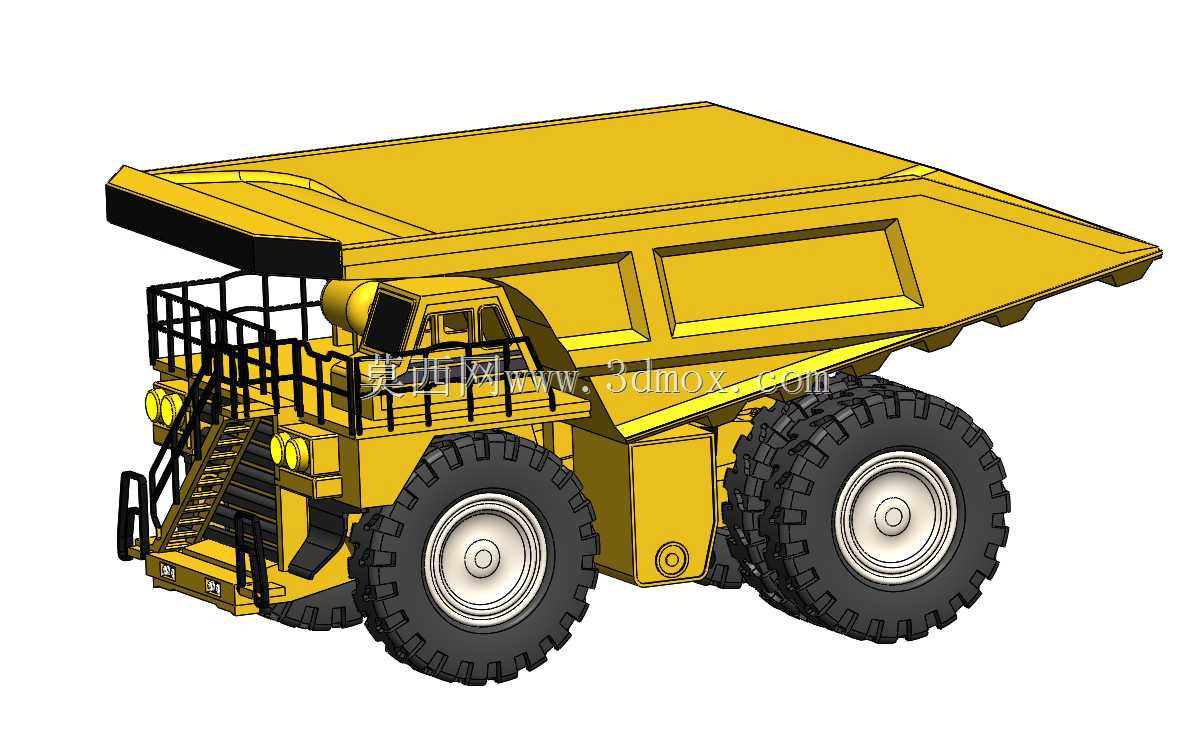

　　在露天矿山开采、大型水利工程土石方转运、露天煤矿剥离作业这类场景里，非公路矿用自卸车始终是承担重载物料转运的核心装备，卡特彼勒793D作为经典的大吨位矿用自卸车型，其结构设计直接决定了整机在极端工况下的可靠性与作业效率。从三维建模的结构还原来看，这款车型的设计完全围绕重载、非铺装路面、连续高强度作业的核心需求展开，没有多余的装饰性结构，每一处结构设计都对应明确的工况载荷要求。

　　先从行走与承载结构说起，该车型采用大直径深花纹越野轮胎，单胎承载能力匹配百吨级以上的载荷需求，轮胎花纹的深度与排布角度专门针对碎石路面、松软土路的抓地力需求设计，避免重载爬坡、湿滑路面作业时出现打滑。前后桥均采用重载型刚性桥结构，配合大行程的油气悬架系统，能够吸收非铺装路面行驶时的剧烈冲击，避免车架与货厢承受额外的交变冲击载荷，悬架的安装支座直接与车架纵梁采用一体化焊接结构，安装边界经过载荷扩散处理，避免局部应力集中导致的焊缝开裂问题。

　　前部驾驶室周边的防护结构设计极具针对性，车头前部设置了多层级的防撞护栏与爬梯结构，护栏采用厚壁矩形钢管焊接而成，能够抵御作业现场飞石、小型设备剐蹭对驾驶室及前部动力系统的损伤，爬梯的踏步间距与扶手高度完全符合矿用设备的人机工程要求，方便操作人员上下车辆进行日常点检维护。前部照明系统采用多组重载型车灯，分别布置在车头下部与护栏位置，照明范围覆盖车辆前方近距离作业区域与远距离行驶路线，适配矿山作业无固定照明的夜间作业需求。

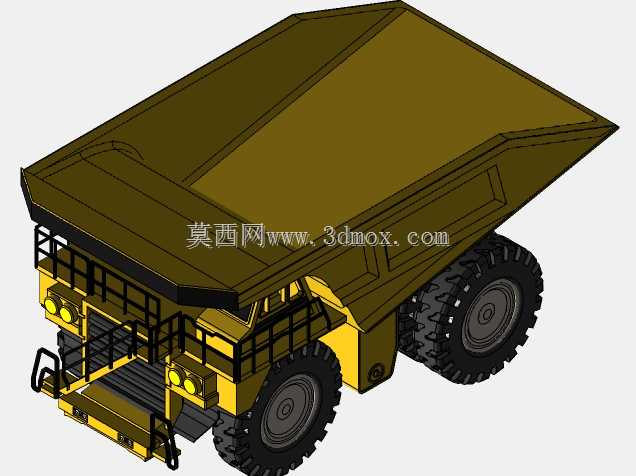

　　货厢作为核心承载部件，其结构设计采用了变截面的耐磨钢板焊接结构，厢体底部采用加厚的高强度耐磨钢板，抵御大块矿石装载时的冲击与长期卸料过程中的磨损，厢体侧壁采用斜向加强筋结构，在降低整体自重的同时提升厢体的抗变形能力，货厢的举升支座布置在厢体前部与中部位置，匹配双级举升液压缸的安装点位，举升角度设计满足大块粘性物料的卸料需求，避免物料粘附在厢体内壁残留。货厢的外形采用前低后高的楔形设计，行驶过程中能够降低风阻，同时装载时物料能够自然向厢体中部堆积，避免偏载导致的车架受力不均。

　　车架作为整机的承载基体，采用双纵梁配合多道横梁的箱型焊接结构，纵梁采用变厚度的高强度钢板焊接成型，在动力总成安装、货厢支座、悬架安装这些高载荷区域，纵梁厚度做了局部加强，横梁采用箱型截面结构，将左右纵梁连接为整体，提升车架的抗扭转能力，适配非公路路面左右轮高度差较大的工况，避免车架出现扭转变形。动力系统布置在车头前部的机舱区域，机舱周边设置了可拆卸的检修护板，方便日常对动力总成、液压系统、散热系统进行维护检修，散热系统的进风面积做了针对性加大，适配矿山作业高粉尘、高环境温度下的散热需求，避免长时间重载作业出现动力系统过热。

　　从安装边界的尺寸匹配来看，该车型的整体宽度、高度、轴距参数完全匹配露天矿山的作业道路宽度、卸载点的高度限制，转向系统采用大转角的液压助力转向结构，转弯半径适配矿山作业面的狭窄场地转向需求，不需要额外的拓宽作业场地即可完成掉头、对位卸料操作。制动系统采用多回路的湿式制动结构，制动盘完全封闭在桥壳内部，避免粉尘、泥水进入制动结构影响制动效果，能够满足长距离下坡重载工况下的制动需求，避免制动过热导致的制动失效。

　　在建模过程中可以发现，这款车型的所有结构连接点位都做了载荷扩散设计，比如货厢与车架的连接支座、悬架与车架的连接位置，都采用了多层贴板焊接的结构，将集中载荷分散到更大面积的车架结构上，避免局部应力超过材料的屈服极限。所有的外露管路都布置在车架内侧的防护区域，采用管夹固定在车架纵梁上，避免行驶过程中管路被飞石击打、与周边结构产生摩擦磨损，提升液压系统、制动系统的管路可靠性。

　　这类大吨位矿用自卸车的设计核心，从来不是追求行驶速度与外观精致度，而是在极端恶劣的作业环境下，保证设备的高出勤率与低故障时间，每一处结构的取舍都围绕重载、耐造、易维护的核心需求展开，比如外露的连接螺栓都采用大尺寸的防松结构，方便现场维修人员使用普通工具即可进行拆装维护，不需要特殊的专用工具，减少设备故障停机时间。前部的保险杠采用厚重的钢结构件，不仅能够起到碰撞防护作用，还可以作为前部检修的作业平台，方便检修人员站在保险杠位置对前部机舱内的部件进行操作。
