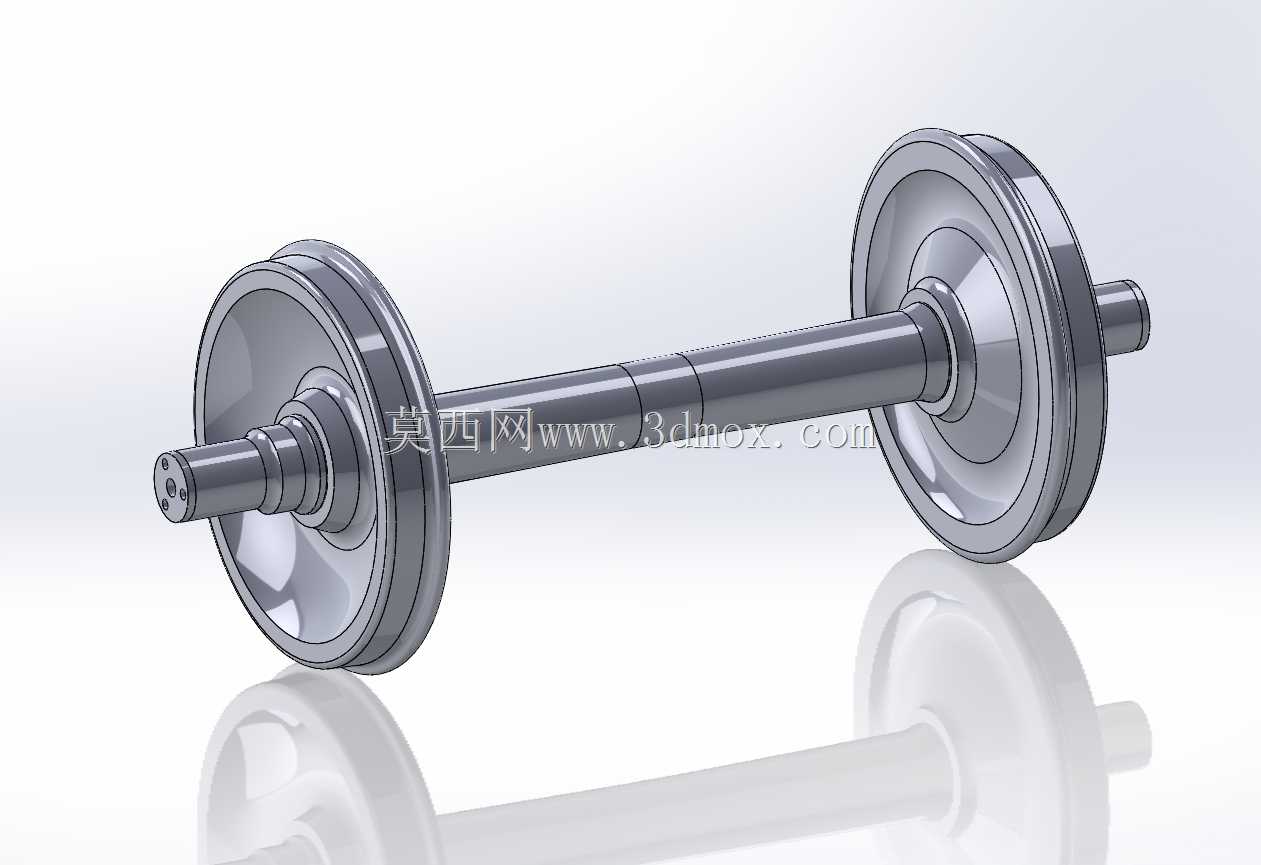

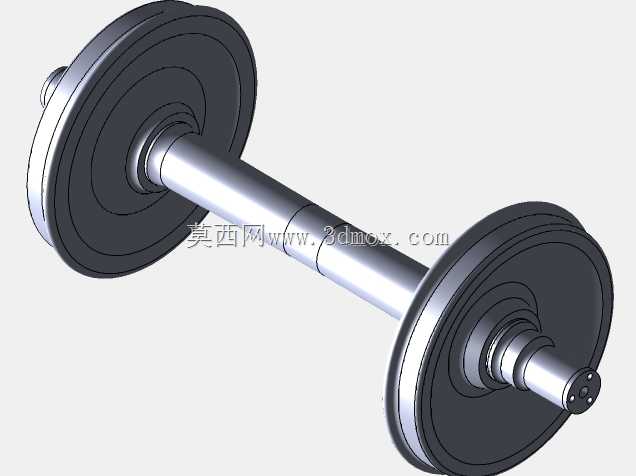

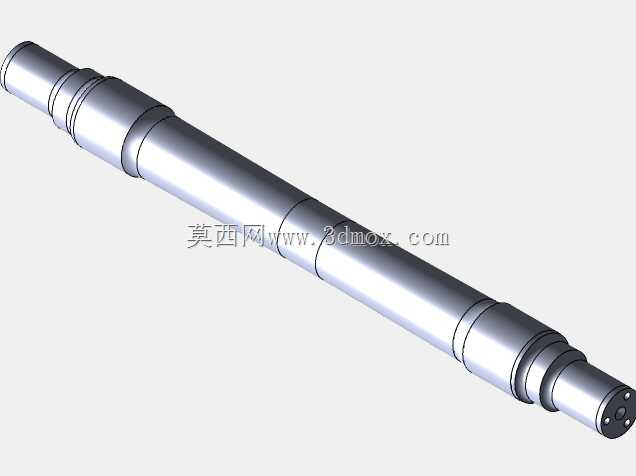

铁路走行部的轮对组件是直接承载整车重量、传递牵引与制动力、引导车辆沿轨道行进的核心受力部件,这套轮轴结构的设计完全适配窄轨铁路运输场景,常见于工矿企业内部通勤列车、短途市域轨道车辆、小型货运编组车厢的走行系统装配。从结构受力逻辑来看,轮对的两个车轮采用过盈压装工艺固定在车轴对应轴颈位置,压装过程中需严格控制过盈量与压装速度,避免轮座位置产生微观裂纹或装配应力集中,车轴的轴身采用变径阶梯结构设计,不同轴段分别对应车轮安装位、轴箱轴承装配位、轴端锁紧结构位,各轴段之间设置圆滑过渡圆角,有效降低交变载荷作用下的应力集中系数,满足长期循环载荷下的疲劳强度要求。车轮的踏面采用适配轨道廓形的锥面设计,轮缘高度与厚度符合窄轨线路的限界要求,

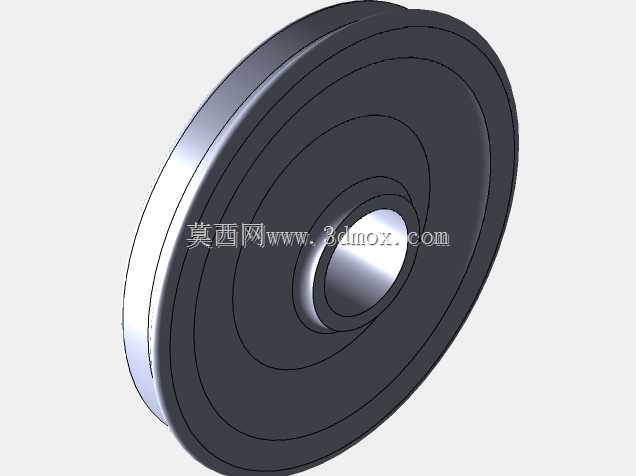

车辆通过曲线段时,锥面踏面可自动形成内外轮的滚动直径差,减少轮轨之间的滑动摩擦,降低曲线通过时的轮轨磨耗,同时轮缘可在车辆出现横向偏移时贴靠钢轨内侧,起到防脱轨的限位作用。车轴的轴端设置有标准的中心孔与螺栓安装孔位,中心孔用于加工过程中的装夹定位与后续检修时的测量基准,轴端螺栓孔可用于安装轴端压板、接地装置或者速度传感器安装座,适配不同车型的加装需求。从安装边界来看,两个车轮的内侧距严格匹配对应轨距的装配公差要求,轴颈的直径与长度尺寸适配常用的铁路车辆轴箱轴承规格,装配时轴颈与轴承内圈采用过盈配合,轴承外圈与轴箱采用间隙配合,保证车辆运行过程中轴承可灵活转动同时承受径向与轴向载荷。轮对的整体动平衡精度需满足轨道车辆运行速度要求,
装配完成后需在动平衡机上进行校正,在轮辋内侧指定位置添加平衡配重,避免高速运行时产生异常振动,影响轴箱轴承与轨道的使用寿命。在实际线路运行过程中,轮对直接承受来自轨道的垂向冲击、横向蛇行运动的交变载荷、牵引制动时的扭矩作用,因此设计时对车轴的材质选用、热处理工艺、加工表面粗糙度都有明确要求,轮座与轴颈位置需进行滚压强化处理,提升表面疲劳强度,车轮踏面需进行淬火处理,保证表面硬度满足磨耗要求,同时芯部保持足够韧性避免冲击断裂。这套轮轴结构的三维建模过程中,对各装配面的公差配合、圆角过渡、退刀槽结构都做了精准还原,可直接用于走行部的装配干涉检查、有限元受力分析、虚拟样机动力学仿真,
也可作为新入职结构设计人员了解铁路走行部核心部件结构的教学参考模型,建模时对车轮的辐板形状、车轴的轴肩尺寸都按照实际加工工艺做了细节处理,没有出现工艺无法实现的尖角或者薄壁结构,完全符合实际生产加工的结构合理性要求。
