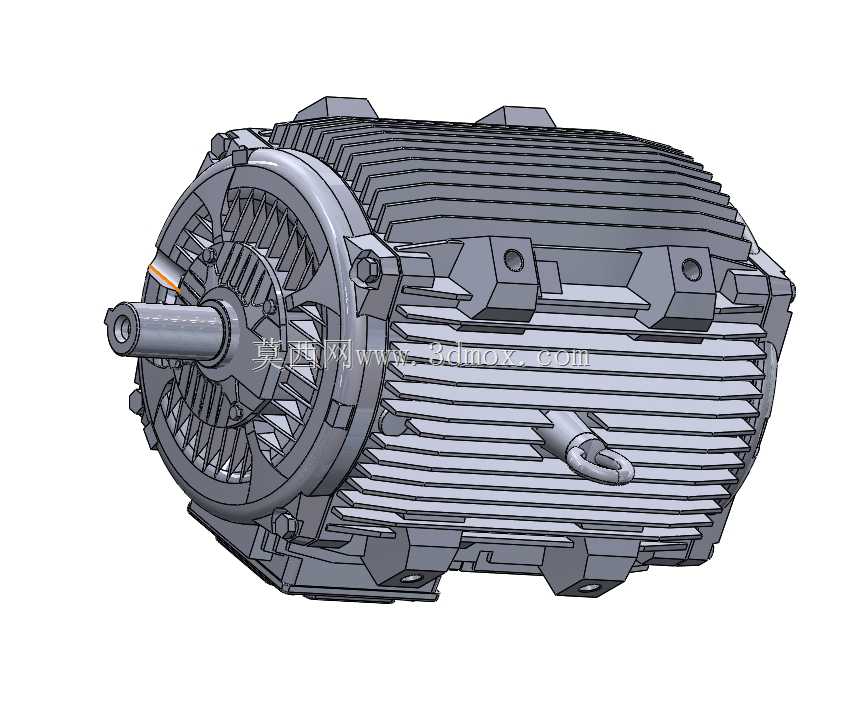

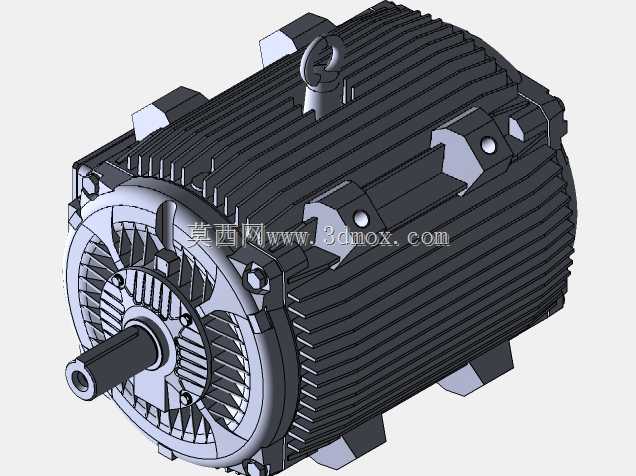

WEG工业三相异步电动机结构三维建模

　　本次呈现的WEG系列工业电机三维结构，完整还原了铸铁机座三相异步电机的全细节构造，建模过程中完全参照工业现场实际装机的同功率段电机实物测绘参数搭建，可直接用于设备布局干涉校验、传动系统匹配仿真、运维拆装培训课件开发等场景。从实际工业应用来看，这类电机广泛覆盖通用机械传动场景，包括输送线辊筒驱动、风机水泵配套、机床主轴辅传、矿山破碎设备动力输入、农业加工设备驱动等工况，不同安装方式的机座脚位、轴伸尺寸均符合IEC标准统一规范，能直接适配绝大多数通用工业设备的安装接口，无需额外做安装位的定制修改。

　　从结构设计逻辑来看，机座部分采用轴向平行散热筋结构，筋条高度、间距均经过热仿真校核，能在电机额定负载运行时，通过表面自然对流将绕组产生的热量快速散出，避免绕组温升过高导致绝缘老化加速；机座顶部的吊环结构采用螺纹旋合式设计，建模时还原了吊环的可转动角度限位，对应现场吊装时的钢丝绳挂接角度要求，避免吊装过程中吊环受侧向力发生断裂风险；两端端盖的止口配合尺寸严格按照H7/js6公差带建模，还原了实际装配时的过盈定位逻辑，端盖上的固定螺栓孔位完全对齐机座端面上的螺纹孔位置，可直接用于生成装配爆炸图指导现场拆装作业。

　　轴伸部分采用标准圆柱形轴伸，带键槽结构，建模时还原了键槽的对称度公差要求、轴端的中心孔结构，轴伸与端盖之间的轴承室位置、油封安装槽位都做了1:1还原，对应实际运维中更换轴承、更换骨架油封的拆装演示需求；风罩部分采用钢板冲压成型的网格结构，既保证足够的通风通流面积，又能防止外部异物进入风叶区域打坏风叶，风叶本身的倾斜角度、叶片数量都和实物一致，仿真时可直接赋予转动参数模拟电机运行时的冷却风路走向。

　　安装边界方面，该模型的底脚安装孔距、轴伸中心高、轴伸直径、键槽宽度均对应标准132S机座号参数，安装孔为长圆孔设计，允许现场安装时做小范围的位置调整，适配不同设备机架的安装孔位偏差；接线盒位置设置在机座侧面，建模时还原了接线盒的内部接线端子排布、接地螺栓位置，可用于指导现场接线作业的工艺培训；整机的外形轮廓无突出的尖锐结构，所有边角都做了符合工业安全要求的圆角处理，避免现场运维人员磕碰受伤。

　　建模过程中对所有配合面的装配关系都做了约束处理，包括转子与定子的同轴度约束、端盖与机座的止口配合约束、轴承内圈与轴的过盈配合约束、轴承外圈与端盖轴承室的配合约束，导入装配环境后可直接做转动仿真，模拟电机轴的转动状态，也可直接截取不同视角的视图用于设备说明书配图、产品宣传素材制作。对于做设备整体布局的工程师来说，该模型可直接导入生产线三维布局文件中，校验电机与周边设备的安全距离、传动带/联轴器的安装空间，避免现场安装时出现空间干涉问题；对于做电机运维培训的场景，可通过模型的分层隐藏功能，逐层展示定子绕组、转子铁芯、轴承、风叶等内部结构，比二维图纸更直观地讲解电机的构造原理和拆装步骤。
