菲亚特三轴重型牵引载货卡车结构设计

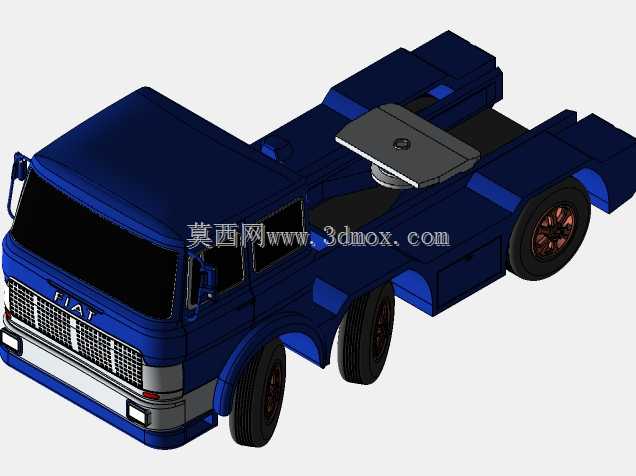

　　这款三轴牵引卡车的三维结构设计，首先围绕干线公路货运、中短途工程物料转运的核心场景展开，在结构布局阶段就充分考虑了重载工况下的载荷分布逻辑。整车采用6x2驱动形式的底盘布局，前桥为转向桥，中后桥承担驱动与主要承载功能，鞍座安装位置经过反复校核，匹配挂接后的轴荷分配比例，避免重载状态下转向桥载荷不足导致的操控稳定性下降，或是驱动桥过载引发的轮胎、传动件早期损耗。

　　从实际用途出发，该车型定位为通用型牵引车头，可适配栏板半挂、厢式半挂、低平板半挂等多种上装挂具，既能够承担普货干线运输任务，也可通过更换适配鞍座高度，对接工程类自卸半挂完成工地物料转运，适用场景覆盖城际物流、厂区短倒、工程配套运输等多个领域。设计过程中优先保证了车架的扭转刚度，主纵梁采用变截面槽钢结构，在鞍座安装区域额外增设了加强衬板，抵消挂接起步、紧急制动时产生的纵向冲击载荷，横梁采用铆接加螺栓复合连接的形式，兼顾装配便利性与重载下的结构可靠性。

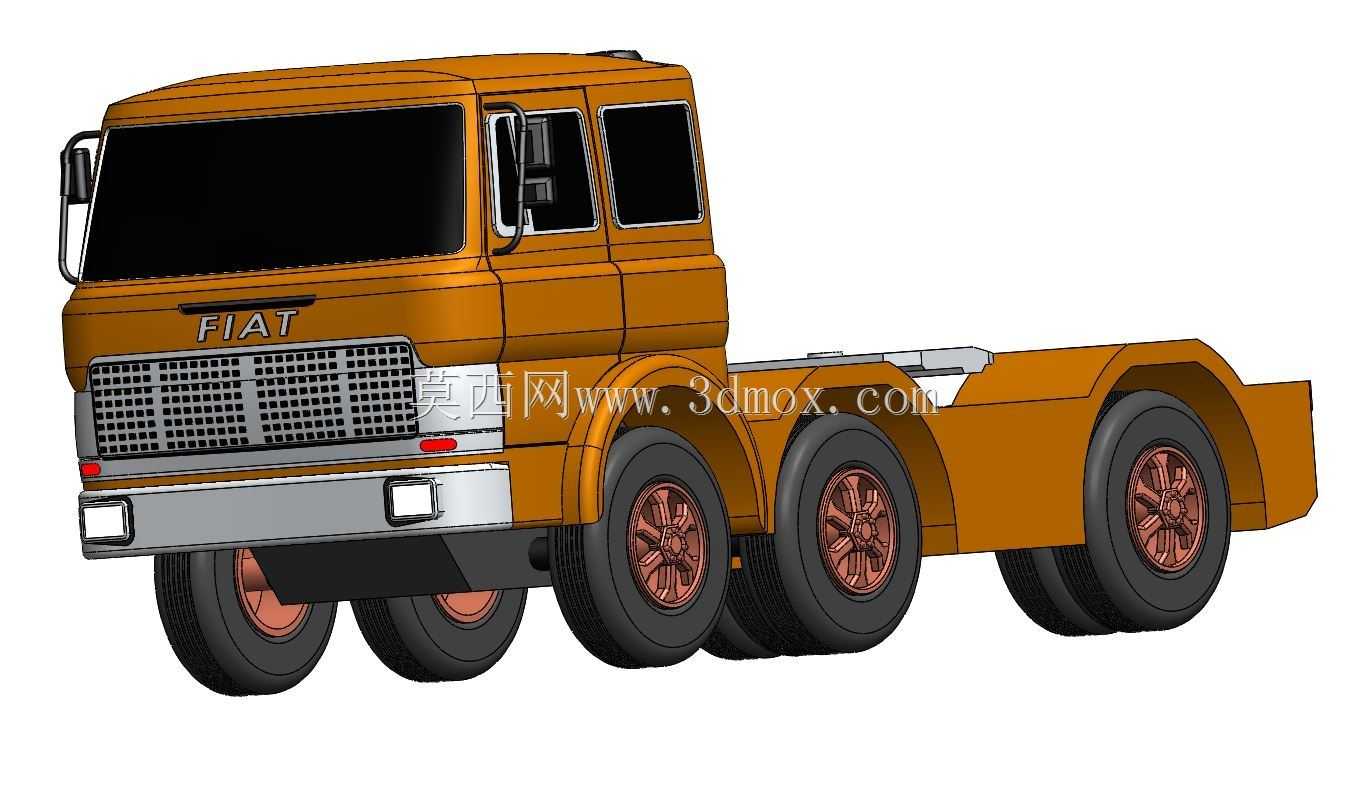

　　驾驶室部分采用平头短舱设计，在保证驾驶员操作视野的前提下尽可能压缩整车长度，提升车辆在狭窄厂区、装卸货场地的转弯通过性，前脸格栅区域预留了足够的散热通风面积，匹配发动机冷却系统的进风需求，保险杠采用分段式钢结构设计，下部预留了牌照安装、前照灯组、防钻入护杠的安装点位，两侧后视镜支架采用外摆式结构，覆盖半挂状态下的侧方视野盲区。车轮配置方面，前轮采用单胎布局，中后轮采用双胎并装结构，轮辋参数匹配主流重载商用车的通用规格，轮胎与轮拱之间预留了足够的跳动间隙，满足钢板弹簧悬架在满载冲击下的动行程需求，避免极限工况下轮胎与翼子板发生干涉。

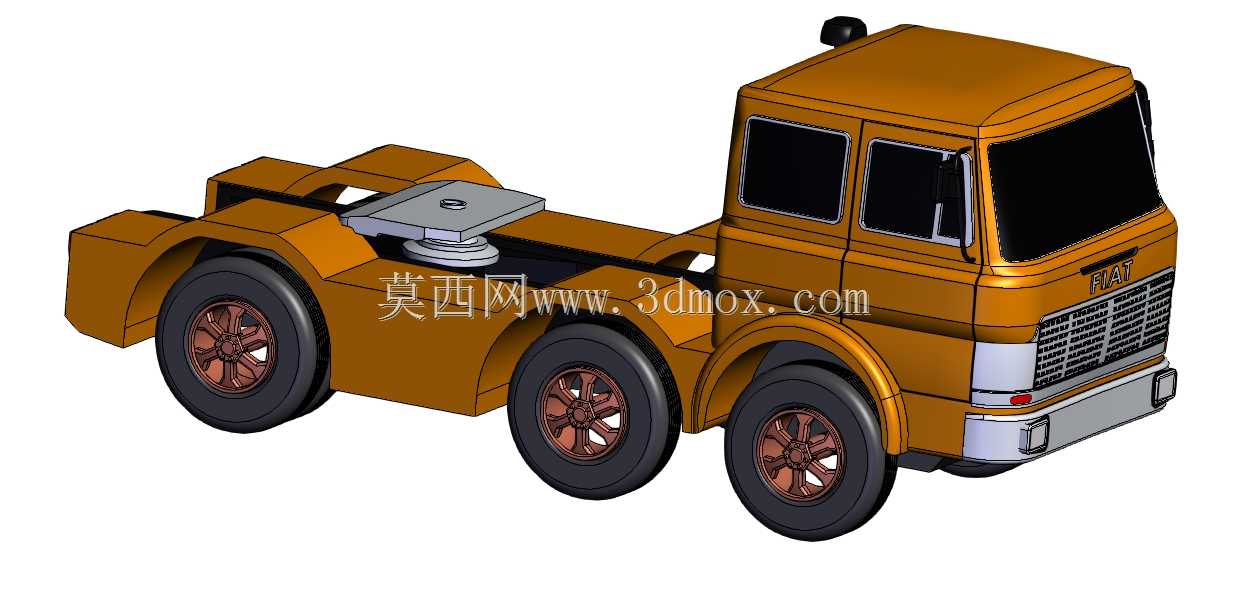

　　鞍座作为核心牵引连接部件，其安装基面的平面度、与车架纵梁的连接强度都在建模阶段做了细节处理，安装孔位采用标准化布局，可适配市场上主流型号的50号、90号牵引销，鞍座的摆动角度预留了足够余量，满足车辆在不平路面行驶时，挂车与车头之间的相对俯仰、侧摆需求，避免连接部位出现应力集中断裂的风险。底盘两侧预留了燃油箱、储气筒、蓄电池组、尾气后处理装置的安装空间，各部件的安装支架都做了模块化设计，可根据不同排放配置、不同续航需求灵活调整油箱容积与部件布局，不需要对主车架结构做额外改动。

　　转向系统采用循环球式转向机结构，转向拉杆的布置角度经过运动学仿真校核，保证车轮在最大转角状态下，拉杆与悬架、车架之间无运动干涉，转向传动比匹配重型车的操控特性，降低驾驶员在低速挪车时的操作力度。制动系统采用双回路气压制动布局，各车桥的制动气室安装位置预留了足够的检修空间，管路走向沿着车架内侧布置，采用管卡固定避免行驶过程中管路晃动磨损，同时预留了ABS阀组的安装点位，可适配不同法规要求的制动配置。

　　在外形尺寸与安装边界的设定上，整车宽度控制在2.5米的国标限值以内，驾驶室顶部高度不超过主流限高要求，鞍座的空载、满载高度差经过计算，匹配常用半挂车型的牵引高度范围，保证挂接后挂车底板处于水平状态，减少行驶过程中的行驶阻力与轮胎异常磨损。车架尾部预留了牵引钩、后防护装置、尾灯组的安装接口，后防护的离地高度、横向宽度都符合商用车安全规范要求，避免追尾事故中小车辆钻入车底的风险。整个建模过程中所有的安装孔位、配合间隙都按照实际生产的公差要求设定，不存在结构干涉、装配路径不通的问题，可直接用于结构验证、教学演示或是改装方案的参考。
