FABtotum第四轴馈线测试安装支架

　　在桌面级FDM设备的多轴拓展作业场景中，第四轴的加装往往会带来走线干涉、馈线拉扯断裂的问题，尤其是在做连续旋转馈线测试时，原有设备的顶部结构没有预留第四轴的固定点位，很多从业者会临时用胶带绑扎馈线和轴体，长时间运行后胶带老化松脱，馈线会随着轴体转动卷入传动结构，轻则打断测试流程，重则刮坏馈线屏蔽层、扯断内部线芯，造成信号传输中断甚至轴体驱动故障。这款支架就是针对这类实际作业痛点设计的专用连接固定件，直接适配FABtotum设备的顶部结构安装位，不需要对原有设备的机身做打孔、切削等二次改装，就能完成第四轴的刚性固定，同时预留了馈线的走线路径，解决了临时固定方案的稳定性缺陷。

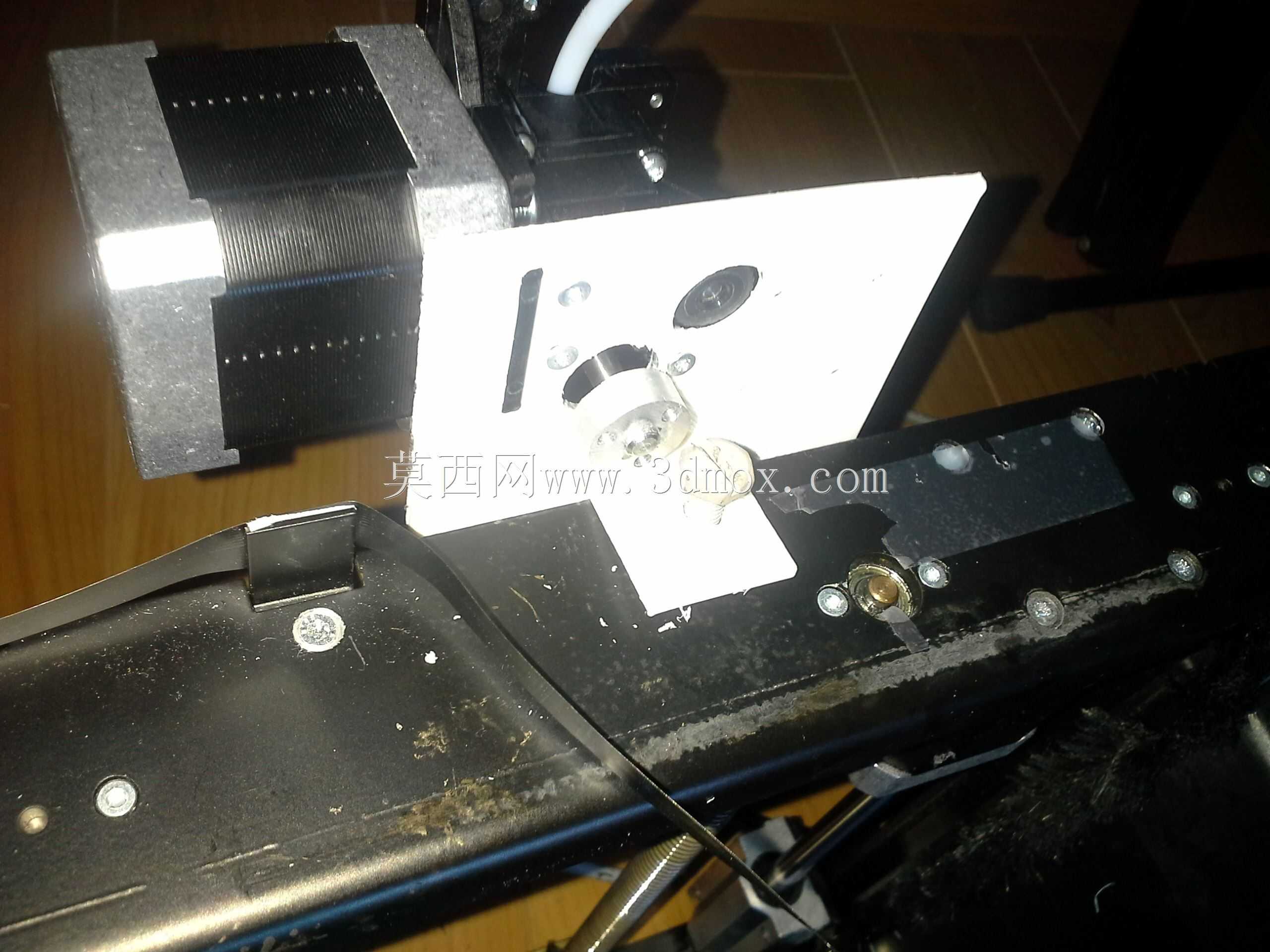

　　从结构功能来看，这款支架首先承担第四轴的承载基座作用，将第四轴的安装端面与设备顶部结构牢牢连接，抵消轴体旋转时产生的径向跳动和轴向窜动，保证馈线测试过程中轴体的旋转同轴度，避免因为固定不稳导致的测试数据偏差。其次支架集成了馈线导向结构，从喂料器位置到第四轴头部的走线路径做了缩短优化，相比原有松散的走线方式，馈线的冗余长度被合理约束，旋转过程中不会出现大幅度甩动，也不会和周边的传动带、步进电机外壳发生摩擦剐蹭。和胶带绑扎的固定方式不同，支架的刚性约束不会因为温度变化、设备振动出现松脱，能够实现喂料器到轴头位置馈线路径的永久稳定，不需要每次测试前重新检查固定状态。

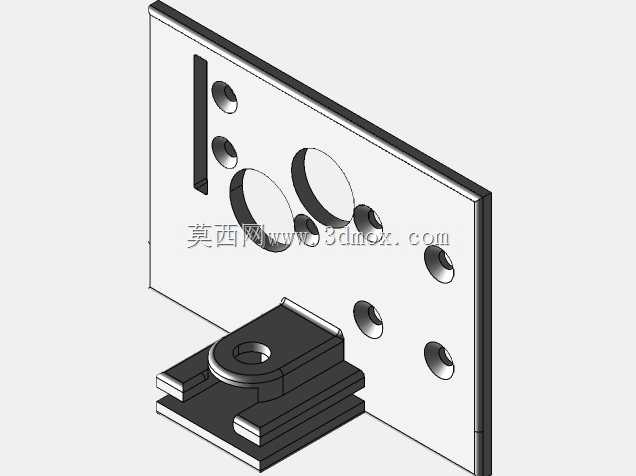

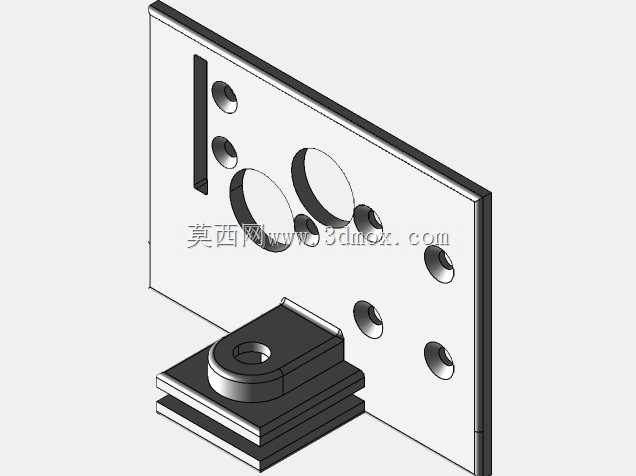

　　设计层面，这款支架基于标准M6螺纹连接件做安装适配，安装点位的孔位完全匹配FABtotum顶部结构的原有螺孔位置，以及主流第四轴模组的安装孔距，用户只需要使用标准M6螺母和螺栓就能完成装配，不需要额外定制非标紧固件。考虑到不同用户的安装调试需求，支架设计了两种结构版本：开口版本的安装槽预留了螺母插入的缺口，装配时可以直接从侧面将M6螺母滑入安装位，不需要从端部穿入，适合后期加装、不想完全拆解原有顶部结构的场景；闭合版本的安装槽为整体式结构，刚性更强，装配时需要将M6螺母顺着槽道推入，槽壁做了0.3毫米的收窄设计，M6螺母推入后会被槽壁轻微夹持，不会在装配螺栓时出现跟转的问题，安装便利性更好。两种版本的槽壁都做了轻微的弯曲形变设计，既能够保证螺母卡入后的预紧力，又不会因为过盈量太大导致螺母无法装入。

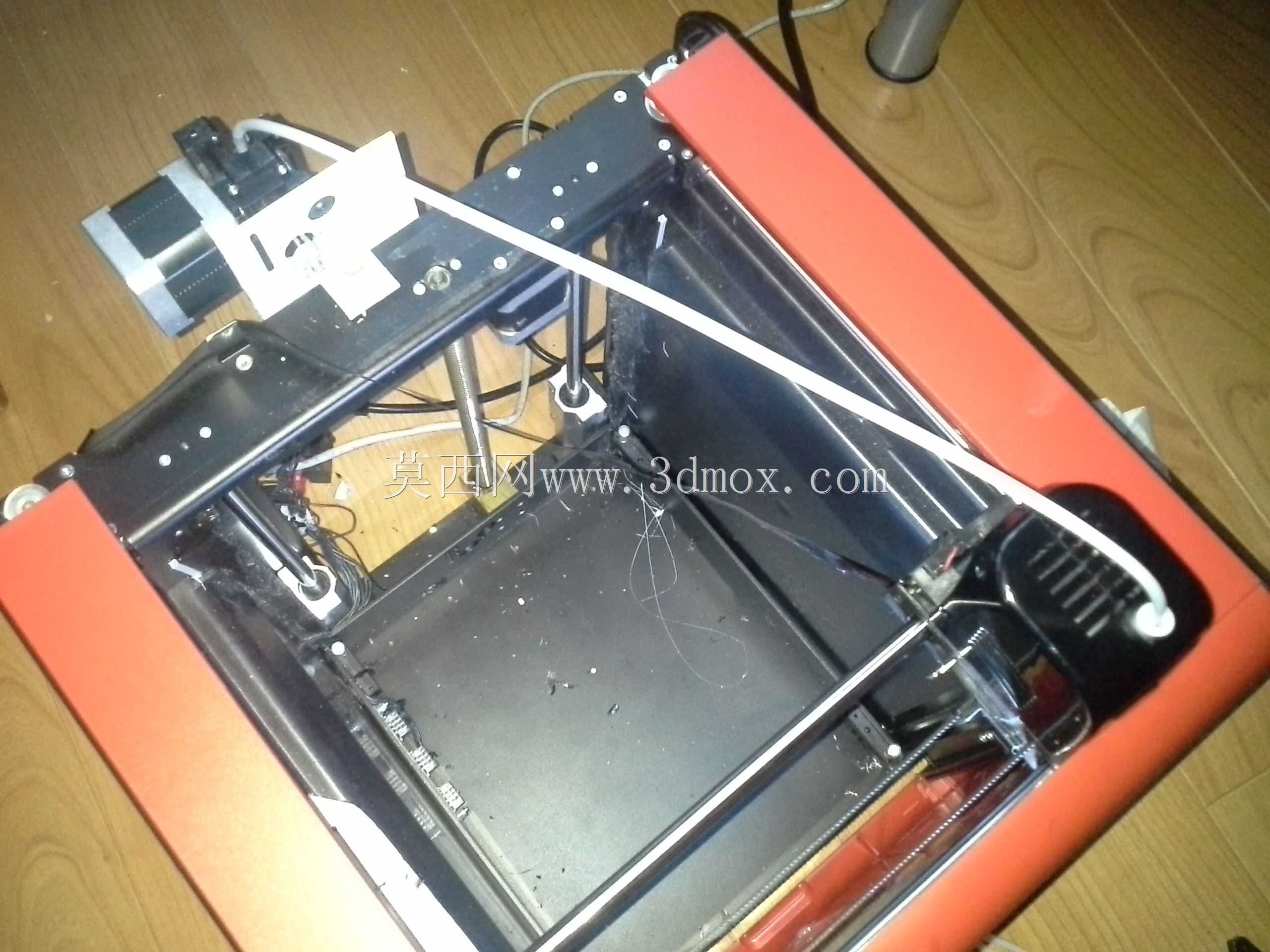

　　安装边界方面，支架的整体外轮廓完全贴合FABtotum设备顶部的安装平面，突出高度控制在不干涉第四轴旋转行程的范围内，安装后不会和设备原有X轴、Z轴的运动路径发生干涉，轴体旋转360度的过程中，支架本体、固定后的馈线都不会触碰周边的运动部件。支架的壁厚设计兼顾了刚性和轻量化要求，使用PLA材料通过FDM工艺打印即可满足使用强度，不需要采用高强度工程塑料或者金属加工，降低了制作成本。如果用户的实际安装场景有特殊需求，比如需要调整馈线的导向角度、适配不同规格的第四轴模组，也可以在原有结构基础上对安装槽位置、导向结构的角度做调整，不需要从零开始建模，大幅缩短了改装设计的周期。

　　实际使用过程中，闭合版本的支架在长期馈线测试作业中表现更稳定，因为整体式结构的抗振性能更好，连续长时间运行后螺栓不会出现松动，馈线的走线路径始终保持初始设定的状态，不需要中途停机调整。开口版本的优势在于拆装方便，如果需要频繁更换不同的测试轴体，或者需要经常调整第四轴的安装位置，开口版本的装配效率更高。两种版本的安装面都做了平面度处理，和设备顶部结构、第四轴安装端面的贴合间隙控制在0.1毫米以内，装配后不会出现翘曲、倾斜的问题，保证第四轴的安装精度满足馈线测试的要求。馈线的导向位置做了圆角处理，不会因为棱角剐蹭破坏馈线的外保护层，长时间往复旋转摩擦也不会损伤馈线，提升了馈线的使用寿命。
