北天M8N型GNSS定位接收模块结构设计

　　在户外无人载具、精准农业作业设备、工程测绘手持终端、船舶小型导航终端这类需要稳定卫星定位信号的场景里，定位接收模块的安装适配性、信号接收效率直接决定整套设备的定位精度与工作可靠性。这款北天M8N定位接收模块采用圆盘式集成化结构设计，将陶瓷接收天线、信号放大电路、M8N定位解算芯片全部整合在密封壳体内，无需额外拆分天线与主控板的安装工序，能大幅降低终端设备的组装复杂度。

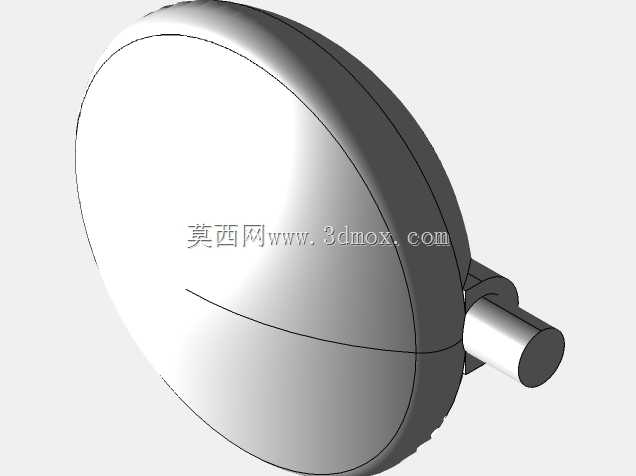

　　从结构设计逻辑来看，圆盘形的壳体轮廓是经过多轮信号仿真验证确定的，圆形轮廓能让内置陶瓷天线的方向图均匀度达到最优，避免方形壳体边角带来的信号衍射干扰，不管模块以何种水平角度安装，都能保证天线上半球的信号接收增益一致，不会出现某一方位卫星信号衰减过大的问题。壳体侧面伸出的圆柱形出线端做了台阶式防水结构，出线位置可以搭配橡胶密封圈实现IP67级的防护能力，适配户外淋雨、扬尘等恶劣作业环境，不会因为水汽侵入导致电路短路失效。

　　实际选型安装时需要注意，模块的整体安装边界要避开金属遮挡物，圆盘主体的上表面需要朝向天空方向，上方不能有金属构件、碳纤维板材这类会屏蔽卫星信号的材质覆盖。模块的出线端长度预留了足够的走线空间，安装时可以根据设备内部的走线槽位置调整出线方向，不需要额外做转接结构。壳体底部预留了标准的安装孔位，可以直接通过M3螺丝固定在设备的非金属安装支架上，安装孔的位置公差控制在±0.1mm范围内，能适配绝大多数通用载具的安装位尺寸，不需要二次打孔修改支架结构。

　　从功能特性上看，这款集成式模块不需要用户额外做天线匹配电路调试，出厂时已经完成了天线增益、信号滤波参数的校准，直接接入串口通讯线路就能输出标准的NMEA定位数据，能同时接收GPS、北斗、GLONASS多个星座的卫星信号，在城市楼宇遮挡、林间作业这类弱信号场景下，也能保持较快的搜星速度与稳定的定位输出。模块的壳体采用ABS抗UV材质注塑成型，长期在户外日晒环境下使用不会出现壳体脆化、变形的问题，表面的哑光处理能减少阳光反射对信号接收的干扰，同时避免壳体表面温度过高影响内部芯片的工作稳定性。

　　在做整机结构适配设计时，需要给模块圆盘主体预留足够的净空区域，净空范围内不能布置高频电路、大功率电机这类会产生电磁干扰的元器件，避免杂散信号影响卫星信号的接收灵敏度。出线端的线缆采用屏蔽双绞线设计，布线时要远离动力线，减少电源串扰对定位数据传输的影响。模块的整体重量控制在较轻的水平，安装在小型无人机这类对载重敏感的设备上时，不会带来额外的载重负担，圆盘形的低风阻外形也不会在飞行过程中产生额外的气动阻力，影响载具的飞行稳定性。

　　不同于分体式的GPS天线与解算板组合，这款集成模块把所有信号链路都做在壳体内，减少了外部连接节点的故障概率，在震动较大的工程机械、越野机器人场景下使用时，不会出现接插件松动导致的信号中断问题。壳体的合缝位置采用超声波焊接工艺，整体结构强度高，能承受1000g以内的冲击载荷，适配高震动的作业工况。在做三维结构建模时，这款模型还原了壳体的所有安装特征、出线端的尺寸细节，结构工程师在做整机布局时可以直接调用模型做干涉检查，提前预判安装位置是否存在遮挡、走线是否顺畅，减少样机试制阶段的结构修改次数，缩短整机的研发周期。
