MK8挤出机配套3D打印离心冷却风道结构

　　在桌面级FDM熔融沉积成型设备的热端散热改造场景中，不少从业者会遇到原厂轴流风扇散热效率不足、气流指向性差的问题，尤其是搭配水冷回路改造热端的工况下，原散热结构的气流路径无法精准覆盖需要强制风冷的区域，容易出现热端热量传导不畅、耗材提前软化堵头的故障。这款适配MK8直驱挤出机的离心式冷却风道，正是针对这类改造需求设计的配套结构件，采用3D打印工艺制作即可完成装机适配。

　　从实际装机的功能逻辑来看，该风道的核心作用是重构热端区域的气流路径，将离心风机输出的高压气流直接导向加热器块下方的耗材熔融出口位置，替代原厂拆除的轴流冷却风扇，精准约束气流的流向与覆盖范围，避免气流无序扩散导致的热端温度波动。相较于常规轴流风扇的直吹结构，离心风机搭配专属风道的组合能提供更高的风压，在狭窄的挤出机安装空间内，气流可以顺着风道内壁的导流面平滑转向，减少风阻损耗，保证冷却气流能够稳定到达目标冷却区域，不会因为挤出头的移动、周边结构的遮挡出现气流衰减的问题。

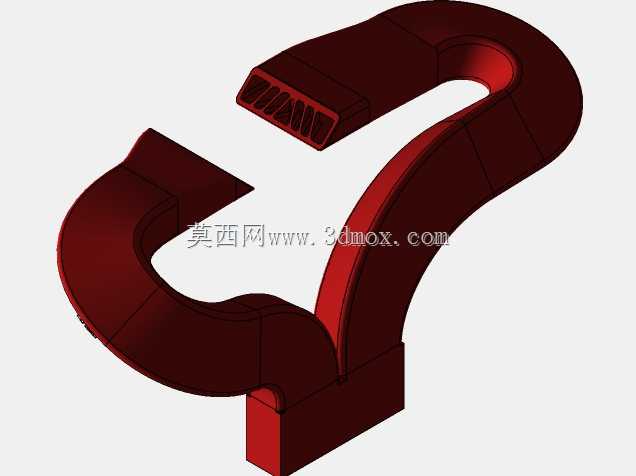

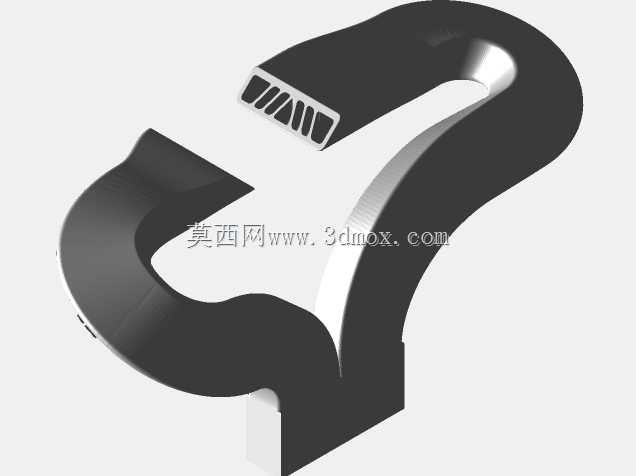

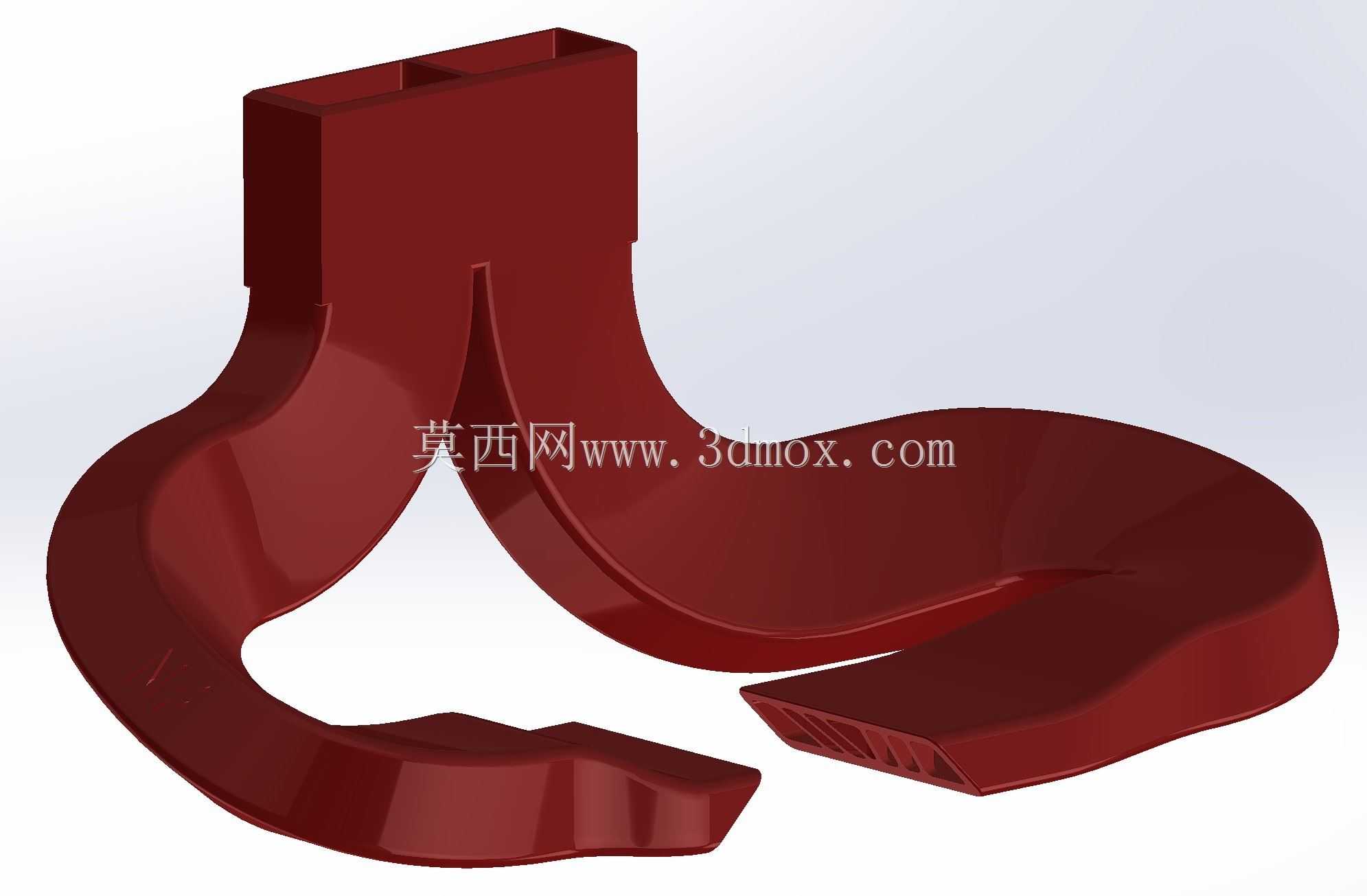

　　设计层面上，该结构完全围绕MK8直驱挤出机的现有安装边界做适配，不需要对挤出机本体做额外的打孔、切削改造，安装位完全匹配原风扇的固定孔位，更换时仅需拆除原有轴流风扇，将离心风机与风道组件对准安装位锁紧即可完成装配。风道的内壁做了平滑的圆弧过渡处理，没有直角折角结构，能够最大程度降低气流在风道内部的紊流损耗，出风口的截面尺寸经过匹配调校，刚好对准喷嘴周边的耗材冷却区域，既不会因为出风口过宽导致气流分散，也不会因为出风口过窄造成风压过高引发的耗材冷却不均。考虑到3D打印制作的工艺特性，该结构的壁厚设计控制在常规FDM设备可稳定打印的区间内，所有安装孔位的尺寸都预留了打印公差补偿量，不需要二次打磨修配即可完成装配，制作时推荐使用ABS材料搭配支撑结构打印，ABS材料的耐热性能够满足热端周边的工作温度要求，不会因为长时间受热出现形变导致风道错位。

　　安装边界方面，该风道组件的整体外轮廓完全避让了挤出机的运动路径，在打印平台全行程移动过程中，不会与打印件、平台调平探针、水冷管路等周边部件发生干涉，风道的进风口位置与离心风机的出风口完全贴合，没有预留多余的间隙，避免出现漏风导致的风压损失。针对不同用户的热端水冷改造差异，该结构的安装位预留了少量的调整余量，可根据实际水冷管路的布置情况微调安装角度，保证气流指向始终对准喷嘴冷却区域。实际使用过程中，该风道配合离心风机能够形成稳定的层流冷却气流，在打印PLA、PETG等需要耗材快速冷却的材料时，能够有效提升悬垂结构的打印质量，减少拉丝、翘边等打印缺陷，同时因为气流路径被完全约束，不会出现气流吹到加热块导致热端温度不稳定的问题，也不会干扰水冷回路对热端上部的温度控制效果。

　　从结构优化的角度来看，该风道的扫掠和放样特征完全基于MK8挤出机的实际安装尺寸生成，如果用户需要适配其他型号的挤出机，或者调整出风口的覆盖范围，需要重新根据对应安装边界调整风道的型面参数，不能直接缩放使用，否则会出现安装孔位错位、气流指向偏移、运动干涉等问题。打印制作时需要注意支撑的添加方向，避免风道内部的支撑残留影响气流的平滑流动，内壁的打印层厚建议控制在0.2mm以内，减少内壁粗糙度带来的风阻损耗，安装时需要在风机与风道的结合面添加少量密封材料，进一步减少漏风问题，保证冷却风压达到设计要求。
