HC-SR501红外传感器3D打印安装固定支架

项目分类:3D打印机 发布时间:2022-07-30 ID:692962
  • HC-SR501红外传感器3D打印安装固定支架
  • HC-SR501红外传感器3D打印安装固定支架
  • HC-SR501红外传感器3D打印安装固定支架
  • HC-SR501红外传感器3D打印安装固定支架

  日常做嵌入式传感项目的工程师大多遇到过HC-SR501这类热释电红外传感器的安装痛点,这类透镜突出的板载模块,常规螺丝固定要么压到透镜影响感应角度,要么悬空安装在设备外壳内侧时,容易因为走线拉扯出现板体倾斜,导致感应范围偏移预设区域。这款安装支架就是针对这类实际装机问题设计的适配结构,专门匹配HiLetgo版本HC-SR501 PIR红外传感器的外形尺寸,解决项目开发、小批量设备试制阶段的传感器快速固定需求。

  从实际应用场景来看,这类支架覆盖的装机场景非常广:桌面级人体感应小装置的外壳内部固定、智能家居改造时的感应模块暗装、创客类交互装置的传感端固定、教学实验平台的传感器工位安装,甚至是3D打印机自身的人体靠近暂停功能改装,都能用到这类适配支架。相比用热熔胶、扎带临时固定的方式,这款支架的定位精度更高,不会因为胶层老化、扎带滑移出现传感器位置偏移,也不会在设备外壳上留下难以清理的胶痕,适合需要反复拆装调试的开发场景。

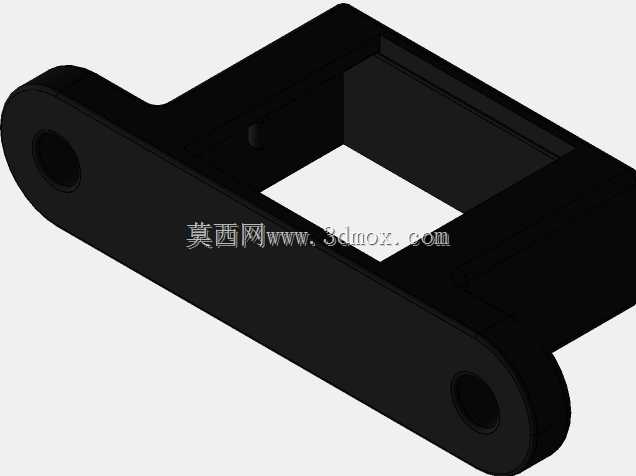

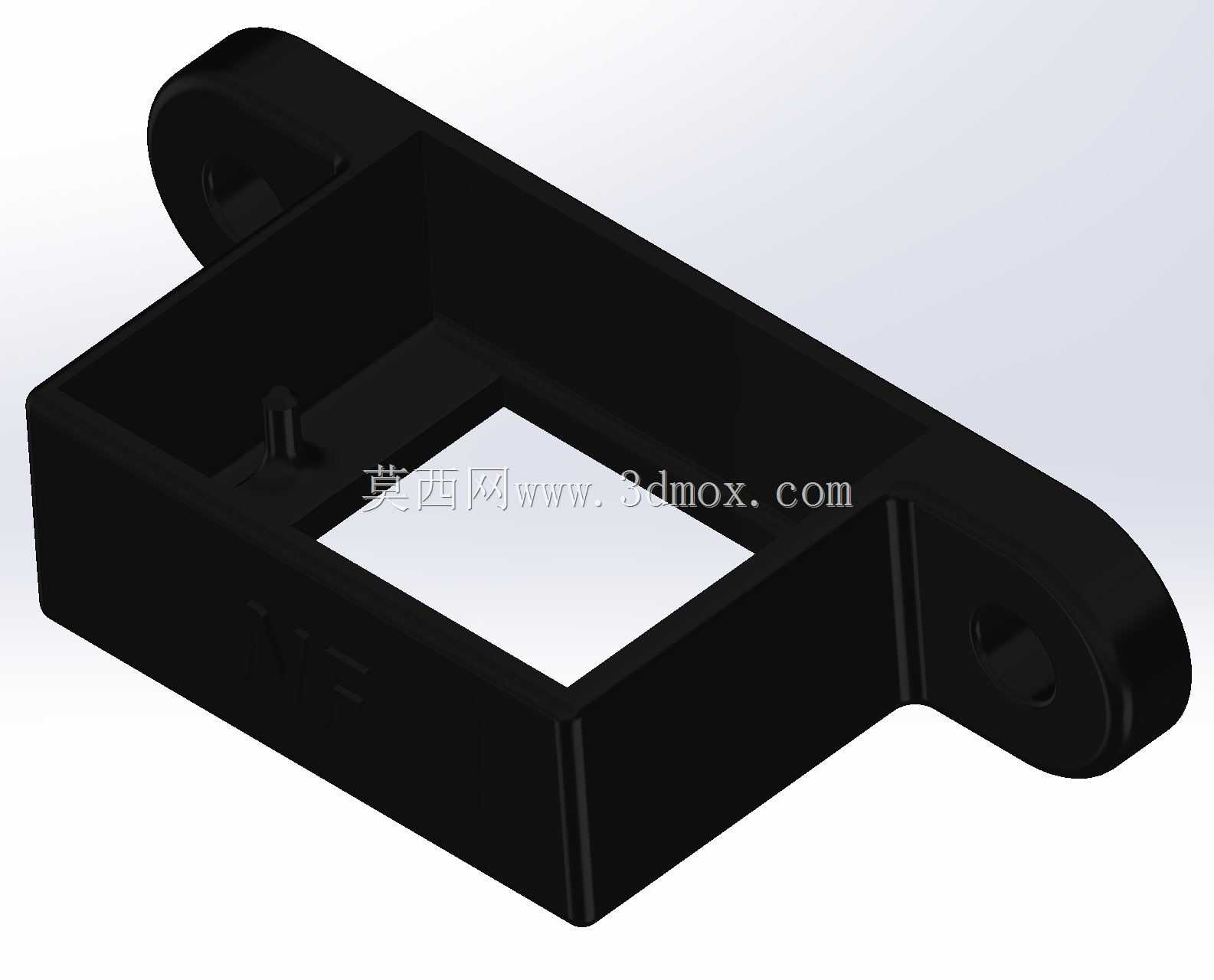

  结构设计上,支架采用框式包裹的固定逻辑,中间预留的圆形避让槽完全匹配传感器前端菲涅尔透镜的球面轮廓,安装后透镜表面与支架前端面齐平,既不会因为支架边框遮挡透镜边缘导致感应角度缩水,也能给突出的透镜提供物理防护,避免装机过程中尖锐物件刮花透镜表面,或是调试时手指直接触碰透镜留下油污影响热释电感应灵敏度。支架两侧的定位卡槽刚好卡住传感器PCB板的侧边,卡槽深度匹配PCB板的标准厚度,装入后板体不会出现上下窜动,也不需要额外打胶固定,拆卸时只要轻推传感器尾部就能顺利取出,方便后期更换传感器或是调整模块参数。

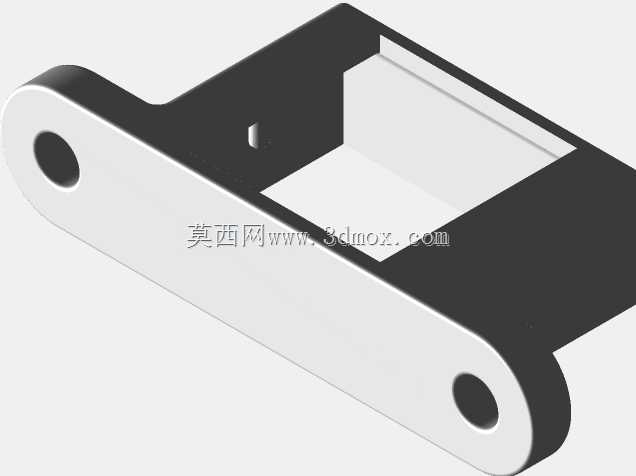

  安装边界方面,支架两侧预留的沉头安装孔适配M2规格的十字螺丝,沉头深度刚好容纳螺丝头部,安装后螺丝端面与支架表面齐平,不会突出表面刮蹭设备内部的其他走线或是结构件。支架整体壁厚控制在2mm,采用ABS材质打印时既能保证足够的结构强度,拧紧螺丝时不会出现柱体开裂,也不会因为壁厚过大导致打印时间过长、材料浪费。支架底部预留了1mm的走线间隙,传感器的引脚接线可以从间隙处顺出,不会出现线材被支架压住导致引脚虚接的问题,走线方向可以根据安装位置灵活调整,适配不同设备内部的走线路径。

  设计过程中特意规避了常规3D打印支架的常见问题:没有采用过盈配合的硬卡接结构,避免ABS打印件因为温度形变出现卡接过紧拆不下来、或是卡接过松固定不住的问题,卡槽与PCB板之间预留了0.1mm的装配间隙,打印完成后稍微处理一下支撑就能顺利装入,不需要反复打磨修配。支架的外边缘全部做了R0.5的圆角处理,没有尖锐的直角棱边,拿取安装时不会划手,也不会在装机过程中割伤设备内部的线材绝缘层。支架顶部预留的标识区域可以做简单的点位标记,多传感器阵列安装时能够快速区分不同朝向的感应模块,调试时不用反复核对接线就能快速调整对应传感器的位置。

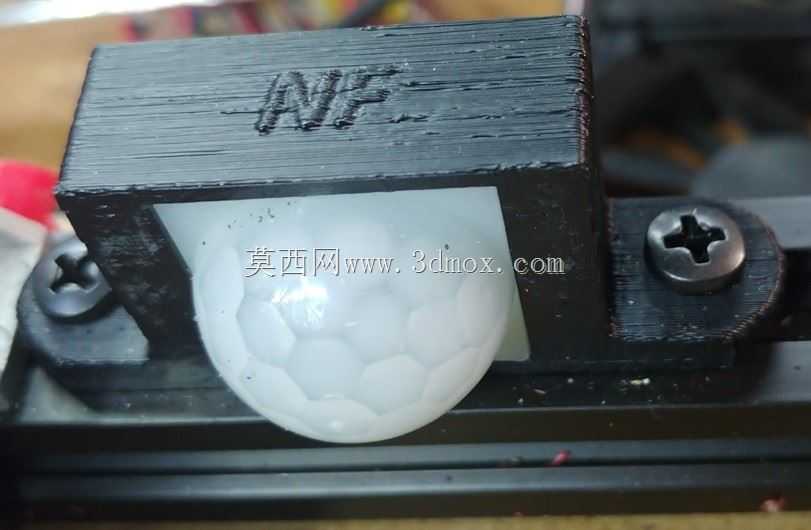

  从实际装机测试的效果来看,安装这款支架后,HC-SR501传感器的感应角度与裸板安装时的参数基本一致,水平120度的感应范围内没有出现被支架遮挡导致的感应盲区,垂直方向的感应范围也没有因为支架固定出现偏移。ABS材质的抗老化性能能够满足常规室内设备的使用需求,在-10到60摄氏度的工作环境下不会出现支架形变,固定可靠性远高于临时固定方式,适合小批量试制、个人DIY项目、教学实验等多种场景的传感模块固定需求。
