可制造型摄像设备支撑三脚架结构设计

　　在户外影像采集、固定机位拍摄、短视频录制、工程现场影像记录等场景中，摄像设备的稳定支撑直接决定了成片质量，尤其是长曝光拍摄、延时摄影、固定机位访谈录制等工况下，手持设备的微小抖动都会造成画面模糊、帧位偏移，直接影响素材可用性。这款三脚架的设计从实际使用需求出发，采用自顶向下的建模逻辑，从整体支撑边界到单个零件的装配关系逐层拆解，覆盖了从基座连接结构到支腿伸缩段的全部组件，所有零件的设计都预留了实际加工的公差余量，避免纯概念建模中常见的装配干涉、壁厚不足无法加工的问题。

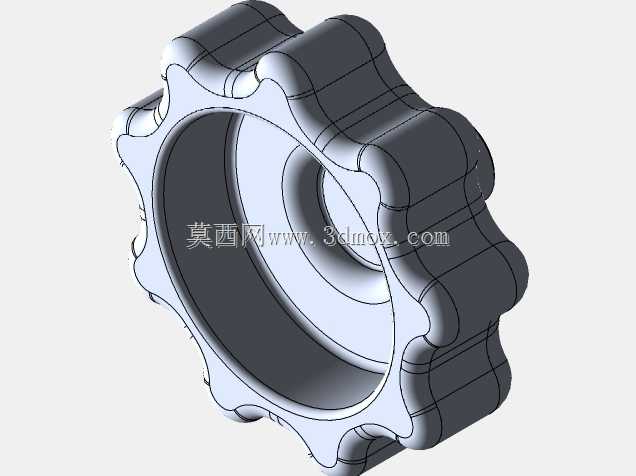

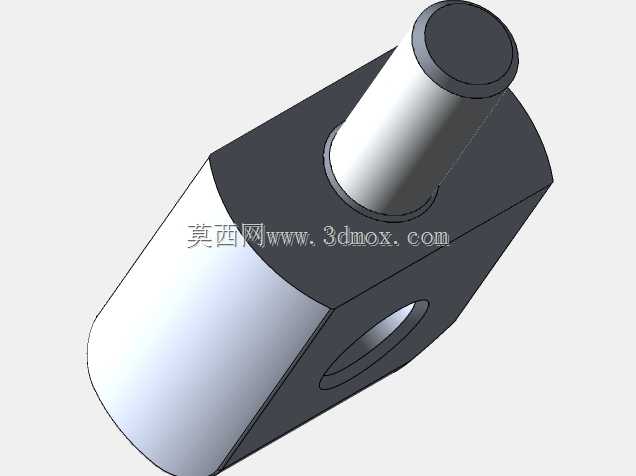

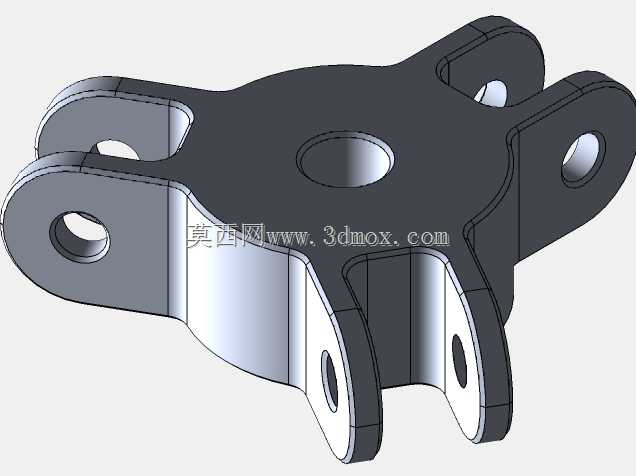

　　从功能特性来看，该三脚架采用三段式可伸缩支腿结构，每段支腿的连接位置都设计了对应的锁紧卡位结构，展开时支腿可根据拍摄场地的平整度调整单腿长度，在不平整的碎石地面、台阶坡面都能快速调平基座，保证搭载的摄像设备处于水平状态；收拢状态下支腿可完全贴合收束，整体占用空间极小，可直接放入常规摄影包侧袋，满足外拍携带的轻量化需求。基座位置设计了标准的摄像设备连接接口，兼容主流民用摄像机、微单相机的安装螺孔尺寸，接口位置预留了快装板的安装空间，不需要额外转接配件即可完成设备固定，基座与支腿的铰接位置设计了阻尼限位结构，支腿展开到最大角度时会自动限位，不会出现过度展开导致重心失稳的问题，单腿的承重冗余按照常规专业摄像设备加镜头的总重量1.5倍设计，避免大重量镜头搭载时出现支腿弯折、结构垮塌的风险。

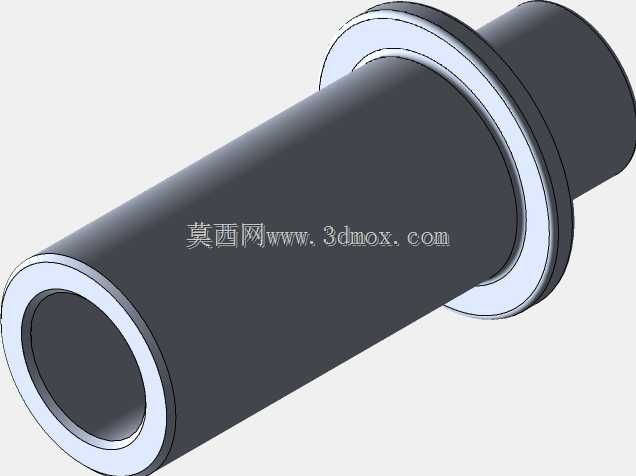

　　设计过程中优先考虑可制造性，支腿主体采用薄壁管材结构，既保证了支撑强度，又能控制整体重量，管材表面的凹痕结构最初是为了增加伸缩调节时的摩擦力，避免调节支腿长度时出现打滑，后续优化过程中发现该结构还能提升管材的抗弯折性能，同等壁厚下带凹痕的管材抗形变能力比光面管材提升约20%，但该结构的加工参数需要根据实际选用的管材材质调整，若采用碳纤维管材则需要调整铺层角度匹配凹痕位置的应力分布，若采用铝合金管材则需要控制冷拔工艺的进给量，避免凹痕位置出现壁厚过薄的问题。所有零件的连接位置都采用标准紧固件，没有设计特殊规格的定制螺丝，后期维护更换配件时可直接采购标准件，降低使用过程中的维护成本。

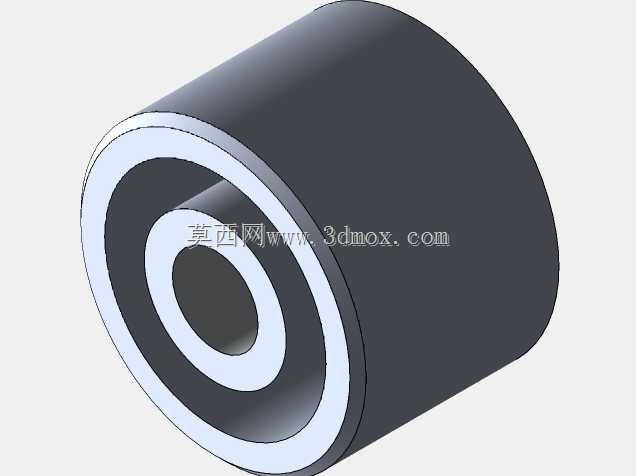

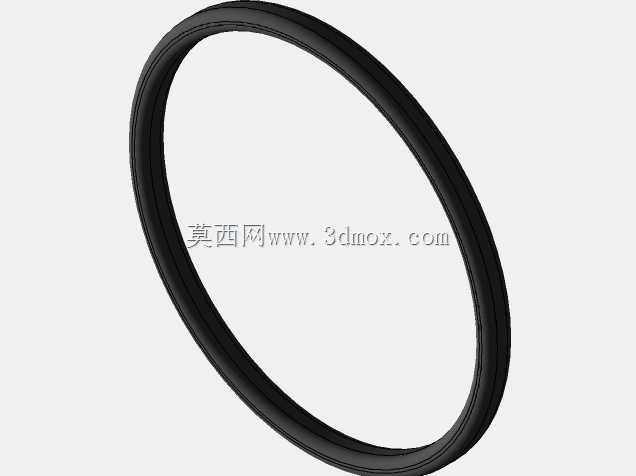

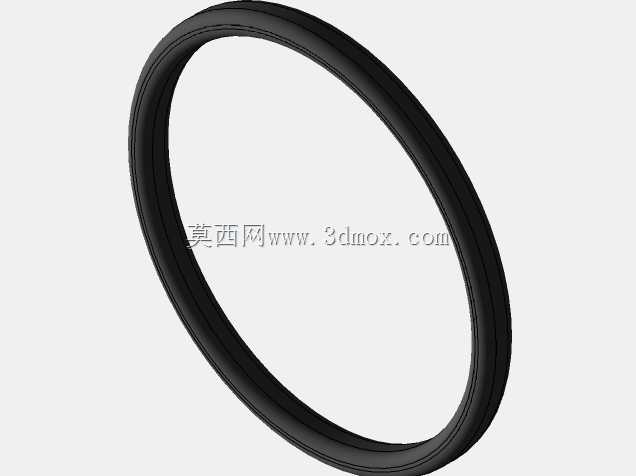

　　从安装边界来看，该三脚架展开后最大支撑半径可满足常规拍摄高度的稳定需求，最低工作高度可贴近地面完成低角度仰拍，最高工作高度适配成年人站立操作的视线高度，不需要额外弯腰调整机位；支腿末端设计了防滑脚垫结构，在光滑的瓷砖地面、玻璃表面都能提供足够的摩擦力，不会出现拍摄过程中脚架滑移的问题，脚垫采用可更换结构，长期使用磨损后可直接替换，不需要更换整根支腿。整体结构没有多余的装饰性零件，所有结构特征都服务于支撑稳定、调节便捷、便于加工的核心需求，没有为了外观造型牺牲结构强度或加工便利性，每个零件的壁厚、拔模角度都符合常规机加工、注塑或型材加工的工艺要求，拿到三维模型后可直接导出工程图开展生产准备，不需要再做大规模的工艺性修改。在实际建模过程中，先确定整体的支撑参数、承重要求、收拢尺寸边界，再逐层拆分基座组件、铰接组件、支腿伸缩段、锁紧结构、脚垫组件，每个组件的装配关系都在装配体环境下完成配合校验，避免出现零件之间的运动干涉，比如支腿收拢时不会和基座的连接螺柱产生碰撞，支腿展开到最大角度时铰接位置的限位面完全贴合，锁紧结构动作时不会和相邻支腿产生剐蹭。针对支腿上的凹痕结构，建模时特意做了圆角过渡处理，避免应力集中导致支腿受外力时从凹痕位置断裂，同时圆角结构也能降低加工过程中的刀具损耗，提升零件加工的良率。
