简易结构可3D打印芯片袋夹持夹

　　这款夹持件主要面向电子元器件收纳场景设计，针对芯片存储过程中常见的防静电袋开口松脱、芯片滑落受潮、引脚氧化等实际问题，替代传统长尾夹、胶带封口等临时方案，适配常规尺寸的贴片芯片、直插芯片防静电包装袋使用。日常电子研发实验室、小批量电子试制工位、个人电子爱好者工作台都是它的核心应用场景，相比通用文具夹，它的夹持弧度完全匹配芯片袋的封口压边，不会出现夹破袋体、压痕过深导致袋体破损的问题，也不会像金属夹那样在干燥环境下产生静电积累，损伤袋内的CMOS类敏感器件。

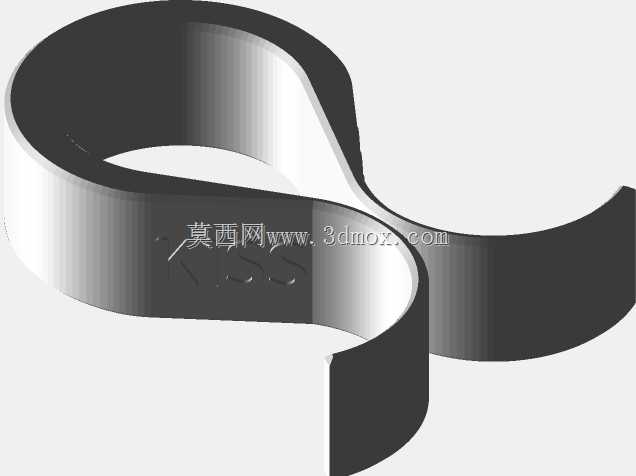

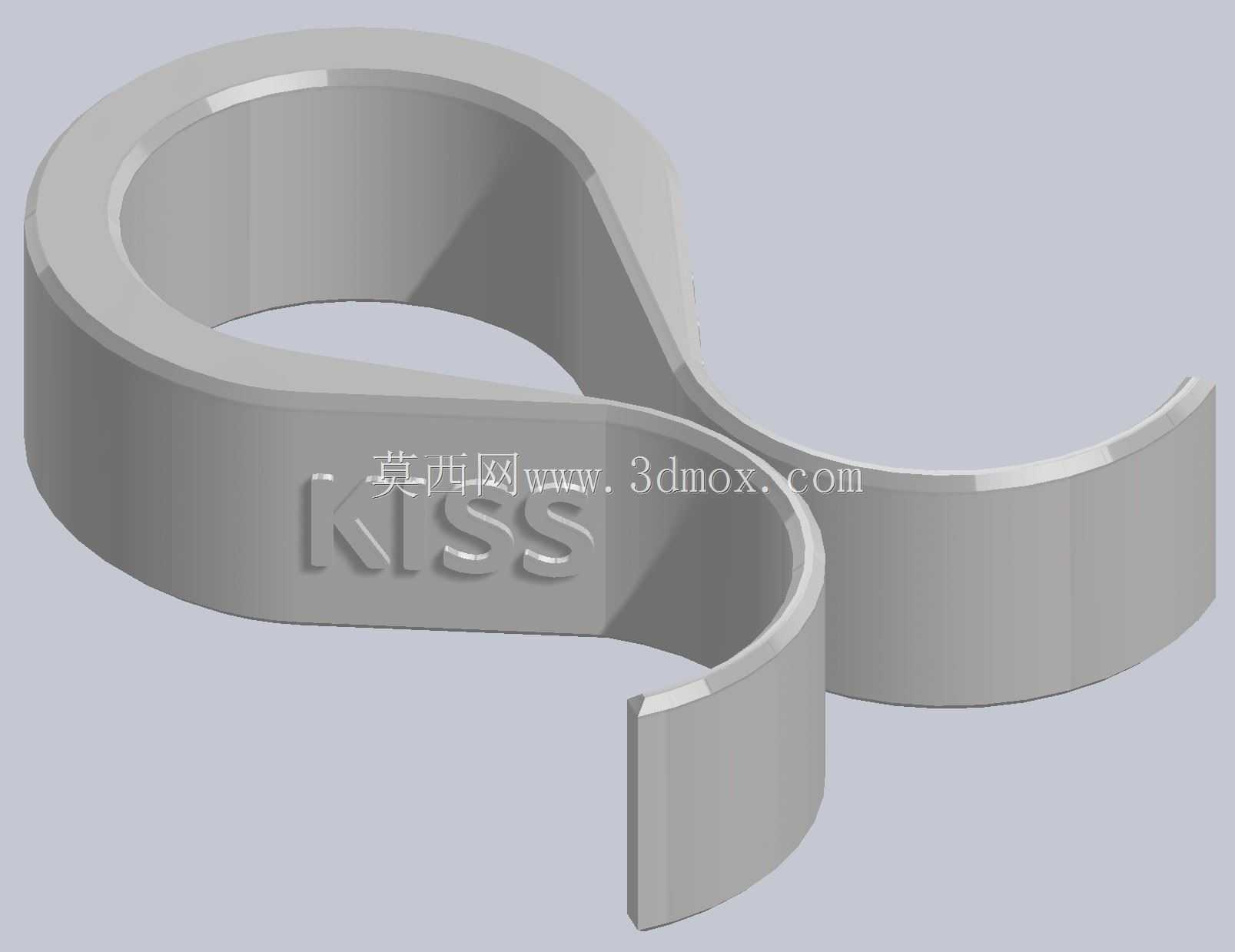

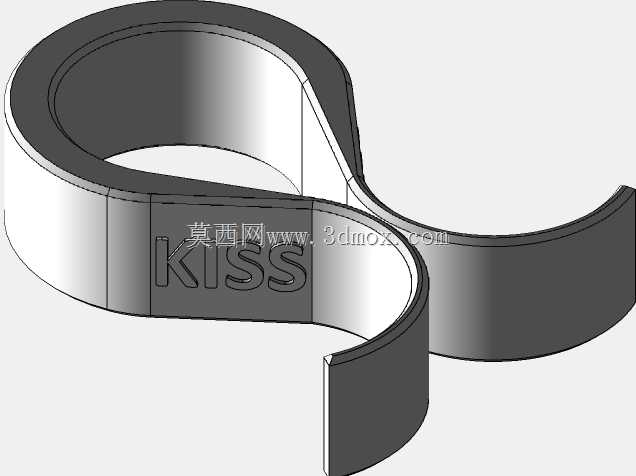

　　从结构设计逻辑来看，这款夹体放弃了传统扭簧、销轴的装配结构，采用一体化铰接设计，整个零件无额外装配组件，打印完成后无需组装即可直接使用，铰接位置利用材料自身的弹性实现开合，避免了多零件装配带来的公差累积问题，也减少了小尺寸销轴丢失、铰接位卡滞的故障点。夹体的咬合面做了连续的波浪形压齿，压齿的凸起高度控制在0.8mm，既可以在夹持时在袋口压出连续的密封压痕，阻挡外界潮气、粉尘进入袋内，又不会因为齿高过大刺穿防静电袋的铝塑复合层。夹体的两个施力翼做了12度的外倾角度，手指捏合时的受力面贴合指腹弧度，长时间开合操作也不会产生局部压痕，施力翼的边缘全部做了R1.5的圆角处理，没有尖锐棱角，避免操作时划伤手部。

　　材料适配层面，这款夹体经过两种常用3D打印材料的实际验证，聚碳酸酯材料打印的夹体铰接位耐疲劳性更好，反复开合上千次也不会出现应力发白、断裂的问题，适合工位上长期高频使用的场景；ABS材料打印的夹体韧性更优，低温环境下也不会出现脆裂问题，适合户外临时作业、低温仓储场景使用。打印参数设置上，铰接位置采用三层实心周长打印，保证铰接位的结构强度，夹体其余非受力区域采用20%填充率即可满足使用需求，既可以控制打印耗时、减少材料消耗，也能保证夹体整体的刚性，不会因为填充率过低导致夹持力不足。如果需要更高的夹持强度，也可以采用全实心打印，整体重量仅会增加4g左右，不会影响便携性。

　　安装与尺寸边界方面，这款夹体的最大开合角度为35度，适配厚度在0.3mm以内的铝塑复合防静电袋，单次夹持的袋口宽度最大为65mm，覆盖市面上绝大多数8寸以下规格的芯片包装袋。夹体闭合后的整体厚度为12mm，多个夹体并排收纳时不会占用过多储物盒空间，夹体背部做了一体化的挂孔，可以挂在工作台边的挂条、防静电工位架上，取用十分方便。夹体的夹持力经过调校，闭合后可以承受0.5kg的竖向拉力不会松脱，即使袋内装满小规格芯片，悬挂放置也不会出现夹体脱落、芯片洒落的问题。和之前的同类型夹持结构相比，这款简化版夹体去掉了多余的定位凸台、加强筋结构，整体打印时长缩短了40%，同时因为减少了应力集中的直角结构，长期使用下的塑性变形量控制在0.1mm以内，不会出现夹体张口、夹持力衰减的问题，即使在40度的常温仓储环境下长期放置，夹体的咬合面也能保持足够的正压力，保证袋口始终处于密封状态。

　　实际使用过程中，这款夹体不仅可以用于芯片袋封口，也可以夹持小型线路板、焊接用的高温胶带、小规格热缩管卷等工位常用物料，适配场景覆盖电子研发、维修、小批量试制的多个环节，没有多余的功能冗余，所有结构都服务于夹持封口的核心需求，没有为了外观增加不必要的曲面结构，打印时无需添加支撑，摆放方向选择铰接位平行于打印平台即可，打印完成后仅需去除底部的少量支撑痕迹，不需要额外的打磨、后处理工序，拿到手就可以直接投入使用。
