3D打印机控制板80mm冷却风扇固定支架

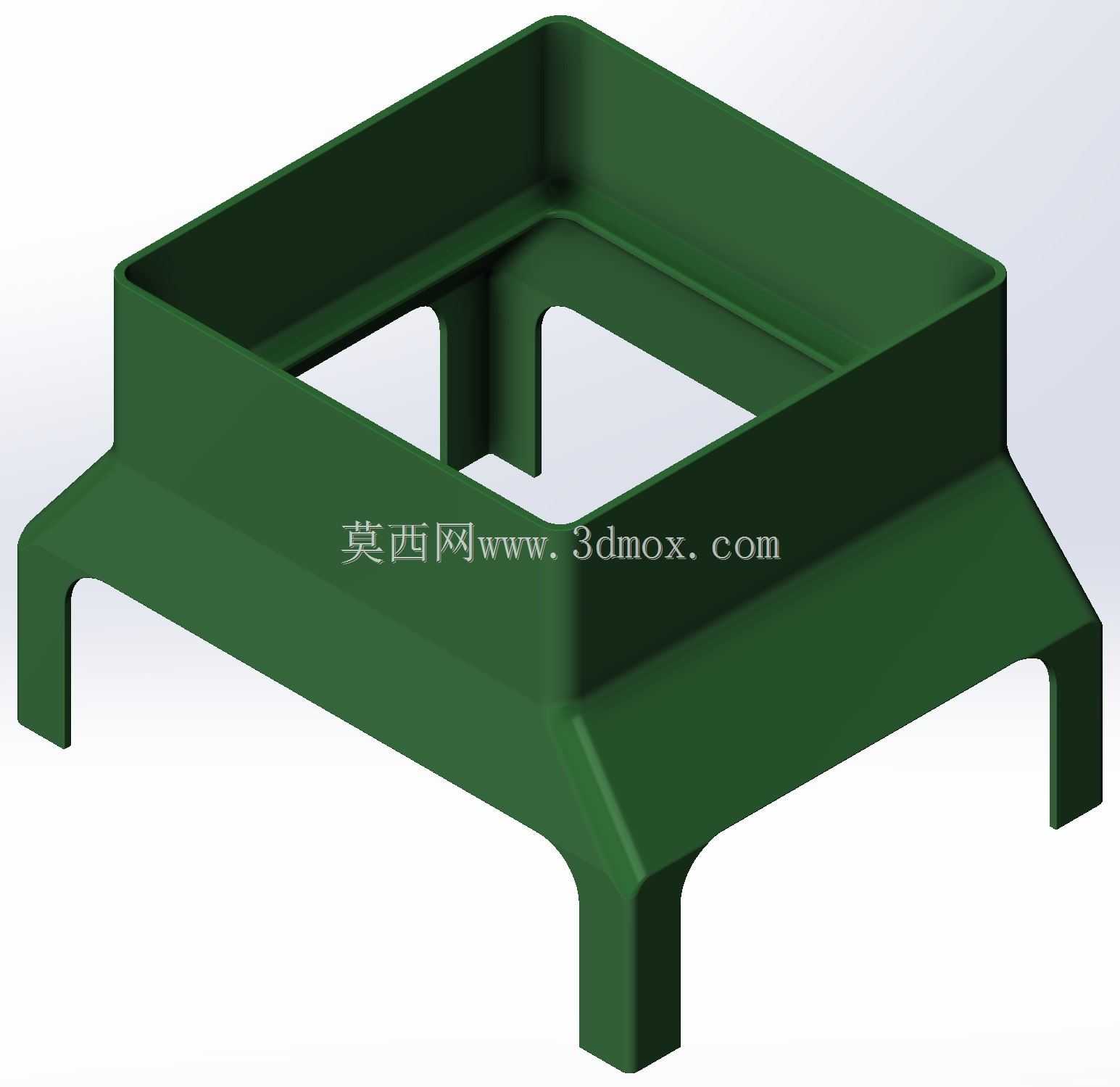

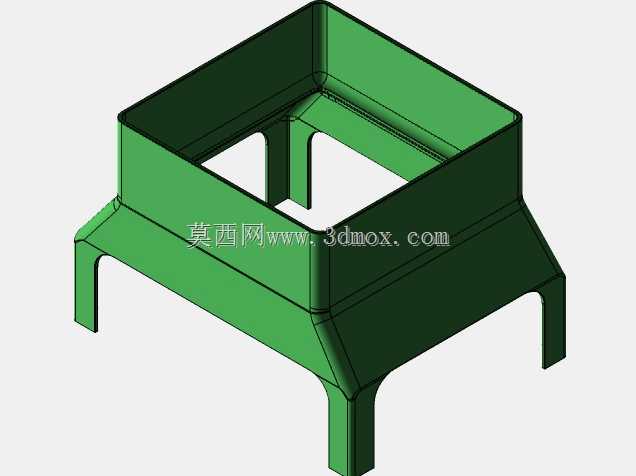

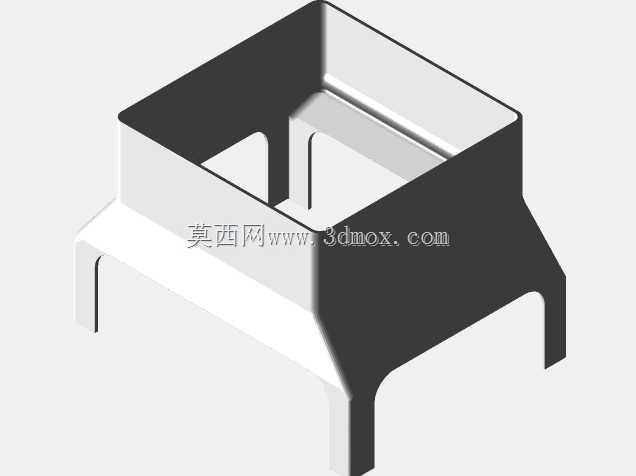

　　在桌面级FDM 3D打印机的日常改装与运维场景中，主控板的散热稳定性直接决定了长时间打印作业的可靠性，不少DIY玩家在使用BigTreeTech SKR V1.4、SKR 2这类开源控制板时，常遇到板载散热片被动散热能力不足，持续高负载打印时驱动芯片、主控MCU温度过高触发降频甚至停机保护的问题，这款适配80毫米规格冷却风扇的控制板顶部固定支架，正是针对这类实际使用痛点开发的结构件。从实际安装边界来看，支架整体采用变径过渡的罩式结构，下端开口尺寸完全匹配SKR系列控制板的安装孔位与板身轮廓，能够直接卡合在控制板上方的安装空间内，上端则精准适配80mm规格轴流风扇的安装孔距，不需要额外对控制板进行打孔、裁切等破坏性改装，

　　也不会干涉板载的接线端子、USB接口、SD卡槽以及步进电机驱动的插拔操作，所有外接接口位置都做了对应的避让缺口，安装完成后所有线材插拔、驱动更换、SD卡取放都可以正常操作，不需要反复拆卸支架。设计阶段特意采用了倒置打印的成型方案，将支架较窄的贴合端作为打印首层放置在热床上，能够最大程度减少支撑材料的使用，同时保证支架与控制板贴合面的平面度，避免安装后出现翘边、贴合不严导致的散热风道漏风问题；选用ABS材料作为打印基材，是考虑到控制板区域长期处于温热工作环境，ABS的耐热变形温度远高于PLA，长时间在40-60℃的机箱内部环境下不会出现软化变形，能够长期保持结构尺寸的稳定性。从风道设计逻辑来看，支架的变径结构并非简单的直筒转接，而是做了平滑的内收过渡曲面，能够将80mm风扇吹出的冷却气流均匀导向控制板上的主控芯片、步进驱动模块、电源稳压模块这几个核心发热区域，避免直吹导致的局部风压过大、其余区域散热不足的问题，气流顺着支架内壁导流后可以覆盖整个板身的发热元件，相比直接将风扇悬空绑扎在控制板上方的 makeshift 方案，散热效率提升明显，实测持续8小时以上的高温 PLA、ABS 打印作业中，驱动芯片温度可以稳定控制在50℃以内，不会出现过热保护的情况。在实际装机适配中，这款支架不需要额外的固定螺丝辅助定位，依靠下端与控制板边缘的卡合结构，加上风扇自身安装时的下压力就可以实现稳定固定，对于不同机箱布局的3D打印机，

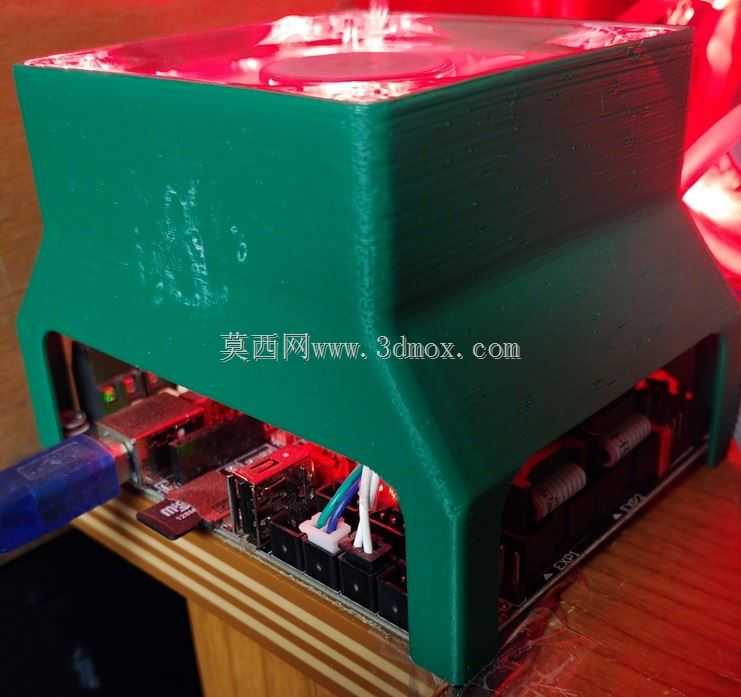

　　只要控制板上方预留有不低于35mm的垂直安装空间，就可以顺利安装使用，不会和机箱内的X轴导轨、传动皮带、线材走线槽产生运动干涉；支架的壁厚设置为2.5mm，既保证了足够的结构强度，安装风扇后不会出现共振异响，也不会因为壁厚过大导致打印时间过长、材料浪费的问题，所有边角位置都做了R2的圆角过渡，没有尖锐的毛边棱角，安装过程中不会划伤线材或者操作人员的手部。不少玩家在改装3D打印机散热时，容易忽略风道的导向作用，直接将风扇固定在距离控制板过高的位置，导致气流分散无法有效覆盖发热元件，这款支架的高度经过反复实测调整，将风扇与控制板表面的垂直距离控制在28mm，这个距离下80mm风扇的有效风压刚好可以覆盖整个控制板的宽度范围，

　　同时不会因为距离过近导致气流反吹形成紊流，影响散热效果；支架侧面没有做全封闭设计，预留了对应的走线缺口，控制板到挤出头、热床、限位开关的线材可以从缺口位置顺出，不会被支架压住导致线材绝缘层破损，也不会干扰正常的走线布局。对于经常进行长时间连续打印、或者对打印机进行过高性能驱动改装的用户来说，这款支架能够有效解决主控板散热不足的隐患，不需要更换更大尺寸的机箱，也不需要对原有设备结构进行复杂改造，直接打印后就可以快速安装使用，是3D打印机DIY改装过程中实用性极强的功能性结构件，其结构设计思路也可以为同类电子板卡的散热改装提供参考，即通过适配性的罩式支架实现风扇与发热元件的精准风道对接，在最小改装成本的前提下最大化散热效率。
