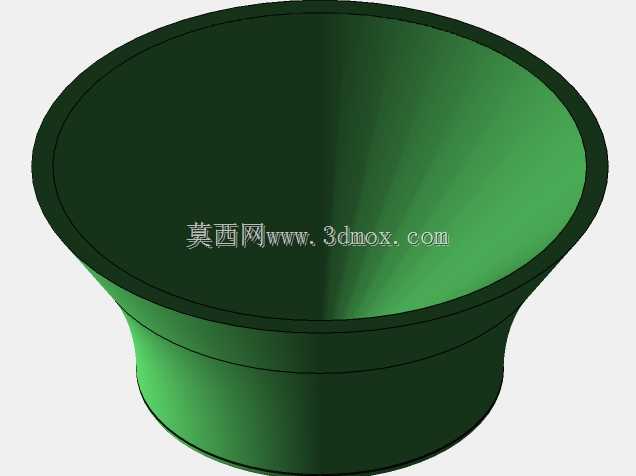

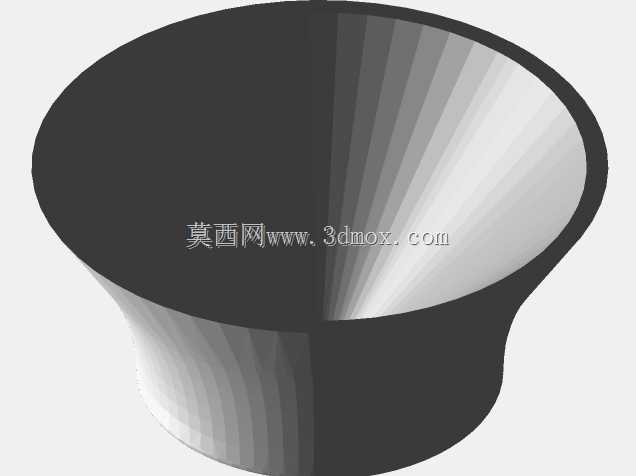

3D打印直驱挤出机用导丝漏斗结构

　　在桌面级FDM 3D打印设备的日常运维场景里，直驱式挤出机的耗材穿丝操作一直是不少一线操作人员的痛点，尤其是MK8这类常见的直驱挤出结构，由于喉管进料端直接贴合挤出机散热段壳体，外露的进料口直径小、周边被散热鳍片、固定螺丝等结构遮挡，每次更换不同颜色或材质的耗材时，往往需要先松开挤出机压臂、拨开送丝齿轮，甚至部分结构需要拆除散热风扇罩才能将1.75mm直径的耗材丝准确对准喉管内孔，操作过程中稍有偏差耗材丝就会戳到喉管端面弯折，不仅浪费耗材，还会耽误打印任务的排期。这款适配直驱挤出机喉管的导丝漏斗，就是针对这类实际操作痛点设计的辅助结构，采用3D打印工艺制作，可直接压装固定在挤出机喉管的顶部进料端，无需对原有挤出机结构做任何打孔、

　　切削类改造，安装后不会干涉挤出机原有运动路径，也不会和X轴、Z轴的限位结构、传动皮带产生剐蹭。从结构设计逻辑来看，漏斗整体采用上宽下窄的锥面过渡结构，上部大口径的敞口设计大幅扩大了进料端的导向范围，操作人员穿丝时不需要精准对准细小的喉管内孔，只要将耗材丝放入漏斗敞口范围内，顺着锥面下滑就能自动对准喉管中心通道，即使是刚接触3D打印的新手操作人员，也能在几秒内完成穿丝操作，完全不需要拆卸挤出机的任何外围部件。漏斗下部的定位段采用和喉管外径匹配的直筒结构，压装后和喉管外壁形成过盈配合，日常打印过程中不会因为挤出机的快速往复移动出现松脱、移位的情况，定位段的长度经过适配优化，不会遮挡喉管和散热块的贴合端面，

　　不会影响挤出机散热段的热传导效率，避免出现散热不足导致的喉管堵料问题。锥面的倾斜角度经过反复调试，角度过大则会导致锥面过陡，耗材丝下滑时容易卡在锥面和直筒段的衔接位置，角度过小则会导致漏斗整体高度过高，抬升挤出机顶部的整体轮廓，容易和打印机的机架横梁、外置的走线拖链产生碰撞，最终选定的锥角既能保证耗材丝依靠自重顺滑下滑，又能将漏斗整体高度控制在合理范围内，安装后挤出机顶部的新增高度不超过15mm，适配绝大多数采用MK8直驱挤出结构的桌面级3D打印机，包括常见的i3结构、CoreXY结构的桌面机型。漏斗的壁厚设计兼顾了结构强度和打印成本，整体壁厚均匀控制在2mm左右，采用常规ABS材料打印即可满足使用强度要求，

　　不会因为长期反复穿丝的摩擦导致锥面磨损，也不会因为挤出机工作时传导的轻微热量出现变形，内壁做了顺滑的过渡处理，没有台阶或凸起结构，耗材丝下滑过程中不会出现剐蹭、卡滞的情况，即使是柔韧性较差的脆性耗材，比如碳纤维填充PLA、PETG耗材，穿丝过程中也不会因为碰到内壁台阶出现弯折、断丝的问题。在实际打印生产场景中，这类辅助结构虽然不属于打印机的核心功能部件，但能大幅降低设备运维的操作门槛，尤其是在多耗材切换的打印任务中，比如多色打印、不同材质耗材轮换测试的场景下，不需要反复拆装挤出机部件，就能快速完成耗材更换，有效减少设备停机等待时间，也能避免频繁拆装挤出机导致的螺丝滑牙、压臂张力变化等次生问题。从建模细节来看，漏斗的直筒定位段和锥面衔接处做了小圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂，上部敞口的边缘做了轻微的倒角处理，没有尖锐的毛边，操作人员拿取安装时不会划伤手部，整体结构没有悬空角度超过45度的部位，打印时不需要添加支撑结构，直接采用常规层厚0.2mm的参数就能打印出合格的成品，打印耗时不到20分钟，材料消耗量不到5g，制作成本极低，却能大幅提升日常操作的便利性。
