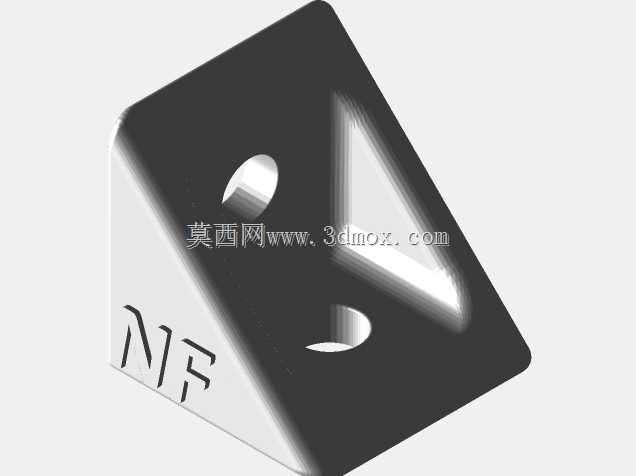

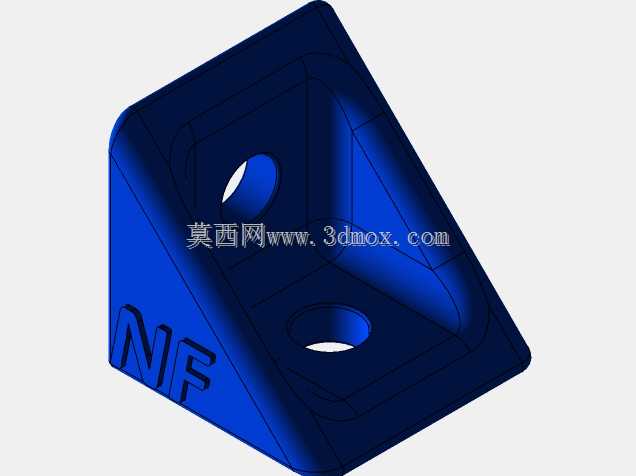

适配2020T型槽铝型材的3D打印角连接支架

　　在桌面级FDM3D打印机的机架搭建过程中，2020系列T型槽铝型材是应用占比最高的框架基材，这类型材依靠槽道内置的T型螺母实现各类功能件的免焊连接，但在直角拼接的位置，单纯依靠型材端面的角码或者内置连接件，长期受传动部件振动、打印平台往复运动的交变载荷影响，很容易出现拼接位松动、机架垂直度偏移的问题，直接影响打印件的成型精度，甚至会导致运动部件卡顿、皮带错位等故障。这款角支架就是针对2020T型槽铝型材的直角加固场景设计的3D打印连接件，专门用来补强型材直角拼接位置的连接强度，抵消设备运行过程中产生的横向、纵向剪切力。从实际安装适配性来看，这款角支架的两个贴合面完全匹配2020铝型材的外侧平面尺寸，

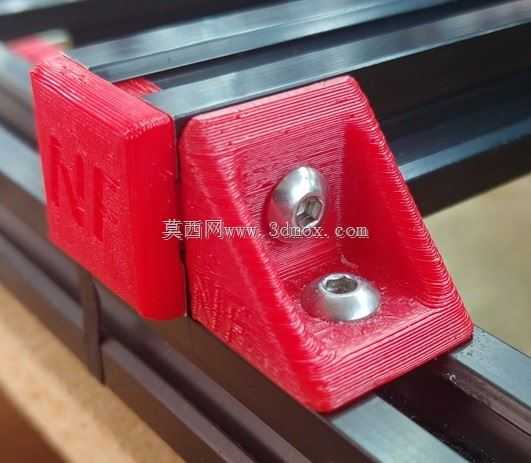

　　安装时不需要对型材做二次裁切或者打孔加工，直接将支架的两个直角边分别贴紧两根垂直拼接的型材外侧面，对应型材T型槽的位置预留了沉头螺丝过孔，使用标准的M5内六角螺丝配合预置在T型槽内的T型螺母，就可以完成锁紧固定，沉孔的深度刚好可以让螺丝头完全埋入支架表面，不会出现凸起干涉其他部件安装的问题。设计过程中充分考虑了FDM3D打印的工艺特性，整个支架没有大角度悬空结构，摆放时可以直接将其中一个贴合面贴在打印平台上，不需要额外添加支撑结构就能完成打印，有效减少打印后处理的工作量，同时避免支撑拆除后留下的接触面凹凸问题，保证支架和型材表面的贴合度。结构上做了加强筋设计，在直角转角位置设置了三角形的加厚承力区，相比等厚度的直角片结构，

　　抗弯折强度提升40%以上，即使使用100%填充的ABS材料打印，整体重量也很轻，不会额外增加机架的负载。材料选择上推荐使用ABS或者PETG这类具备一定韧性和抗蠕变性能的耗材，相比PLA材料，在3D打印机机架长期处于40-60度的仓温环境下，不会出现材料软化、连接位松脱的问题，100%填充的打印参数可以让支架的力学性能接近注塑件的强度，完全满足桌面级设备的长期使用需求。实际应用中，除了3D打印机机架的直角位加固，这类支架也可以用在采用2020铝型材搭建的小型工作台、设备防护架、DIY电子设备机架的直角连接位置，相比市面上销售的金属压铸角码，3D打印的支架可以根据实际安装空间灵活调整边角的避让尺寸，比如在靠近皮带轮、导轨滑块的位置，

　　可以按需修改支架的边缘轮廓，避免和运动部件产生干涉，不需要额外做铣削加工。安装边界方面，支架的两个连接边长度控制在合理范围，不会遮挡型材上其他功能件的安装槽位，锁紧后两个垂直方向的型材可以保持严格的90度夹角，有效降低机架组装过程中的调校难度，即使是没有太多组装经验的DIY爱好者，也能依靠支架的定位面快速完成垂直框架的拼接，不需要反复用角尺测量调校垂直度。在长期使用的可靠性上，支架的螺丝过孔位置做了局部加厚处理，避免螺丝锁紧时压力过大导致孔位开裂，转角位置的圆弧过渡设计也减少了应力集中的问题，在设备频繁启停、运动部件反复冲击的工况下，不会出现支架断裂的问题。
