偏心调节式旋转瓶塞Mk4结构设计

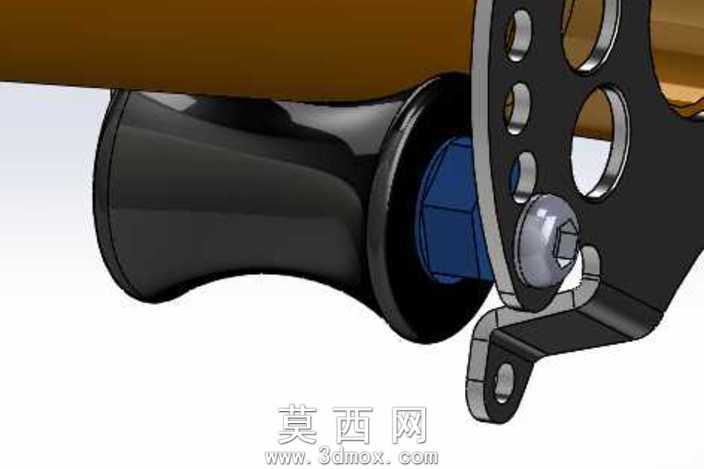

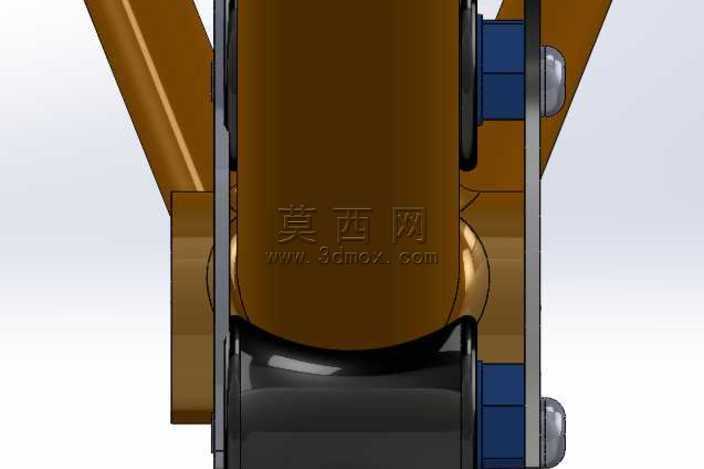

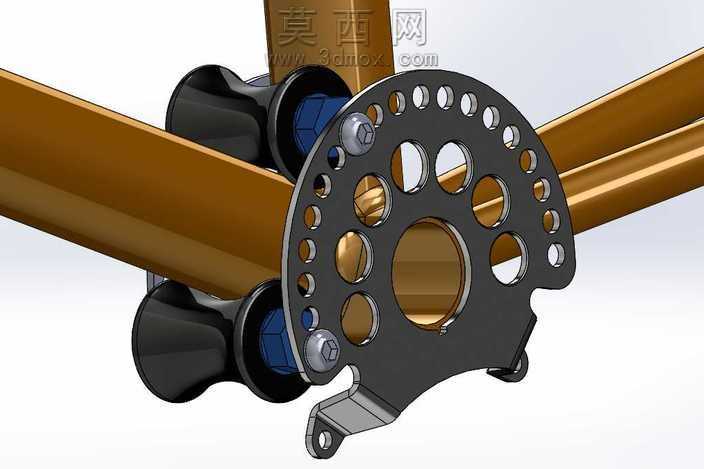

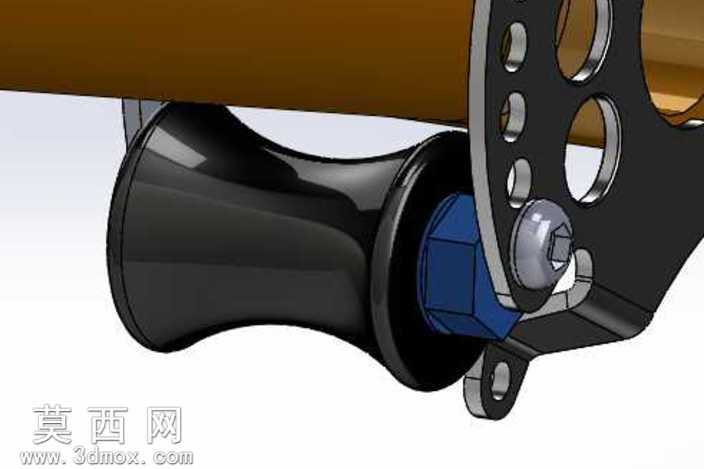

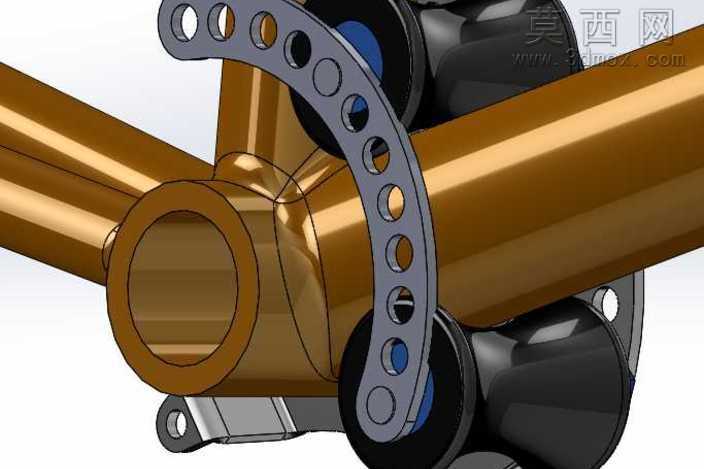

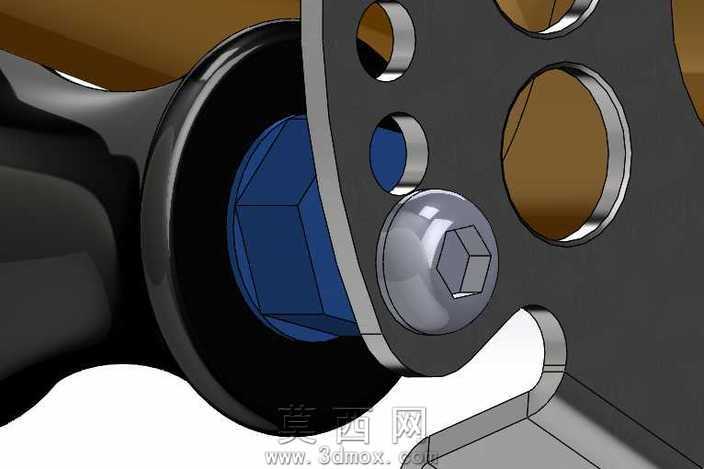

本作品为旋转瓶塞Mk4的三维结构设计，建模阶段通过参数化特征构建完整装配体系，首先完成核心偏心凸轮的曲面建模，精准还原凸轮轮廓的偏心距参数，保证调节行程的精度要求；周边支架采用钣金特征建模，严格按照10毫米与5毫米的孔距规则排布阵列孔位，实现两个缓冲区间距的可调功能，孔位特征全部添加同轴心与间距约束，避免装配干涉。渲染阶段采用真实材质映射，主体支架赋予303/304不锈钢材质，调整金属粗糙度参数模拟激光切割后的哑光金属质感，边缘添加轻微倒角反光效果还原折弯加工的工艺特征；偏心凸轮部件赋予6061铝合金材质，表面设置细腻的车削纹理，搭配聚氨酯橡胶缓冲件的半哑光弹性材质，金属杆件部分采用黄铜金色金属材质，通过环境光遮蔽效果强化部件间的层次关系，渲染输出的效果图清晰展现各部件的装配位置与结构细节。结构设计上在原有同系列方案基础上做了核心优化，新增的偏心凸轮结构集成在缓冲区的框架上，独立的chainwheel显示壳支架采用悬空安装设计，不与底部支架产生连接干涉，不会影响配套电机的程序集安装位置，整体结构适配3毫米厚度不锈钢板材的激光切割与折弯加工工艺，偏心凸轮采用铝加工成型，缓冲接触部分采用聚氨酯或橡胶材质铸造，在保证结构调节功能的前提下，简化了加工工序，相比前代设计进一步压缩了制造成本，同时保留了结构的通用适配性，可适配不同规格的安装管径需求，所有装配部件都预留了合理的安装间隙，螺丝紧固件的位置都设计了对应的沉头孔位，保证装配后表面平整无凸起。
