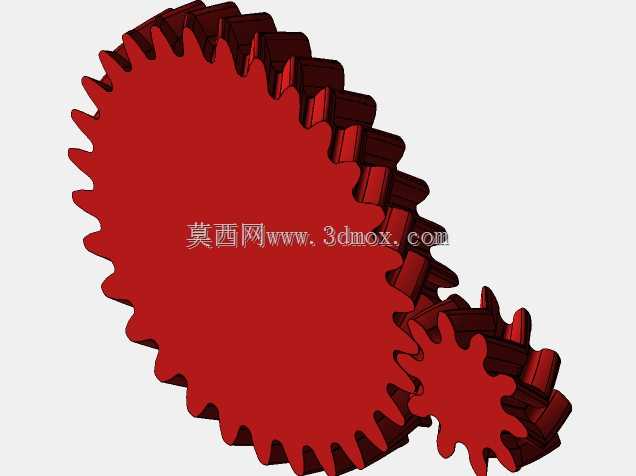

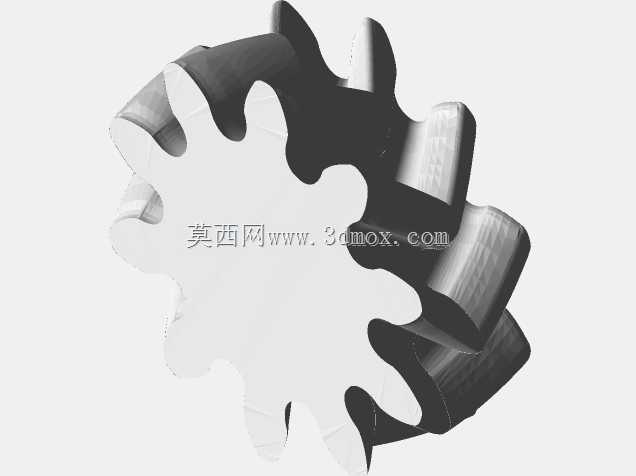

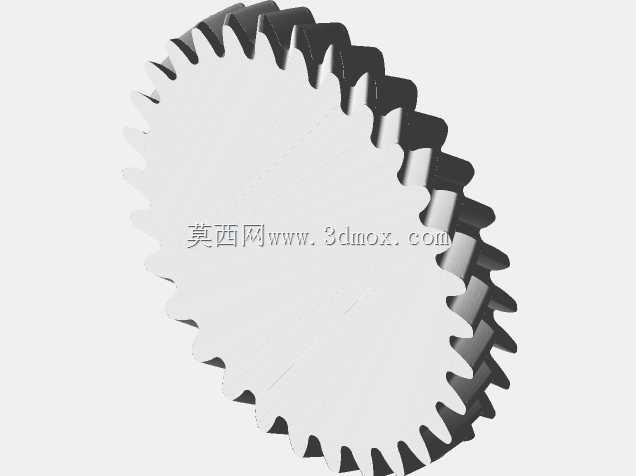

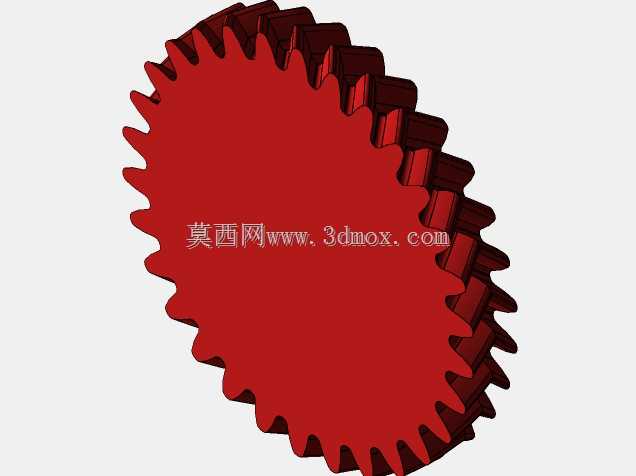

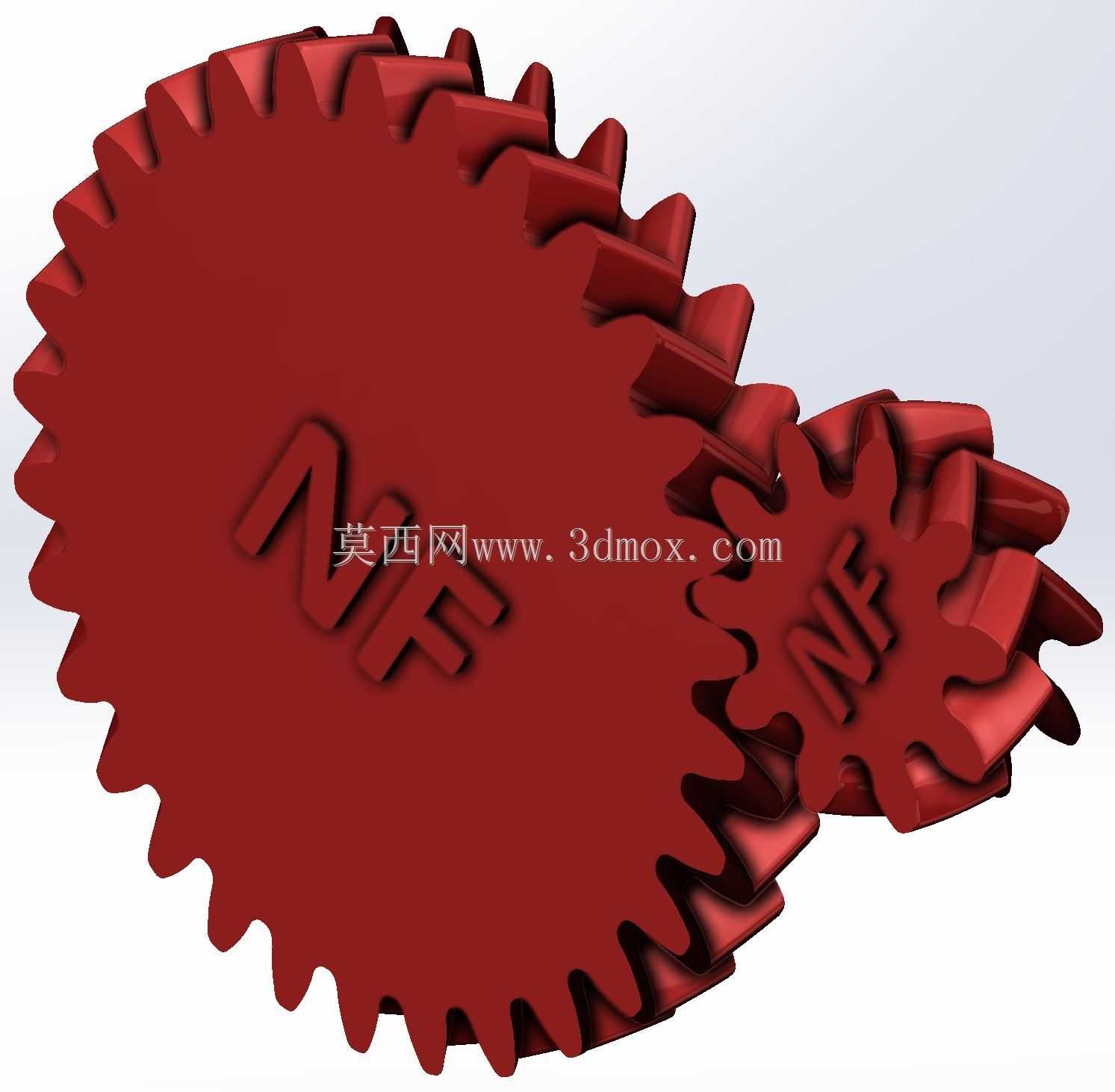

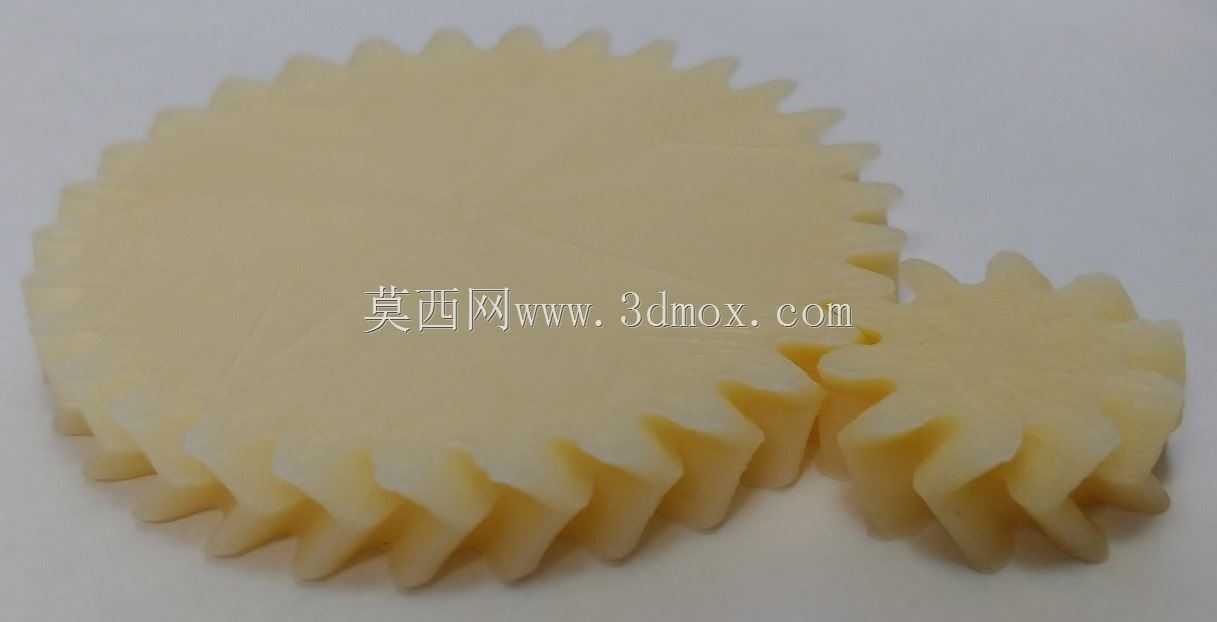

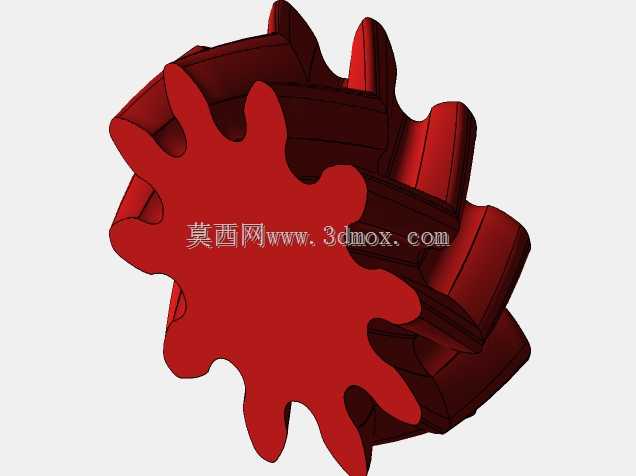

可3D打印啮合人字齿轮传动结构

　　这套人字齿轮传动结构，核心适配桌面级FDM3D打印工艺制作，可直接用于小型传动机构的动力传递场景，在低速轻载的DIY机械装置、教学演示教具、小型自动化设备的传动链路中都能稳定发挥作用。区别于常规直齿圆柱齿轮，人字齿的对称斜向齿形设计，能在啮合过程中抵消轴向分力，不需要额外设置推力轴承来平衡轴向载荷，大幅简化配套安装结构的设计复杂度，同时啮合重合度比同模数直齿高出近40%，传动过程更平稳，噪音水平明显降低，适合对传动平顺性有要求的小型设备场景。设计阶段优先考虑了3D打印的工艺适配性，齿形参数做了针对性优化，齿根圆角做了0.2mm的过渡处理，避免打印过程中出现应力集中导致的层间开裂，齿面预留了0.15mm的啮合间隙，

　　抵消ABS材料打印冷却过程中的收缩变形量，保证打印完成后两个齿轮可以顺畅啮合，不会出现卡滞、顶齿的问题。齿向的人字夹角设置为18度，这个角度既可以保证足够的轴向力抵消效果，又不会因为角度过大导致齿形打印时出现过多悬空结构，不需要额外添加支撑就能完成打印，大幅降低后处理工作量，打印完成后只需要简单去除毛边即可直接装配使用。从安装边界来看，这套齿轮的中心距公差控制在±0.1mm范围内，适配常规的3mm直径输出轴，轴孔位置设计了D型切面，可直接配合顶丝固定，不需要额外做键槽加工，适配小型直流电机、步进电机的输出轴安装尺寸，安装时只需要保证两个齿轮的轴线平行度误差不超过0.05mm，就能实现全齿宽均匀啮合，避免偏载导致的齿面过度磨损。

　　实际使用场景中，这套齿轮可用于小型传送带的动力传递、3D打印机的挤出机构传动、教学用减速器模型搭建、DIY桌面机械臂的关节传动等场景，采用ABS材料打印时，可承受的持续工作扭矩可达0.8N·m，满足大部分小型低速传动场景的载荷需求。设计过程中还做了多档位模数适配，不同齿数配比的齿轮组可以实现不同的传动比需求，用户可根据自身的传动比要求选择对应齿数的配对齿轮，不需要重新调整中心距参数，降低配套结构的设计修改量。齿形的建模过程严格按照渐开线齿形生成逻辑，齿顶高系数取1，顶隙系数取0.25，保证啮合过程中不会出现根切问题，同时齿顶位置做了微小的倒角处理，避免打印过程中齿顶出现翘边变形，也能减少啮合初始阶段的冲击。针对3D打印的层厚特性，

　　齿面的曲面精度适配0.2mm层厚的打印参数，不需要过高的打印精度就能保证齿形的啮合精度，普通桌面级3D打印机即可完成制作，不需要工业级打印设备支持。在长期使用场景下，人字齿的对称结构能让齿面磨损更均匀，相比直齿齿轮使用寿命提升30%以上，同时因为轴向力相互抵消，支撑齿轮的轴承只需要承受径向载荷，可选用更小型的深沟球轴承，进一步压缩整套传动机构的体积和重量。装配过程中不需要额外调整轴向位置，两个齿轮只要在轴向对齐即可正常工作，不会出现直齿斜齿常见的轴向窜动问题，降低了装配调试的难度，对于非专业机械背景的DIY爱好者也能快速完成组装调试。
