可壁挂灯丝线轴与纸巾卷两用支撑座

　　日常桌面级3D打印作业场景里，耗材线轴的摆放一直是容易被忽略的细节——随意搁在桌面容易被剐蹭带倒，耗材拖曳过程中产生额外阻尼会影响送丝顺畅度，甚至导致打印层厚不均、断丝等问题；而居家、小型工作室场景下，墙面闲置空间的利用也一直是零散收纳的痛点，这款两用支撑结构正是针对这类实际需求设计的。

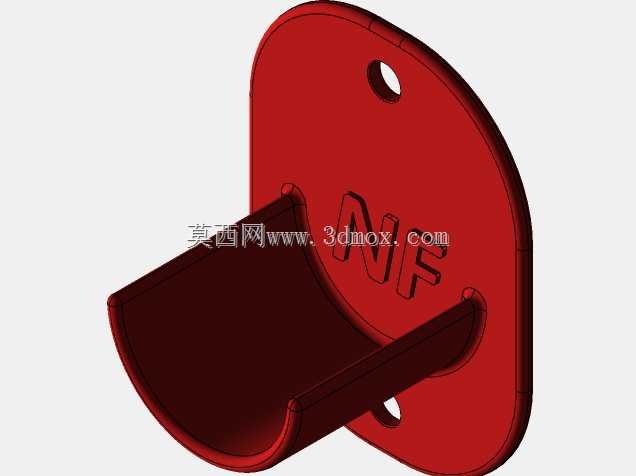

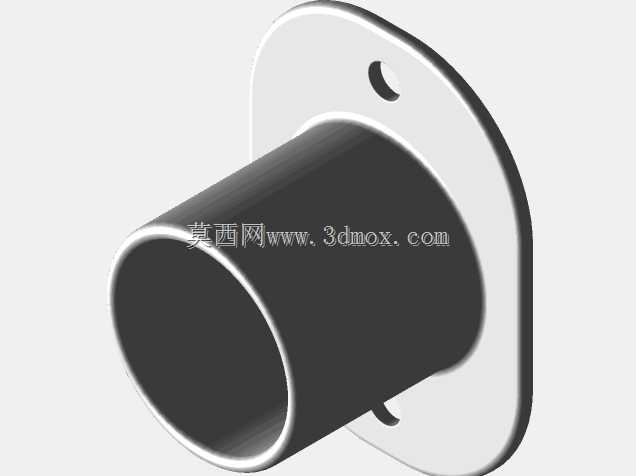

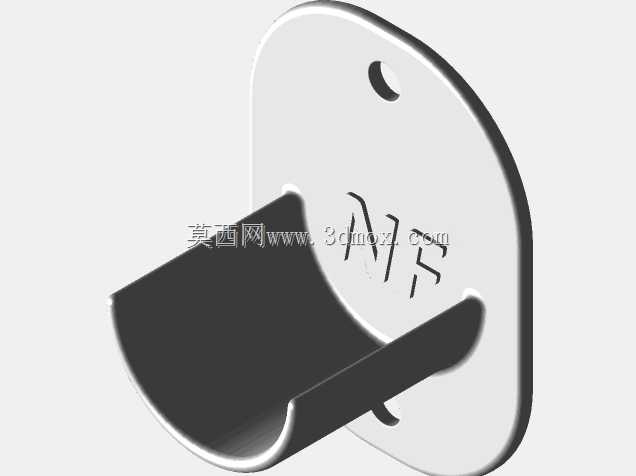

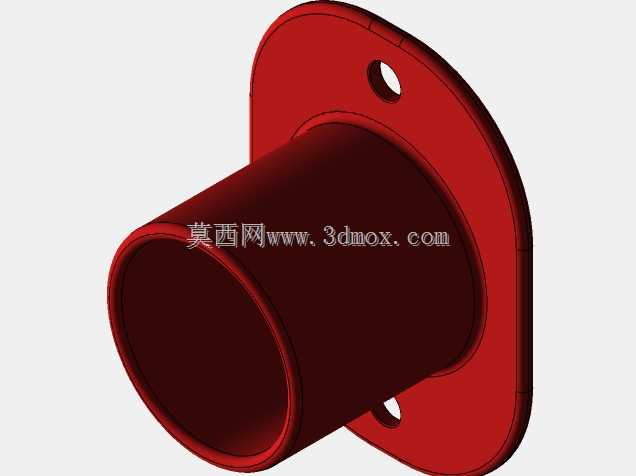

　　结构主体采用带法兰边的圆筒造型，法兰盘上预留两个对称安装孔，可直接通过自攻螺丝固定在墙面、设备机架侧板或者木质工作台立面，安装时无需复杂的预埋连接件，只要安装面具备2mm以上的刚性支撑能力即可固定，不会占用宝贵的桌面操作空间。圆筒部分的基准内径设定为27.5mm，这个尺寸并非随意选定：日常家装场景中通用的1英寸PVC管外径恰好适配这个内径，安装时如果需要调整支撑座与安装面的间距，直接截一段对应长度的PVC管套入圆筒即可，无需重新打印调整长度的转接件；如果是需要更高定位精度的安装场景，也可以替换为同直径的金属定位销，保证支撑座承重时不会出现径向晃动。

　　作为灯丝线轴支架使用时，圆筒外端面没有设置额外的挡边，是考虑到不同品牌、不同耗材类型的线轴内孔尺寸存在细微差异，无挡边的设计可以适配内孔30mm至55mm区间的绝大多数1kg装常规3D打印耗材线轴，线轴套在圆筒外侧后可以顺畅转动，送丝过程中阻力极小，不会因为线轴卡滞拉扯送丝齿轮。法兰盘与圆筒衔接处做了R3的圆角过渡，避免打印过程中应力集中导致的层间开裂，毕竟1kg耗材线轴满卷时重量接近1.2kg，长期承重下直角衔接位置很容易因为蠕变出现断裂，圆角过渡可以把集中应力分散到更大的接触面上，提升结构长期使用的可靠性。

　　而作为纸巾卷支架使用时，这个内径尺寸同样适配市面上绝大多数常规规格的空心卷纸，卷纸套在圆筒外侧后抽拉时不会连带整个纸卷脱落，法兰盘的存在可以挡住纸卷侧边，避免抽纸时纸卷整体向安装面偏移卡滞。结构整体采用ABS材质打印即可满足使用要求，打印时无需设置支撑，法兰盘平面直接贴打印平台成型，圆筒部分沿轴向竖直打印就能保证足够的层间结合强度，打印填充率设置在20%到30%之间即可满足承重需求，不需要过高的填充造成耗材浪费。

　　实际安装时需要注意，两个安装孔的中心距设定为60mm，刚好匹配常见的墙面86型线盒旁的闲置安装位，也可以直接固定在3D打印机的铝型材框架侧面，安装孔直径设计为4.2mm，适配M4自攻螺丝或者M4机螺丝配合T型螺母使用，固定后圆筒的水平伸出长度为45mm，这个长度既可以保证常规线轴、卷纸完全套入不会滑脱，又不会因为伸出过长导致承重时杠杆力过大掰坏法兰固定位。如果需要适配更大直径的线轴或者特殊规格的纸巾卷，只需要在建模时调整圆筒的内径参数即可，整体结构没有复杂的曲面或者异形特征，参数修改门槛极低，普通从业者只需要简单的拉伸、切除操作就能完成尺寸调整，不需要重新进行整体结构的力学验算。

　　在小型工作室的实际测试中，把这款支撑座固定在工作台侧面的铝型材上，同时挂1kg的PLA耗材线轴时，连续打印超过200小时结构没有出现明显形变，抽拉卷纸时也不会带动旁边的耗材线轴晃动，完全可以满足日常使用需求。不同于市面上常见的桌面式线轴架需要占用桌面空间，这种壁挂式的设计把垂直闲置空间充分利用起来，工作台面可以腾出更多空间放置打印工具、待加工工件，同时两用的功能设计也减少了单独打印不同功能支架的耗材消耗，一个结构就能满足两种常见的收纳支撑需求。
