3D打印机外置耗材导向支架结构

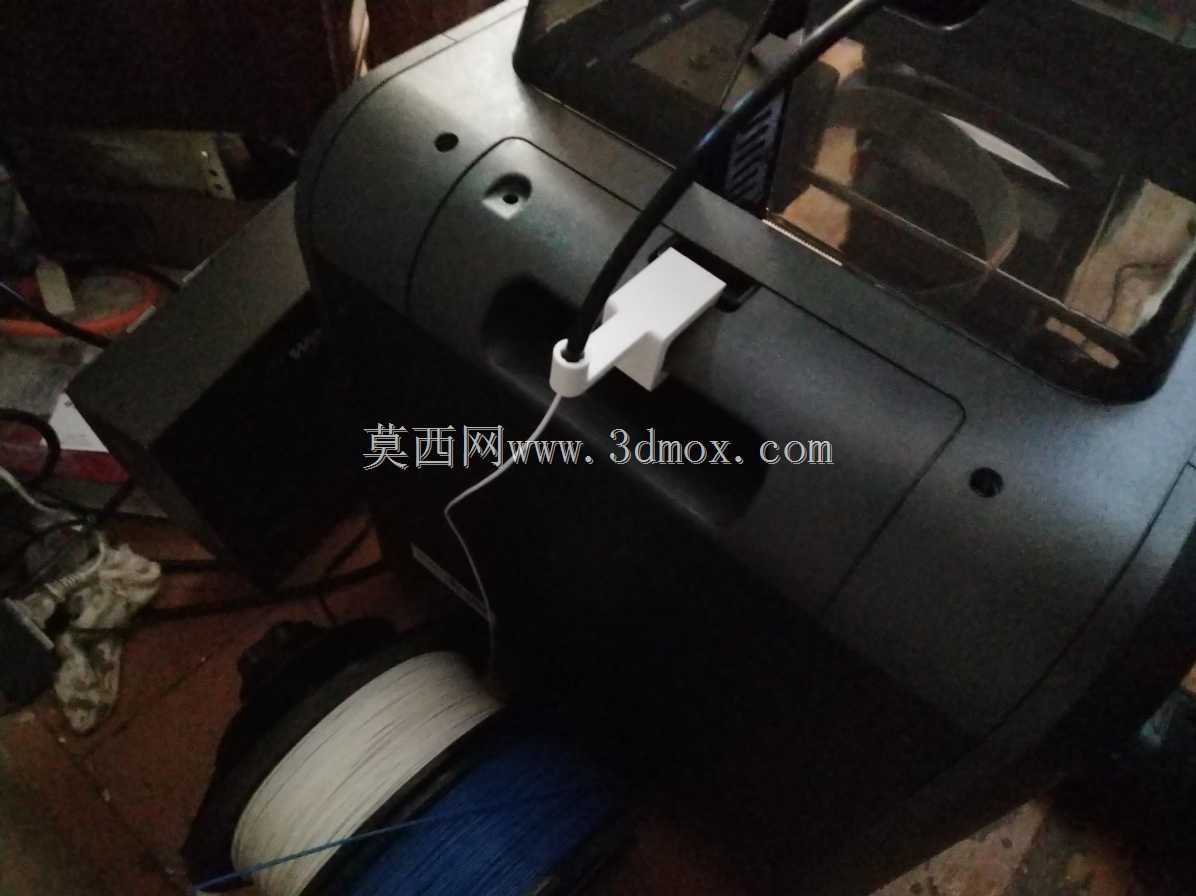

　　日常桌面级FDM3D打印作业中，不少入门机型原厂仅适配小规格耗材卷，当用户使用大重量外置料卷时，耗材从料架到挤出机的送料路径往往存在弯折角度过大、送料阻力波动的问题，轻则出现送料打滑、打印层厚不均，重则导致耗材断裂、打印中断，这款导向支架正是针对这类实际作业痛点设计的外置送料导向构件。从结构设计逻辑来看，整个构件采用一体化折弯式构型，底部为带卡位槽的安装基座，基座上的开槽尺寸完全匹配Inventor II机型机身侧方的滑阀支架手柄区域轮廓，安装时无需额外打孔或者加装紧固件，直接将基座开槽对准机身对应卡位推入即可完成固定，安装全程不需要拆卸机身原有构件，也不会对机身外壳造成损伤，拆装调整的效率很高。

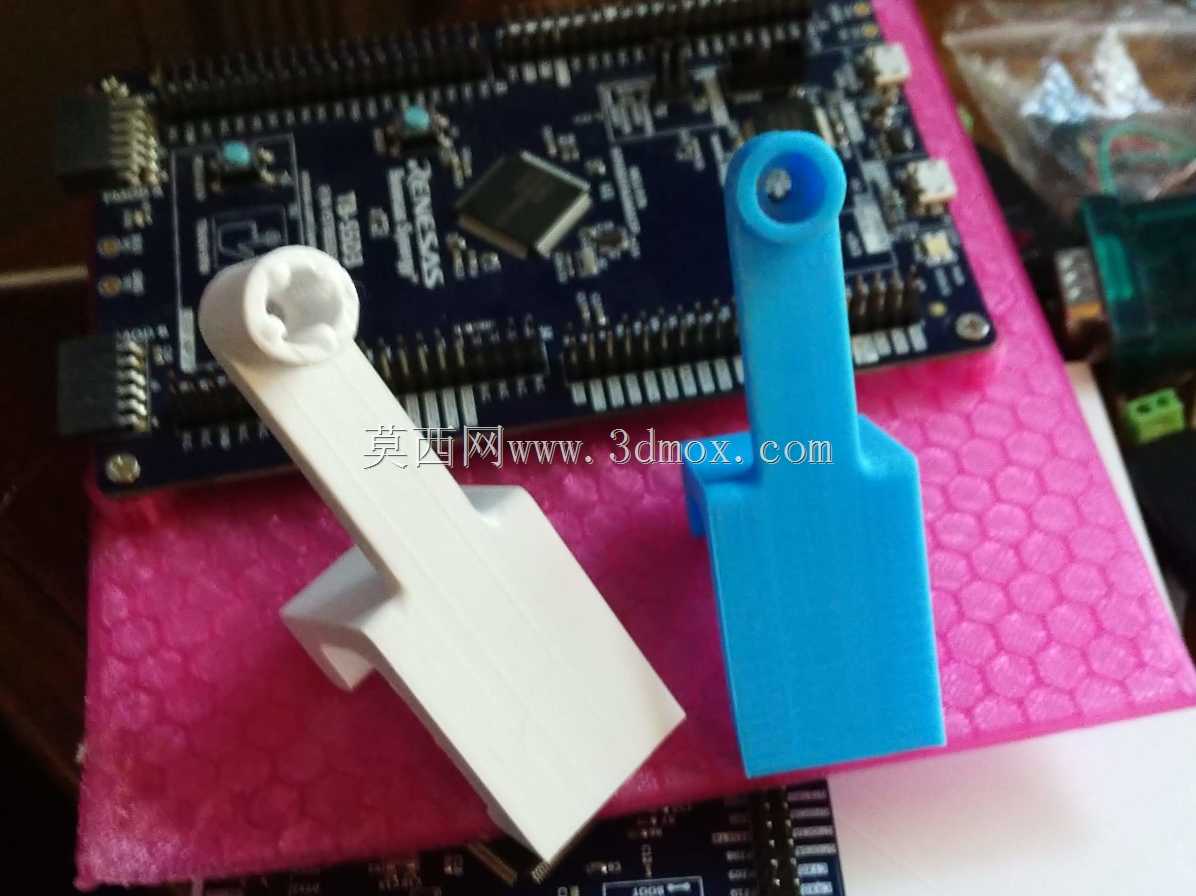

　　上部的导向臂向上延伸后顶端做了卷边式的导料环结构，导料环的内孔做了圆角过渡处理，没有尖锐棱角，耗材穿过导料环时不会被刮削产生碎屑，避免碎屑进入挤出机造成堵头故障。导向臂的长度经过实际送料路径测算，安装完成后导料环的中心高度刚好对齐挤出机进料口的水平高度，外置料卷放置在机身侧方的桌面或者料架上时，耗材从料卷引出后穿过导料环，能够以接近水平的角度进入挤出机进料口，整个送料路径的弯折角度控制在15度以内，最大程度降低送料过程中的阻力波动，即便是使用TPU这类柔性耗材，也不会因为路径弯折过大出现耗材打折、送料不畅的问题。从安装边界尺寸来看，整个构件安装完成后，向机身侧方的伸出量控制在80mm以内，不会占用过多桌面操作空间，

　　导向臂顶端距离机身安装面的垂直高度为120mm，不会和机身上方的Z轴运动导轨、打印平台升降结构产生运动干涉，打印平台全行程移动过程中，构件和运动部件的最小安全间隙保持在5mm以上，完全满足设备运行的安全距离要求。结构的壁厚设计上，基座卡位区域的壁厚设置为4mm，保证安装卡位的结构强度，长期插拔拆装也不会出现卡位断裂、松动的问题，导向臂区域的壁厚设置为3mm，在保证整体结构刚性、不会因为耗材拉扯产生形变偏移的前提下，尽可能降低构件自身重量，避免长期挂载对机身卡位区域造成额外的载荷负担。实际使用过程中，这款导向支架除了适配原厂机型的外置大卷耗材送料需求，也可以根据实际使用场景调整安装位置，比如当用户将料架放置在机身顶部时，

　　也可以将支架安装在机身上方对应位置，调整耗材的引入角度，适配不同的料架摆放方案。需要注意的是，使用该支架时需要关闭设备原厂的滑阀断开检测功能，因为支架卡位占用了滑阀手柄的原有位置，滑阀会处于持续触发状态，关闭对应检测项后即可正常运行，不会影响设备其他功能的正常使用。整个结构的构型简洁，没有多余的冗余结构，打印制作时不需要添加支撑结构，采用常规PLA耗材即可打印完成，制作成本很低，对于经常使用大卷耗材、长时间连续打印的用户来说，能够有效降低送料系统的故障概率，提升长时间打印过程的送料稳定性，减少因为送料问题导致的打印失败情况。
