集成Arduino Nano控制的相扑竞技机器人结构

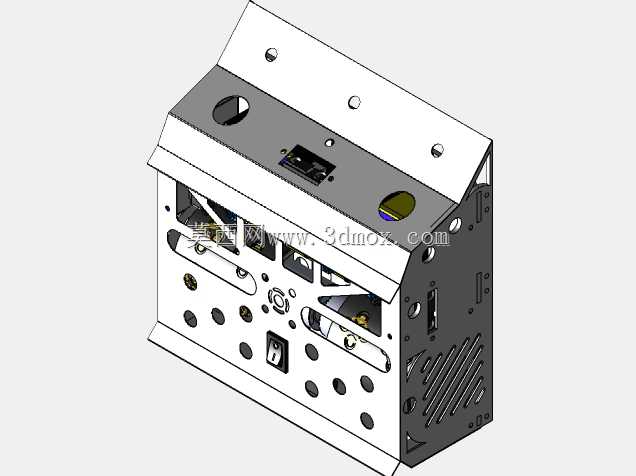

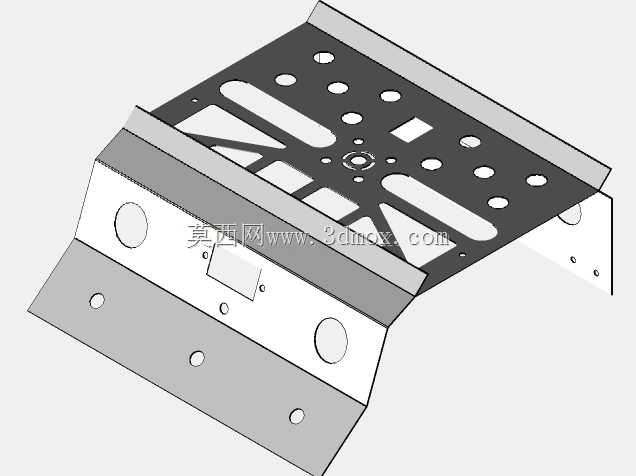

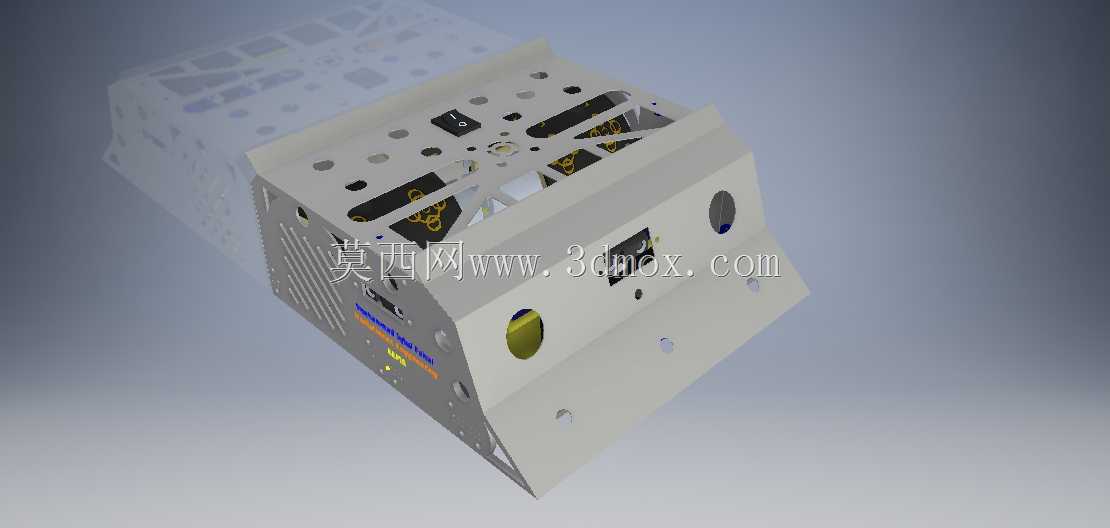

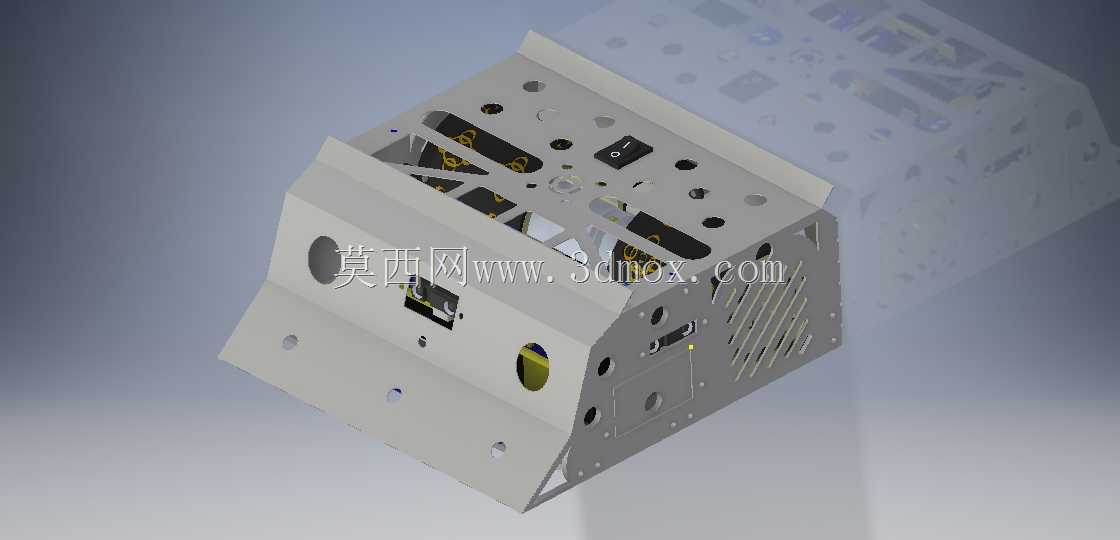

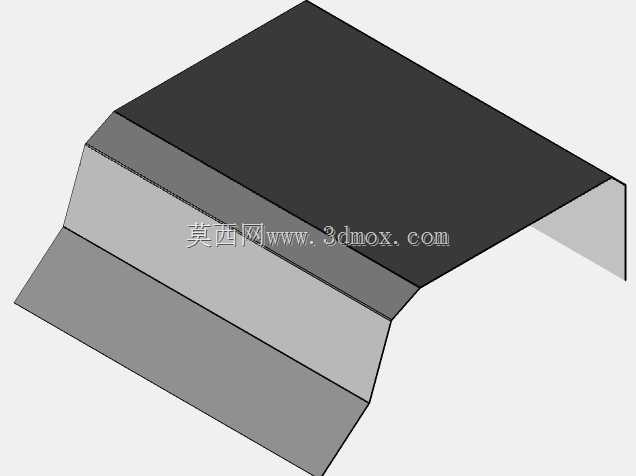

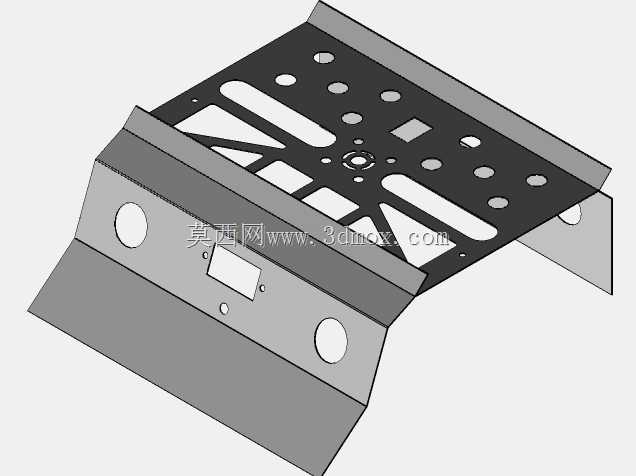

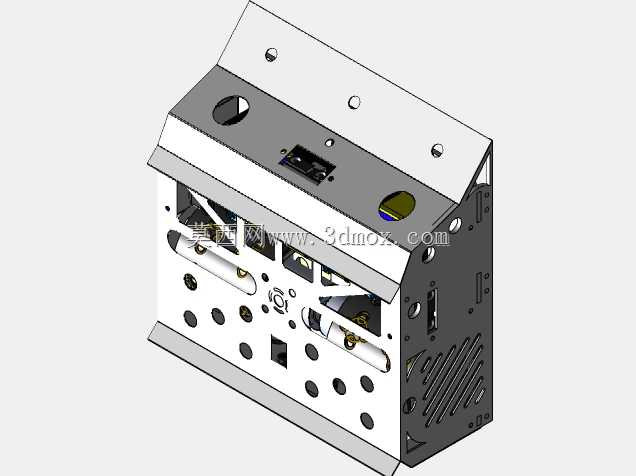

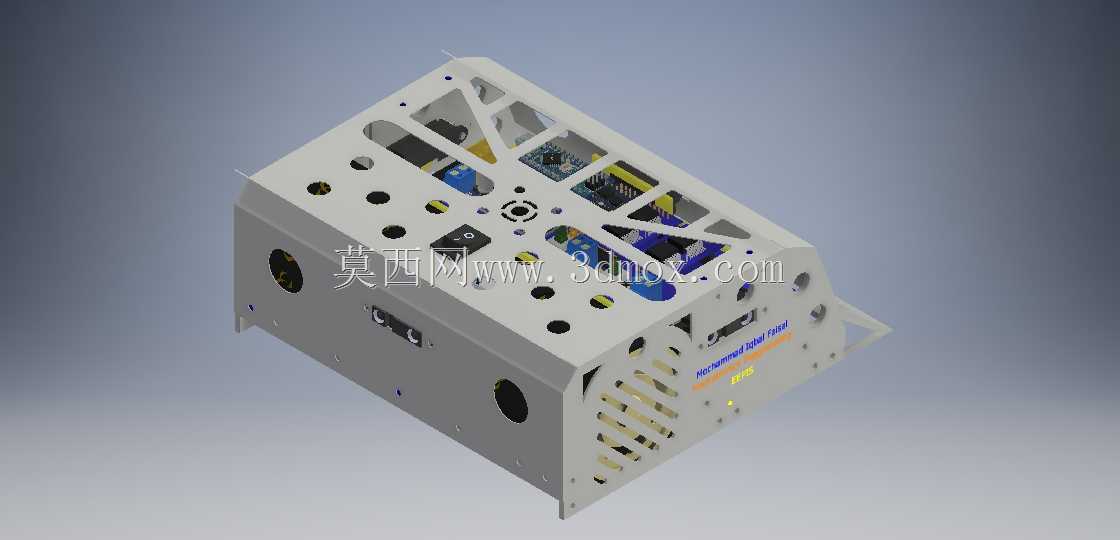

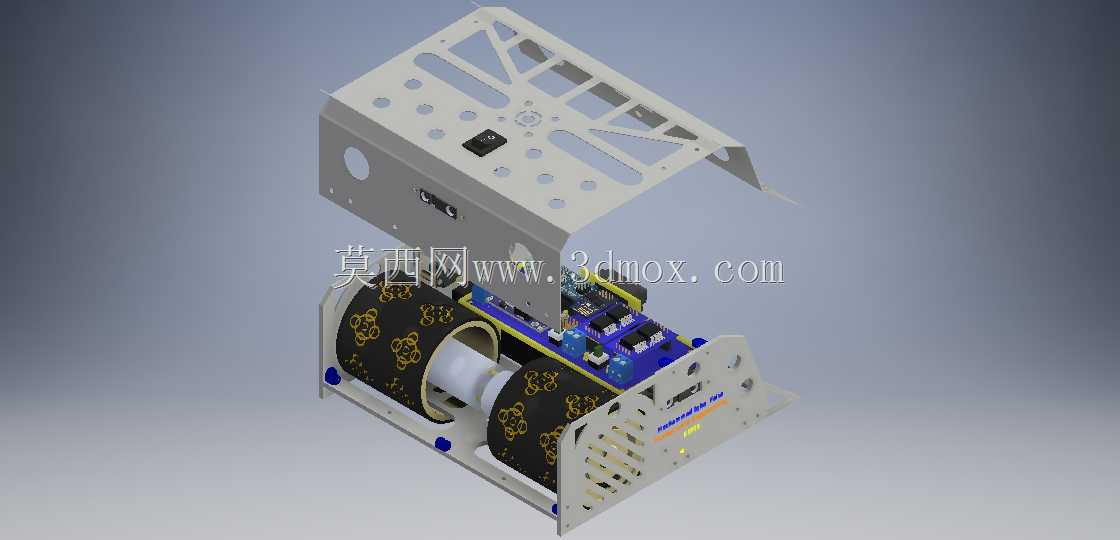

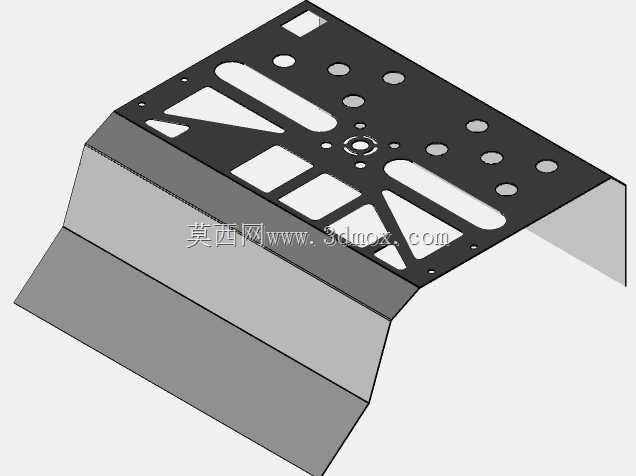

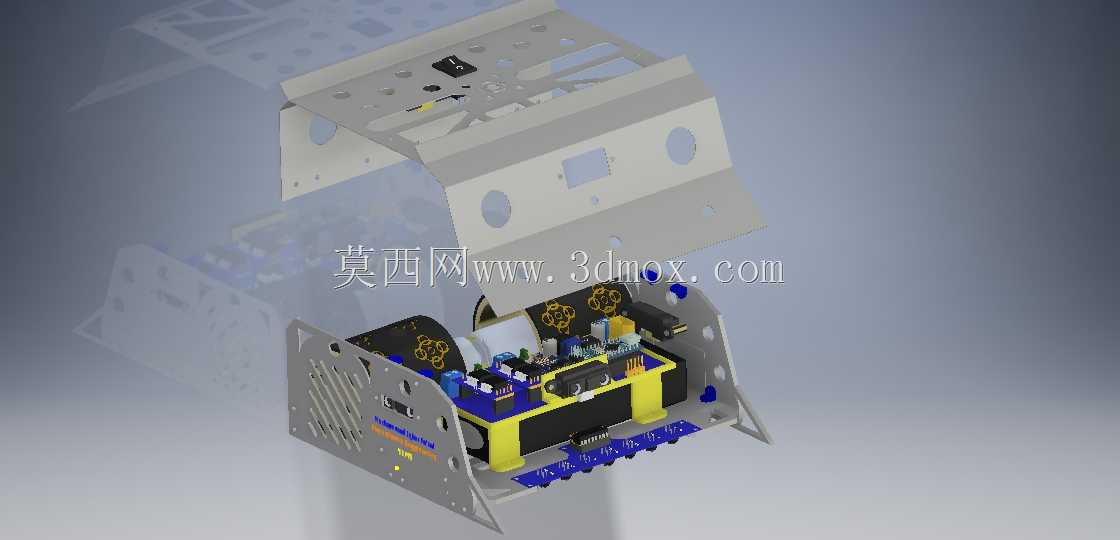

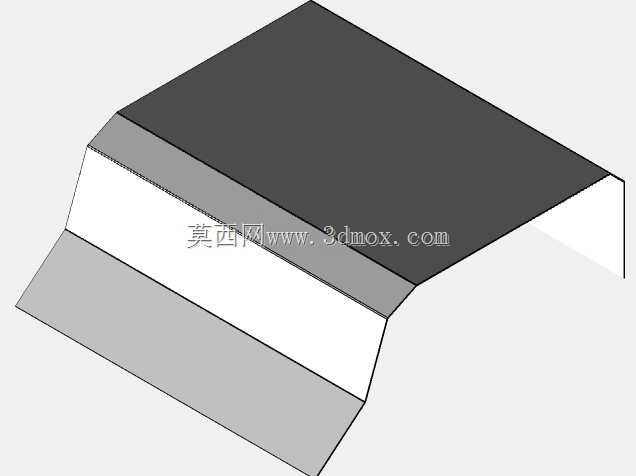

　　这款相扑竞技机器人的结构设计完全围绕小型桌面竞技场景的实战需求展开，整体采用一体化钣金折弯成型的箱体式主体框架，框架表面预留的多组规则排布圆孔，一方面用于减轻整机自重，在竞赛规则限定的重量阈值内为内部电控元件、动力组件预留足够的配重调整空间，另一方面可作为传感器、外设拓展件的快速安装位，无需额外打孔攻丝即可完成不同功能模块的加装适配。主体框架的前部做了30度倾斜的坡面处理，坡面与底面的衔接处做了圆角过渡，避免竞技过程中与对手车体发生刚性卡滞，同时坡面的倾斜角度经过反复校核，刚好可以在接触对手车体下部时形成稳定的抬升力矩，借助自身动力输出即可将对手推离竞技台面。

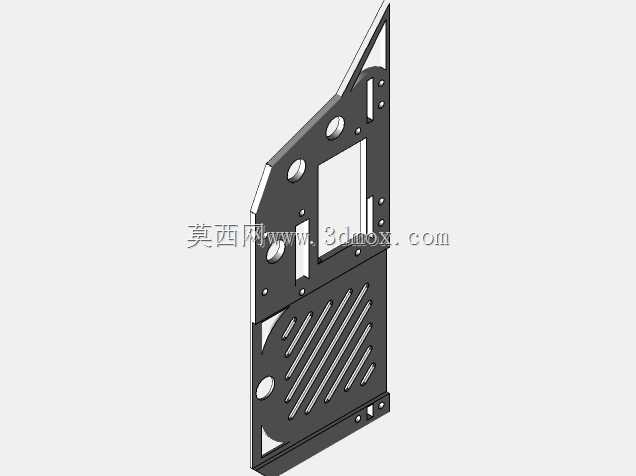

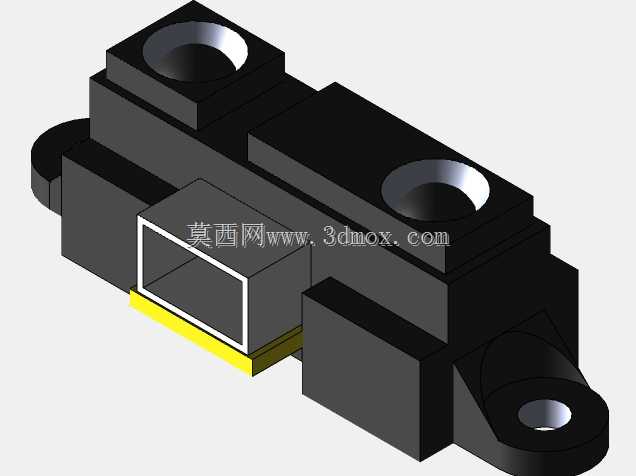

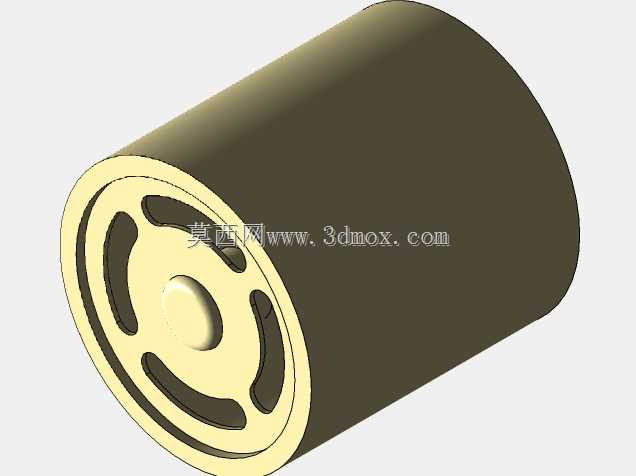

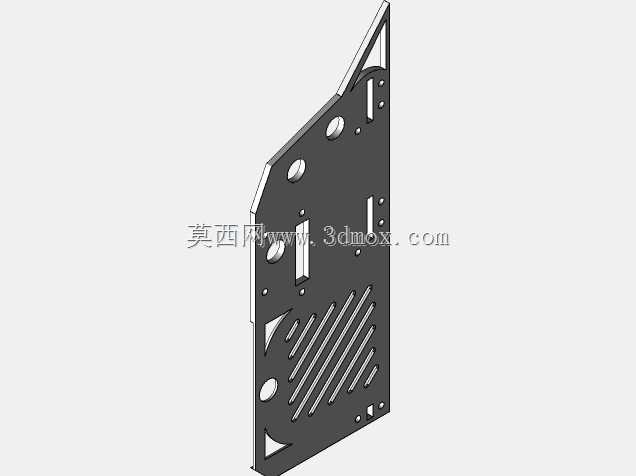

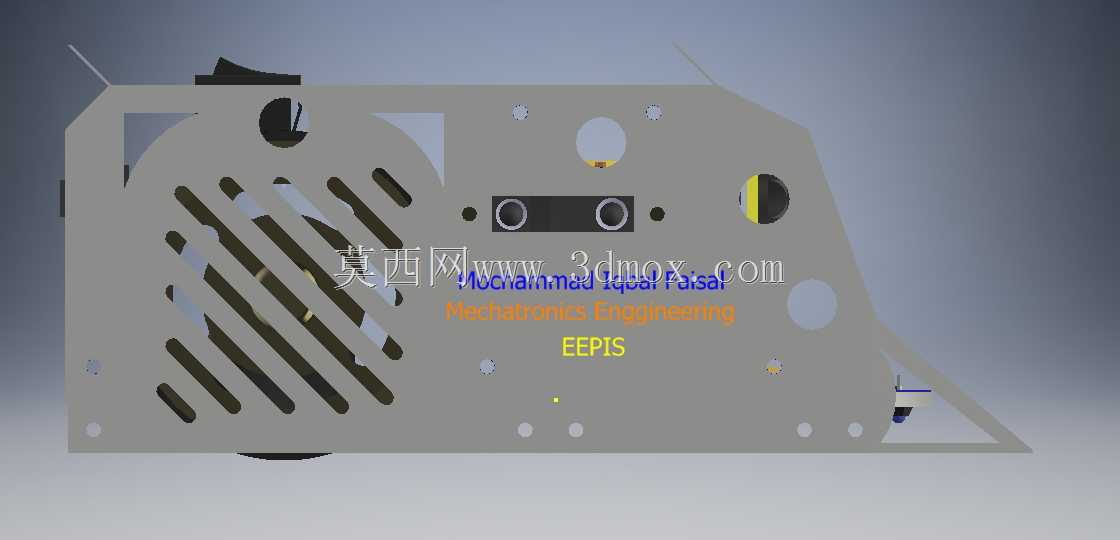

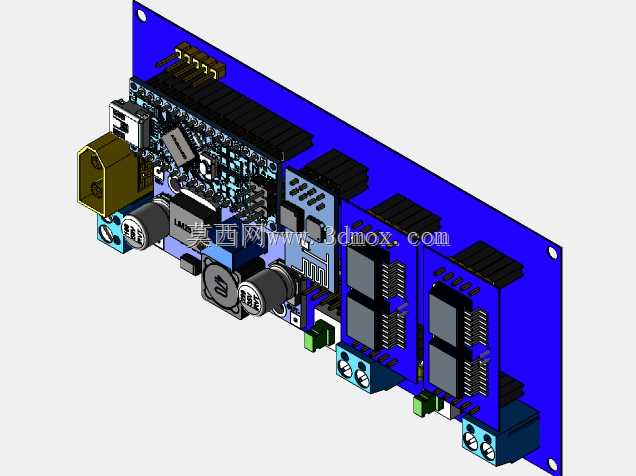

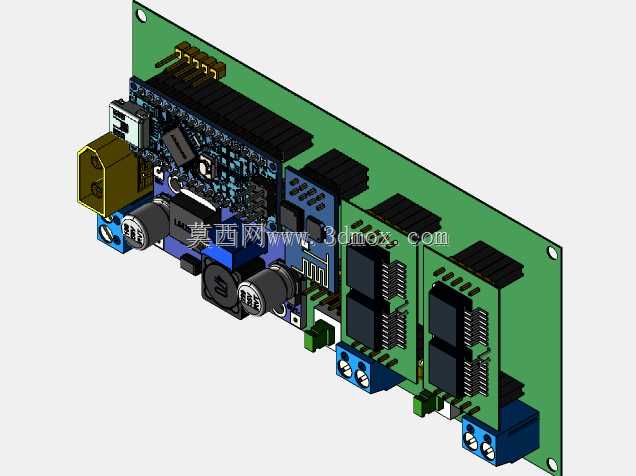

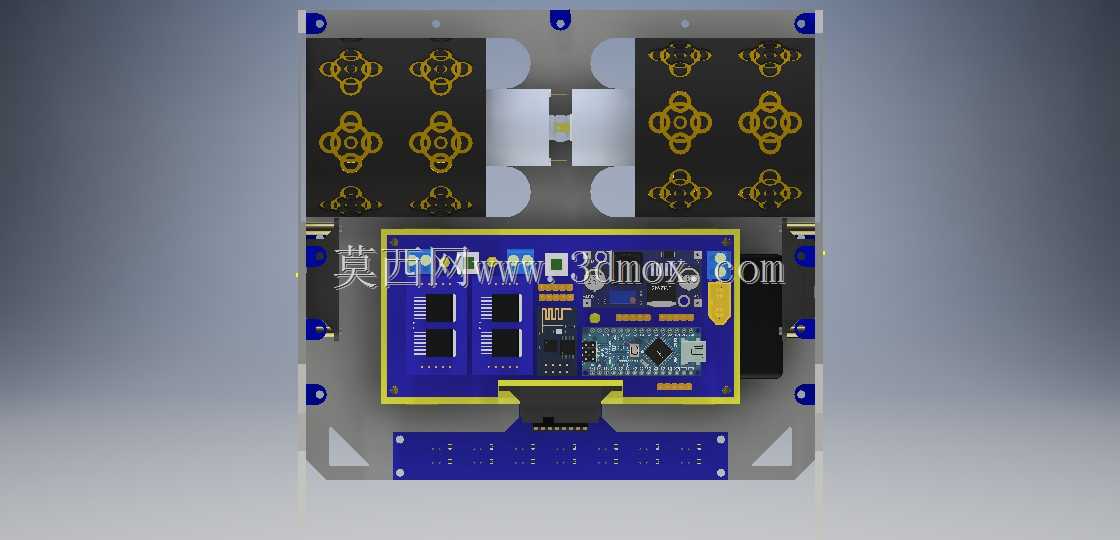

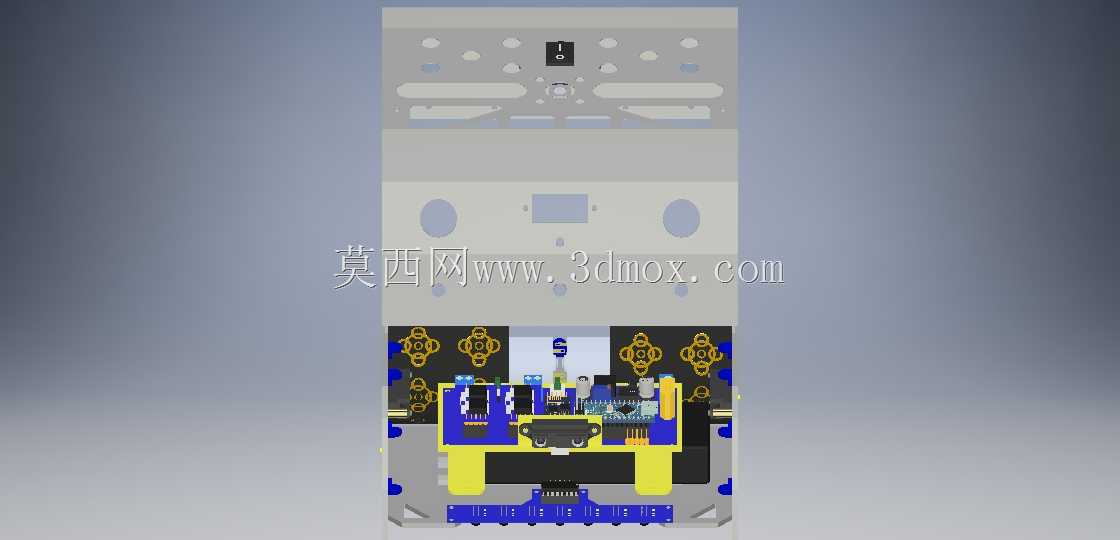

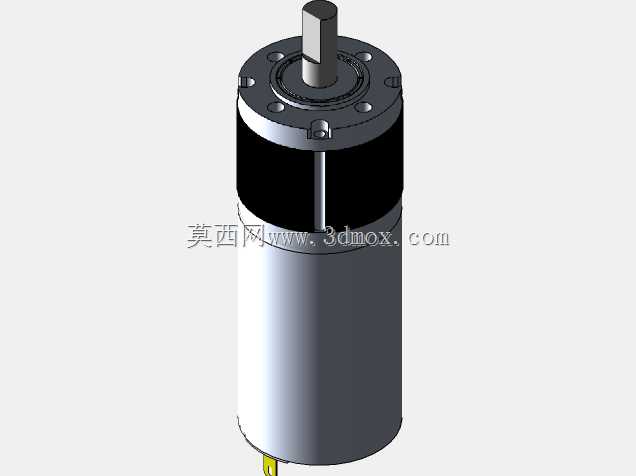

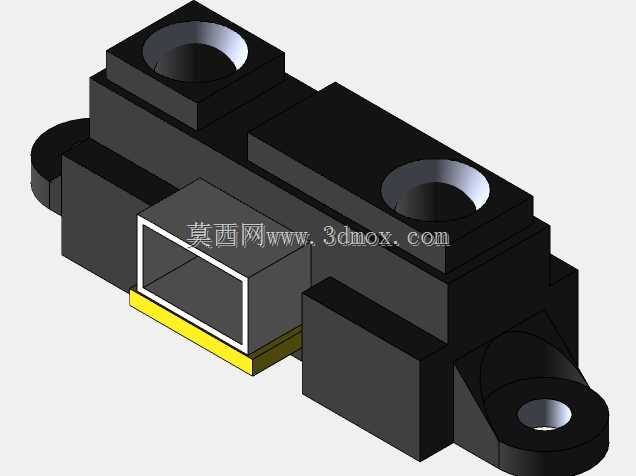

　　从内部安装边界来看，框架内部预留的分层安装槽位，可直接嵌入Arduino Nano控制板、双路直流电机驱动模块、供电电池组，各槽位之间预留了2mm的走线间隙，避免动力线与信号线交叉缠绕产生的信号干扰，控制板安装位正对框架侧面预留的调试接口开孔，无需拆开整机外壳即可完成程序烧录与参数调试。框架两侧的动力轮安装位采用同轴度定位设计，轮轴安装孔与框架侧壁的垂直度公差控制在0.05mm以内，保证两侧动力轮输出时不会出现偏磨、走偏的问题，轮轴外侧预留的圆形开孔用于安装近距离红外传感器，可实时检测竞技台边缘的黑白边界，防止自身在对抗过程中驶出擂台。

　　实际应用场景中，这类小型相扑机器人主要用于青少年工程实践教学、高校机器人竞技赛事、嵌入式控制实训场景，结构设计上充分考虑了新手组装调试的容错性，所有安装孔位均做了去毛刺处理，钣金边缘做了卷边防护，避免组装过程中划伤操作人员。整机的重心设计集中在车体中下部，电池组安装位位于框架最底层的中心位置，即使在对抗中受到侧向冲击力，也能保持足够的防侧翻稳定性，框架顶部预留的多组异形槽位可根据战术需求加装配重块、辅助推铲或者附加传感器，适配不同竞赛规则下的改装需求。

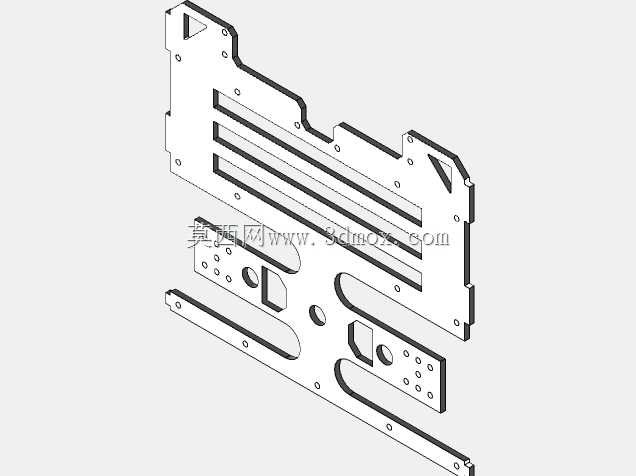

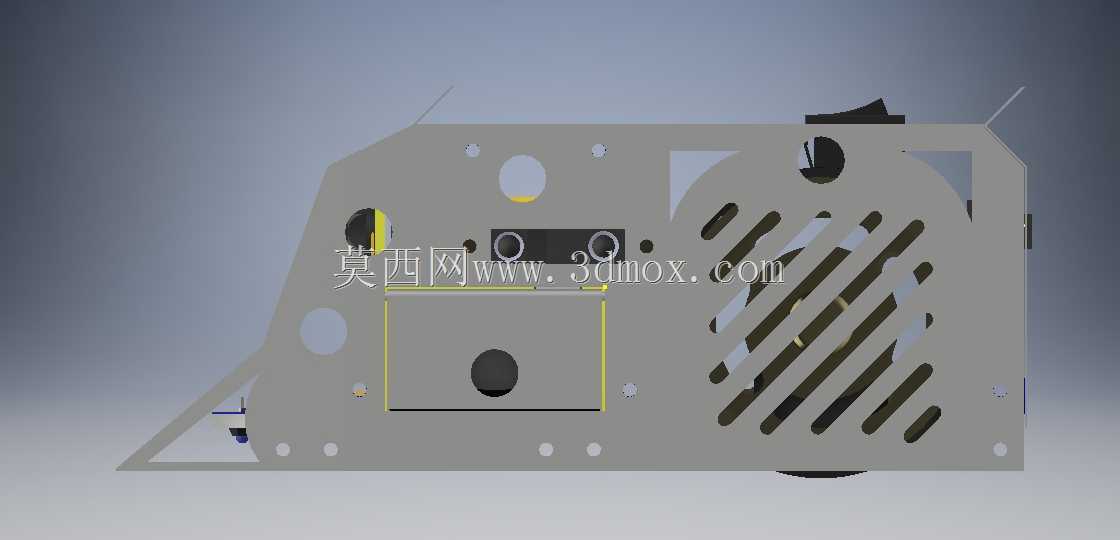

　　从结构设计思路来看，这款机器人没有采用复杂的拼接式框架，而是用单块钣金折弯形成主体承载结构，大幅减少了紧固件的使用数量，整机装配仅需8颗内六角螺丝即可完成全部结构固定，装配效率相比拼接式结构提升60%以上，同时一体化结构的抗冲击性能更强，在竞技过程中发生碰撞时不会出现框架散架、连接松动的问题。框架表面预留的标识粘贴区可用于标注端口定义、接线序号，方便调试过程中快速排查线路问题，侧面的散热开孔正对电机驱动模块的安装位置，可在长时间连续对抗过程中及时散出驱动模块工作产生的热量，避免过热触发保护停机。

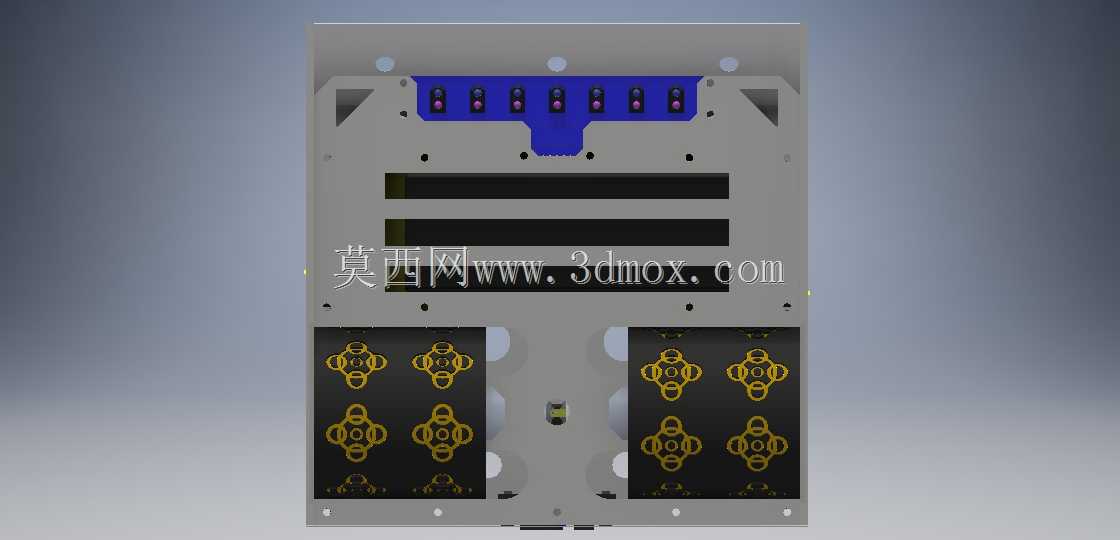

　　整机的外形尺寸严格适配常规120cm见方的标准相扑机器人竞技台，车体长宽比控制在1.2:1，兼顾直行推进的稳定性与转向灵活性，底部预留的万向球安装位位于车体前部中心，与后部两个动力轮形成三点支撑结构，万向球的安装高度可通过垫片调整，保证车体底面与竞技台面的间隙保持在3mm左右，既不会因为间隙过大被对手的铲面插入抬升，也不会因为间隙过小在台面不平时出现卡滞。
