桁架式直升机主体承载框架结构设计

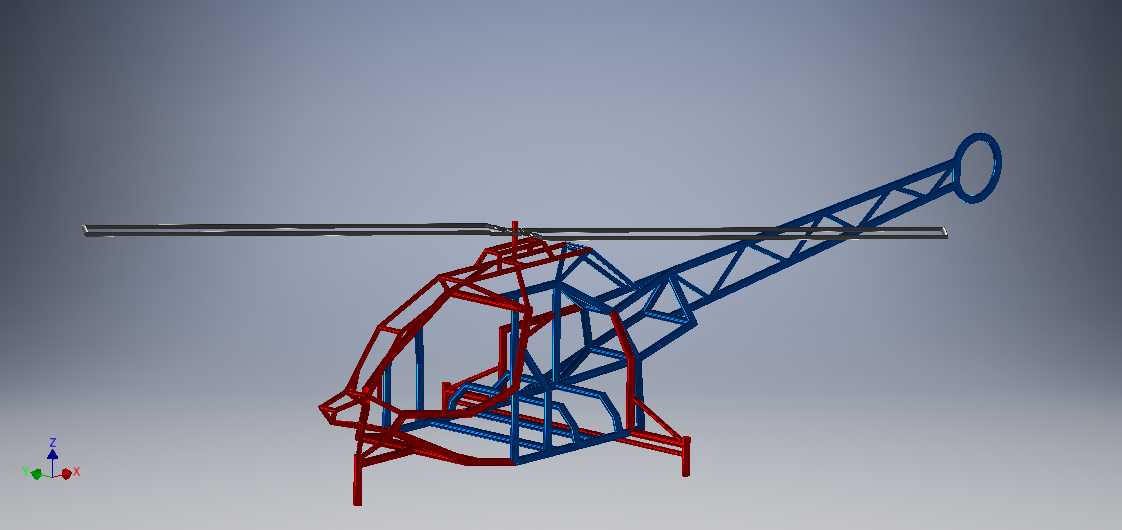

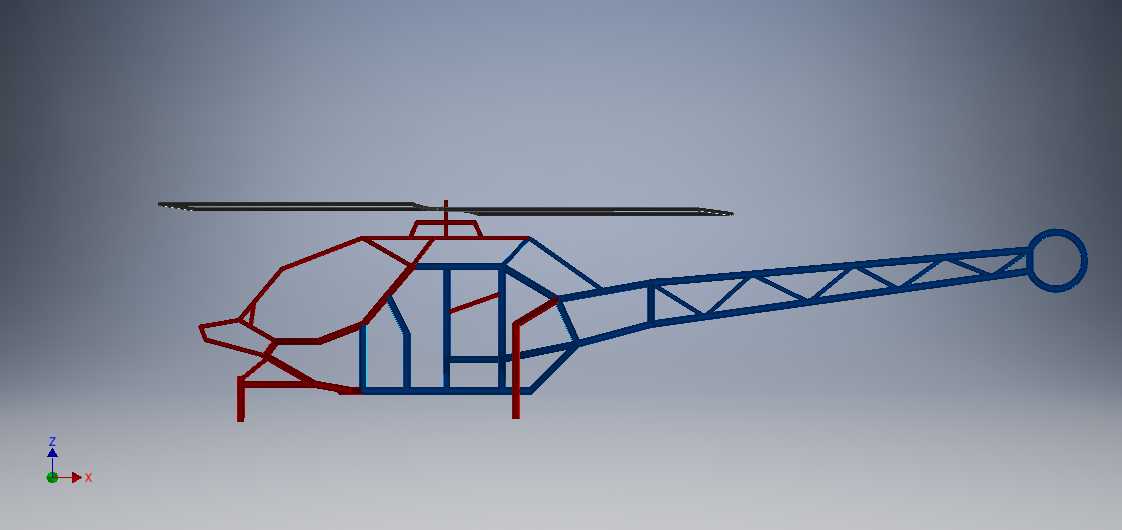

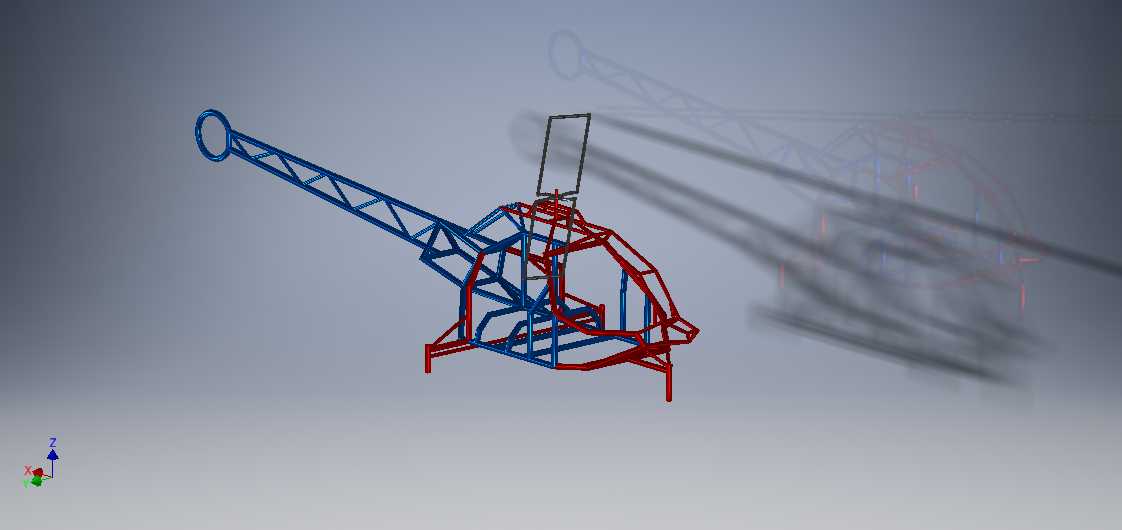

该套框架结构为轻型直升机的主体承载骨架，是整机组装环节的核心定位基准，所有机载设备、动力组件、旋翼系统、起落装置、外覆蒙皮都需要依托该框架完成安装定位，直接决定整机的结构强度、重量分布与飞行姿态稳定性。在实际应用场景中，这类桁架式框架多用于轻型民用直升机、试验类验证机以及无人直升机的主体结构，相比整体蒙皮承力结构，桁架框架的维护可达性更强，单根杆件出现损伤时可快速替换，无需大面积拆解机身结构，同时在同等结构强度要求下，桁架结构的整体重量更具优势，能够有效提升飞行器的有效载荷上限。从设计思路来看，该框架采用空间桁架拓扑结构，通过不同规格杆件的交叉排布，将旋翼传递的交变载荷、机身自重载荷、飞行过程中的气动载荷均匀分散到整个框架节点上，避免局部应力集中导致的结构失效。框架前部为乘员舱与设备舱的安装区域，预留了操控系统、航电设备、燃油系统的安装定位点位，杆件排布避开了设备安装的操作空间，同时在乘员舱周边的杆件做了加强处理，形成碰撞溃缩吸能区域，提升坠撞场景下的乘员生存概率。框架中部为动力系统与主旋翼基座的安装位，该区域的杆件密度更高，连接节点采用加强设计，能够承受主旋翼旋转产生的高频振动与扭矩输出，所有安装孔位的同轴度、平面度公差都按照航空级装配要求预留，保证动力组件安装后的运行稳定性。框架后部为尾梁结构，采用渐变收窄的桁架排布，在保证尾桨传动系统安装刚度的前提下尽可能降低尾部重量，避免整机重心过度靠前影响飞行操控性，尾梁末端预留了尾桨基座、尾翼组件的安装接口，接口位置的尺寸边界严格匹配传动系统的安装要求，保证尾桨传动轴线与主旋翼轴线的位置度符合设计规范。起落架的安装点位设置在框架下部的前后节点处，杆件直接承接起降过程中的冲击载荷，通过框架的结构形变吸收部分冲击能量，降低硬着陆对机载设备的损伤。整个框架的外形尺寸完全匹配轻型直升机的整体包络要求，所有外沿杆件的位置都预留了蒙皮安装的连接点位，安装边界不会与外围的整流罩、蒙皮结构产生干涉，各舱段的开口位置也与框架的杆件排布完全契合，不会出现结构件遮挡舱门、检修口的问题。在结构验证环节，该框架的杆件受力经过反复迭代优化，既避免了冗余设计带来的额外重量，也不会出现强度不足导致的结构形变超限问题，能够覆盖常规飞行场景下的所有载荷工况要求。
