带夹爪轮式教育机器人结构设计方案

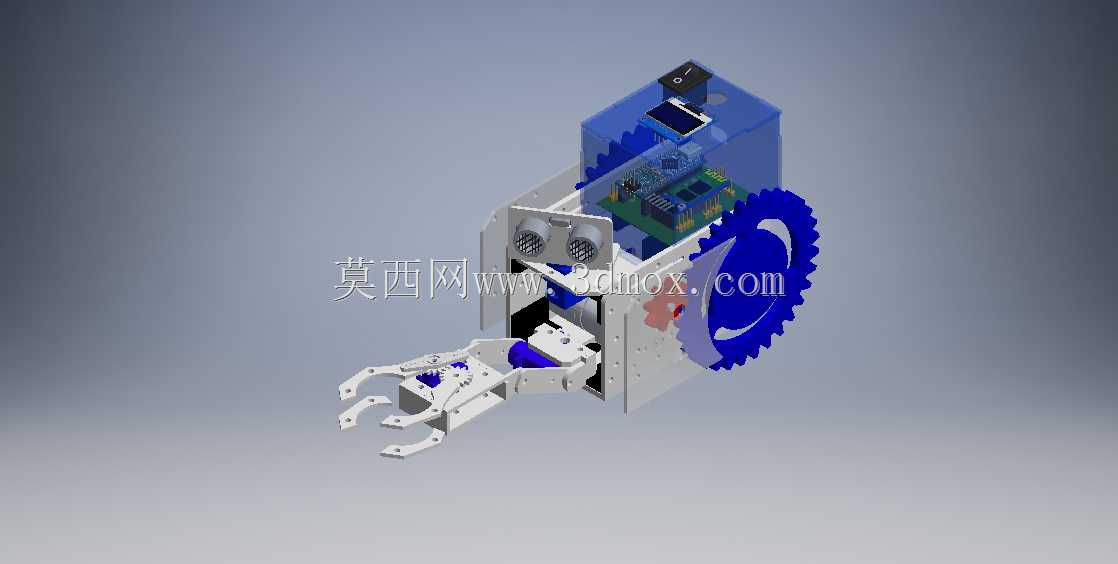

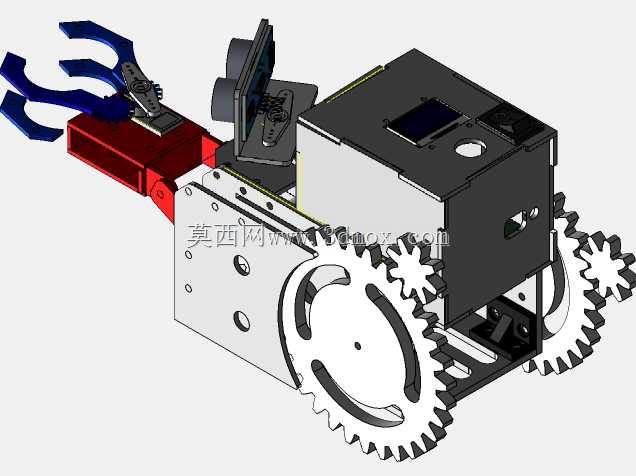

　　这款轮式带操作端的小型移动装置，主要面向青少年科创教育、高校工程实践实训场景设计，可作为机械结构认知、传动原理演示、嵌入式控制入门的实操载体，也能适配中小学机器人竞赛的基础改装需求，帮助学习者完成从机械装配到程序调试的全流程实践。装置整体采用模块化布局思路，将动力传动、控制承载、末端执行三个功能区块做了清晰的空间划分，主体承载框架采用板材拼接式结构，预留了标准化的安装孔位，既方便加工制作，也给后续的功能拓展留出了足够的改装空间。行走部分采用大直径齿轮作为行走轮，轮齿直接与框架内的减速齿轮组啮合，省去了额外的传动连接件，既压缩了整体结构的纵向尺寸，也能让传动路径更短，降低动力传递过程中的损耗，大直径轮体的设计也能提升装置在不平整桌面、

　　实训台垫等场景下的通过性，避免小轮径容易卡滞的问题。控制模块区域设置在装置上部的开放式舱位内，可直接叠放主控板、驱动板、传感器模块等常用电子元件，舱位周边预留了走线槽位，能让内部线束排布更规整，避免运动过程中线束与传动部件发生干涉，上部还预留了小型显示屏的安装位，可直接插接状态显示模块，实时反馈装置的运行参数、传感器采集数据，方便实训过程中做调试观测。末端执行部分采用多自由度连杆式夹爪结构，夹爪指节做了镂空减重处理，每个关节的转动副都采用轴套配合定位，既保证转动的顺滑度，也能控制整体的加工成本，夹爪的开合通过内置的小型舵机驱动，可完成小型物件的夹取、搬运、放置动作，能满足基础的物料搬运类实训任务需求。从安装边界来看，

　　装置整体的横向宽度控制在单张A4纸的尺寸范围内，纵向长度不超过200毫米，高度控制在150毫米以内，可直接放置在常规实训课桌、竞赛操作台面上使用，不需要额外的大尺寸操作空间；所有外露的转动部件都做了圆角处理，没有尖锐的突出结构，适配教学场景下的安全使用要求。结构设计过程中充分考虑了教学场景的拆装需求，所有连接部位都采用标准紧固件装配，没有采用不可拆卸的永久连接结构，学习者可以反复拆装、调整传动间隙、更换不同的末端执行配件，完成不同的实训任务。传动部分的齿轮组采用直齿圆柱齿轮传动，加工难度低，装配时的公差要求宽松，即便是初次接触机械装配的学习者，也能快速完成组装调试，不会因为过高的装配精度要求打击学习积极性。

　　夹爪部分的连杆参数经过反复调整，开合角度可覆盖0到60度的范围，能夹持边长20毫米到50毫米的方形物件、直径15毫米到40毫米的圆柱形物件，适配教学场景下常用的实训物料尺寸。装置的重心经过配平设计，在夹爪完全伸出夹持物件的状态下，也不会出现前倾倾覆的问题，行走过程中的稳定性足够，不会因为重心偏移导致运行卡顿或者侧翻。框架上预留的拓展孔位兼容常用的创客搭建标准，可额外加装红外避障传感器、循迹模块、蓝牙通信模块等配件，拓展出自动循迹、避障行走、远程操控等功能，满足不同阶段的教学实训需求，从基础的机械结构认知，到进阶的嵌入式编程、多传感器融合调试，都能依托这套结构完成对应的实践内容。
